Beschreibung

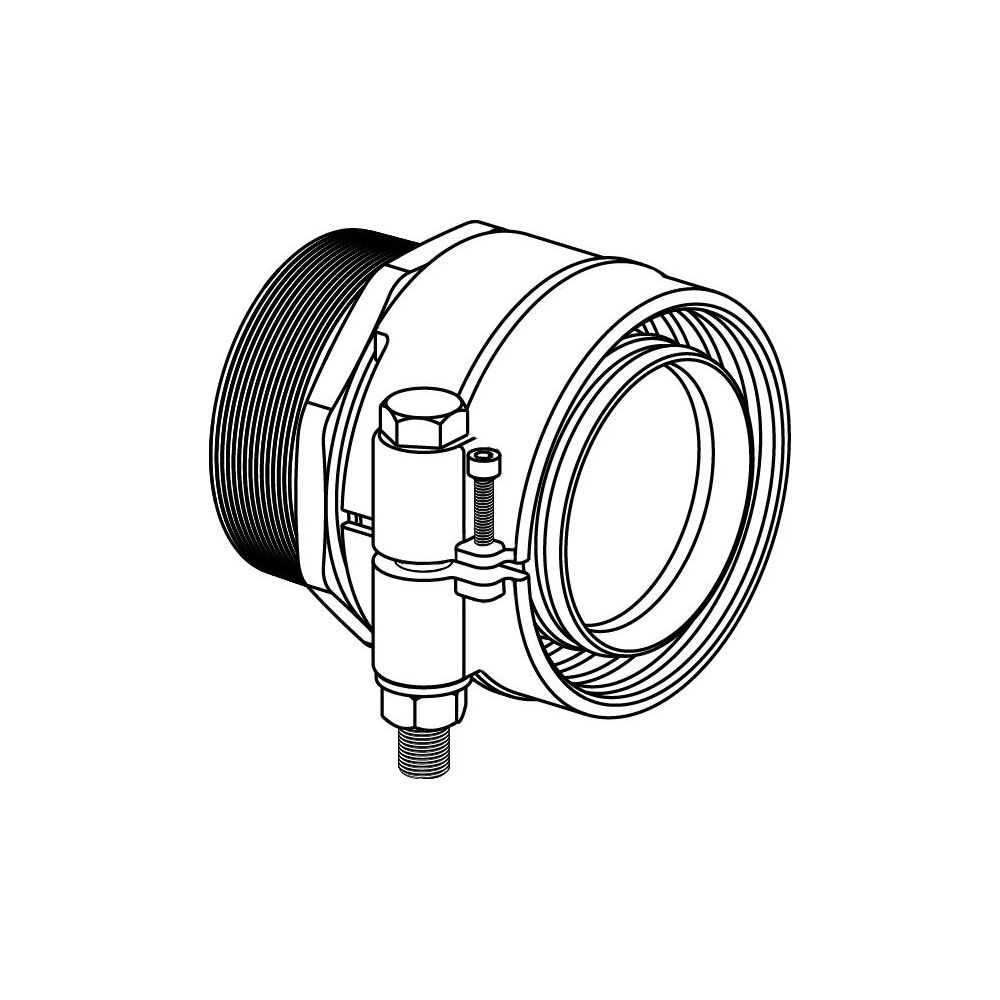

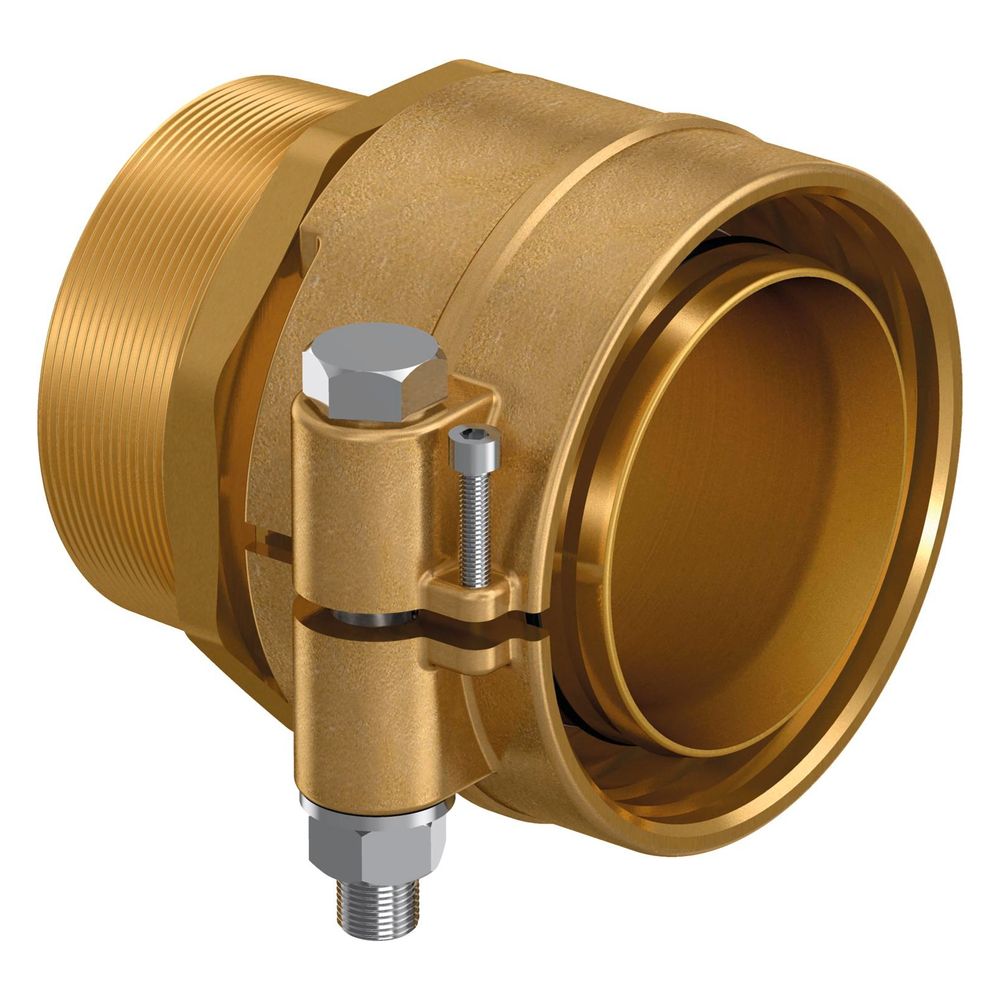

Uponor Ecoflex Übergangsnippel PN 6, 125x11,4mm x R 4"
Der Uponor Ecoflex Übergangsnippel PN 6, 125x11,4mm x R 4" ist ein hochwertiges, einteiliges Fitting aus der Ecoflex Serie von Uponor. Er dient als zuverlässiges Verbindungselement für den Übergang von PE-Xa Rohren auf ein konisches Außengewinde R 4" und ist für den Einsatz in Nahwärmeversorgungssystemen konzipiert. Gefertigt aus korrosions- und entzinkungsbeständigem Messing, ist dieser Nippel für einen maximalen Arbeitsdruck von 6 bar bei Temperaturen bis zu +95 °C geeignet und findet Anwendung in Rohrsystemen wie VIP Thermo Single und Varia Single.
Wie ist der Uponor Ecoflex Übergangsnippel konstruiert und welche Materialien werden verwendet?

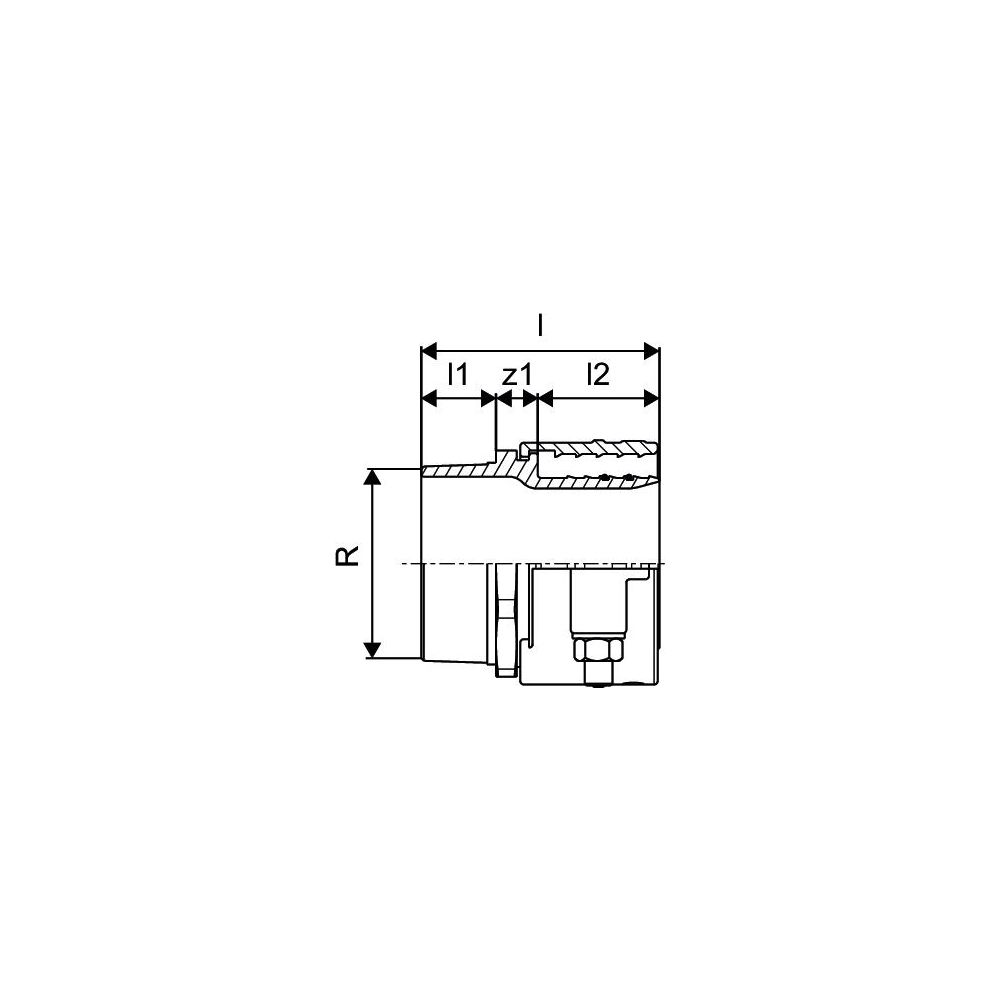

Der Übergangsnippel ist gerade ausgeführt und besteht aus korrosionsbeständigem, entzinkungsbeständigem Messing (DZR) an beiden Anschlüssen. Er verfügt über einen Klemmanschluss für PE-Xa Rohre mit einem Rohraußendurchmesser von 125 mm und ein konisches Außengewinde BSPT-R (gemäß ISO 7-1 / EN 10226-1). Die Gesamtlänge des Nippels beträgt 137 mm, wobei der Klemmanschluss eine Länge von 82 mm und das Außengewinde eine Länge von 55 mm aufweist. Das Schraubenset beinhaltet eine Innensechskantschraube aus Edelstahl sowie eine Mutter und Unterlegscheibe aus Messing.
Wie erfolgt die Abdichtung und Montage des Übergangsnippels?
Die Abdichtung zwischen einzelnen Wipex Formteilen sowie zwischen dem Übergangsnippel und Wipex Formteilen erfolgt O-Ring dichtend. Das konische Außengewinde R 4" ist zum Eindichten mit Hanf vorgesehen. Die Klemmhülse kann bei Bedarf durch eine separate Innensechskantschraube aufgeweitet werden, was die Montage erleichtert.
Für welche Rohrsysteme und Anwendungen ist der Übergangsnippel geeignet?
Dieser Übergangsnippel ist systemgebunden und ein integraler Bestandteil des Fittingsystems für die Uponor Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er ermöglicht den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde und ist primär für die Nahwärmeversorgung ausgelegt.
Welche Zertifizierungen liegen für den Übergangsnippel vor?
Der Uponor Ecoflex Übergangsnippel verfügt über anerkannte Systemzertifizierungen, die seine Qualität und Konformität bestätigen. Dazu gehören die KOMO Systemzertifizierung, die KIWA Systemzertifizierung, die DVGW Zertifizierung und die ÖVGW Zertifizierung.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Klemmanschluss
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Rohraußendurchmesser Anschluss 1: 125 mm
- Nenndurchmesser Anschluss 2: 4 Zoll (100)
- Länge: 137 mm
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperaturbelastung: +95 °C
- Werkstoff: Messing, entzinkungsbeständig (DZR)
Der Uponor Ecoflex Übergangsnippel bietet eine robuste und zuverlässige Verbindungslösung für PE-Xa Rohre in Nahwärmeanwendungen. Seine Konstruktion aus entzinkungsbeständigem Messing und die Auslegung für einen maximalen Arbeitsdruck von 6 bar bei bis zu +95 °C sichern eine hohe Betriebssicherheit und Langlebigkeit. Als systemgebundenes Bauteil für PE-Xa Rohre mit einem Rohraußendurchmesser von 125 mm und einem R 4" Außengewinde ist er eine wichtige Komponente für dauerhafte Rohrverbindungen.
Lieferumfang
- 1x Uponor Ecoflex Übergangsnippel PN 6, 125x11,4mm x R 4"
- 1x Innensechskantschraube aus Edelstahl
- 1x Mutter aus Messing
- 1x Unterlegscheibe aus Messing
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1078368 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 12 |
| Arbeitslänge Anschluss 2 | 12 |
| Artikelnummer | UPONOR-1078368 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598130272 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 4,99 kg |
| Länge | 137 |
| Länge Anschluss 1 | 82 |
| Länge Anschluss 2 | 55 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 4 Zoll (100) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 125 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
