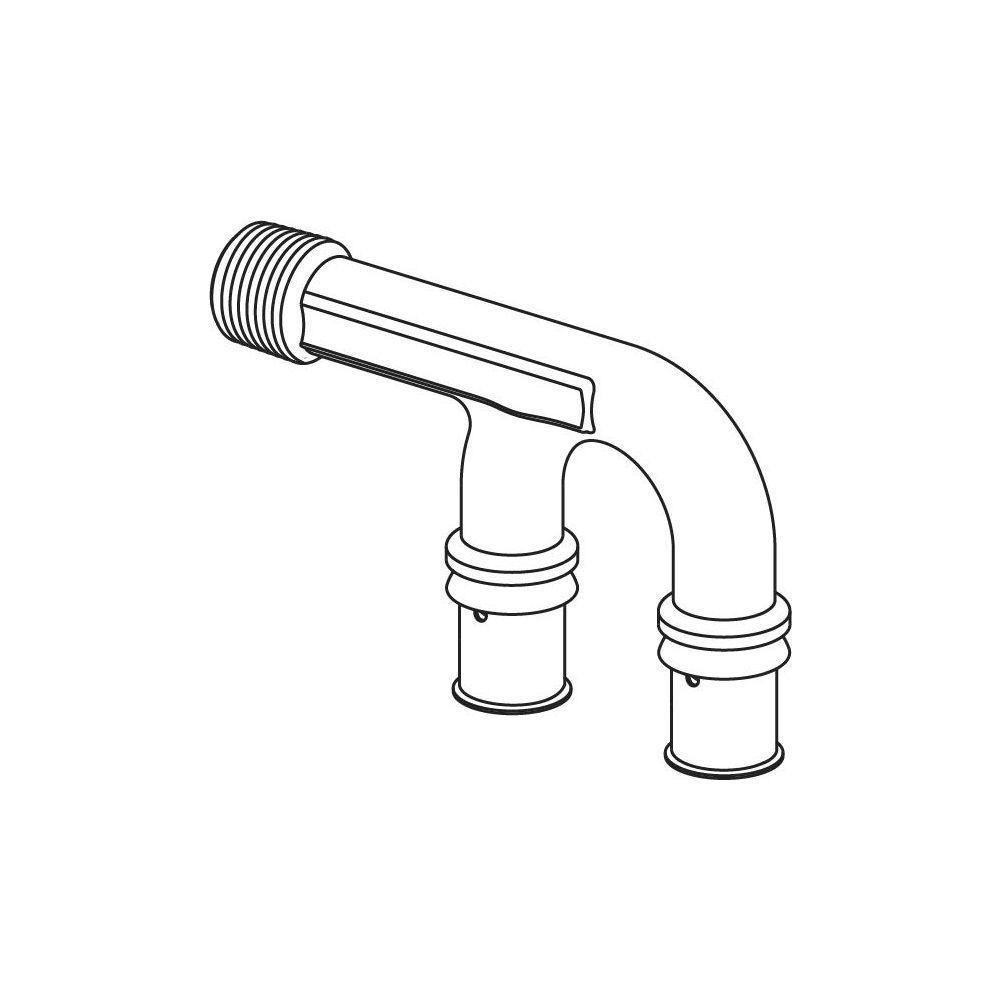

Uponor S-Press Plus U-Armaturenanschluss, 20mm x 20mm x R 3/4" MT
Der Uponor S-Press Plus U-Armaturenanschluss 20mm x 20mm x R 3/4" MT aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für den optimalen Anschluss von Armaturen in Reihen- und Ringinstallationen entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser durchflussoptimierte Fitting zuverlässigen Korrosionsschutz und ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen.
Welche Materialien bieten Langlebigkeit und Hygiene?
Der Uponor S-Press Plus U-Armaturenanschluss besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit einer zusätzlich zweischichtigen Innenverzinnung, die einen effektiven Korrosionsschutz ermöglicht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, wodurch eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sichergestellt wird.
Wie erfolgt die sichere und effiziente Installation?
Die Installation erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur visuellen Kontrolle der Verpressung besitzt. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch die Verpresst-Kennzeichnung ermöglicht: unverpresste Verbindungen werden bei einer Dichtheitsprobe mit 150 mbar Überdruck als undicht erkannt. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was den Montageprozess vereinfacht und beschleunigt.
Für welche Anwendungen ist der Fitting geeignet und welche weiteren Merkmale zeichnen ihn aus?
Der U-Armaturenanschluss ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Er ist ideal für den Anschluss von Armaturen in Reihen- und Ringinstallationen. Der durchflussoptimierte Fitting sorgt für geringe Druckverluste. Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen. Die Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt.
Technische Daten

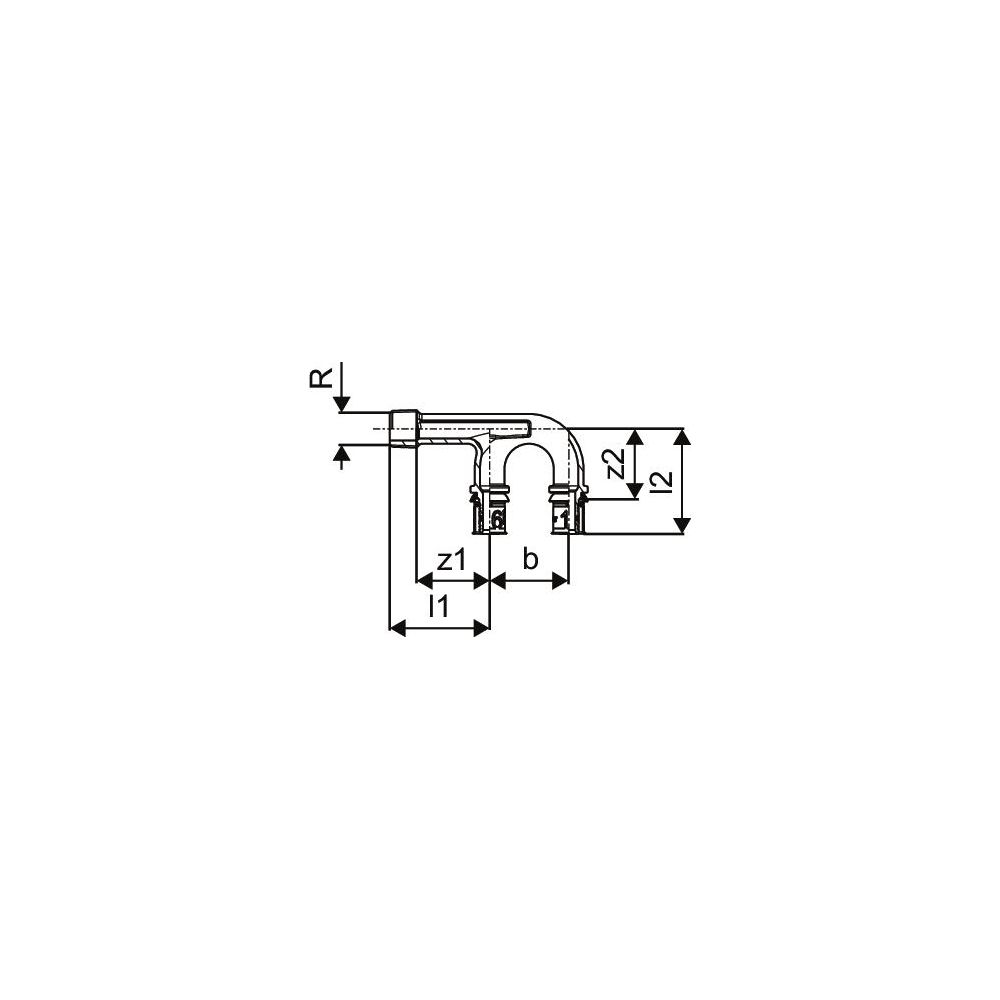

- Anschlussmaße: 20 mm x 20 mm x R 3/4" MT
- Länge Anschluss 1: 62 mm
- Länge Anschluss 2: 62 mm
- Länge Anschluss 3: 61 mm
- Arbeitslänge Anschluss 1: 40 mm
- Arbeitslänge Anschluss 2: 40 mm
- Arbeitslänge Anschluss 3: 42 mm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zugfestigkeit: > 1600 N
- Material: Entzinkungsbeständige Messinglegierung mit zweischichtiger Innenverzinnung
Der Uponor S-Press Plus U-Armaturenanschluss bietet eine zuverlässige und hygienische Lösung für den Anschluss von Armaturen in Trinkwasser- sowie Heiz- und Kühlsystemen. Seine Konstruktion aus entzinkungsbeständigem Messing mit Innenverzinnung und EPDM-Dichtungen sorgt für Langlebigkeit und Sicherheit. Mit einem maximalen Arbeitsdruck von 10 bar bei 20 °C und einer Zugfestigkeit von über 1600 N ermöglicht dieser Fitting eine effiziente und sichere Installation ohne Kalibrieren und Entgraten.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070637 |
| Hersteller | Uponor |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 40 |
| Arbeitslänge Anschluss 2 | 40 |
| Arbeitslänge Anschluss 3 | 42 |
| Artikelnummer | UPONOR-1070637 |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414905219537 |
| Gastec QA Prüfung | nein |
| Gewicht | 0,281 kg |
| Hauptfarbe Fitting | Edelstahl |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 62 |
| Länge Anschluss 2 | 62 |
| Länge Anschluss 3 | 61 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit Verbindungsanzeige | ja |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoff des Anschlusses 3 | rostfreier Stahl |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
