Uponor S-Press Übergangskupplung auf Rapex, 32x32mm

Die Uponor S-Press Übergangskupplung auf Rapex, 32x32mm, aus der S-Press PLUS Serie ist eine gerade, 2-teilige Verbindungslösung aus verzinntem Messing. Sie dient dem sicheren Anschluss von Verbundrohrsystemen und kombiniert eine fixierte Pressmuffe mit einem Velta Rapex Anschluss mit loser Edelstahlpresshülse. Die Kupplung ist für den Einsatz in Trinkwasser- und Heizungsanlagen geeignet und bietet eine geprüfte Dichtigkeit sowie eine hohe Belastbarkeit bei einem maximalen Betriebsdruck von 10 bar.

Wie ist die Konstruktion der Übergangskupplung gestaltet?

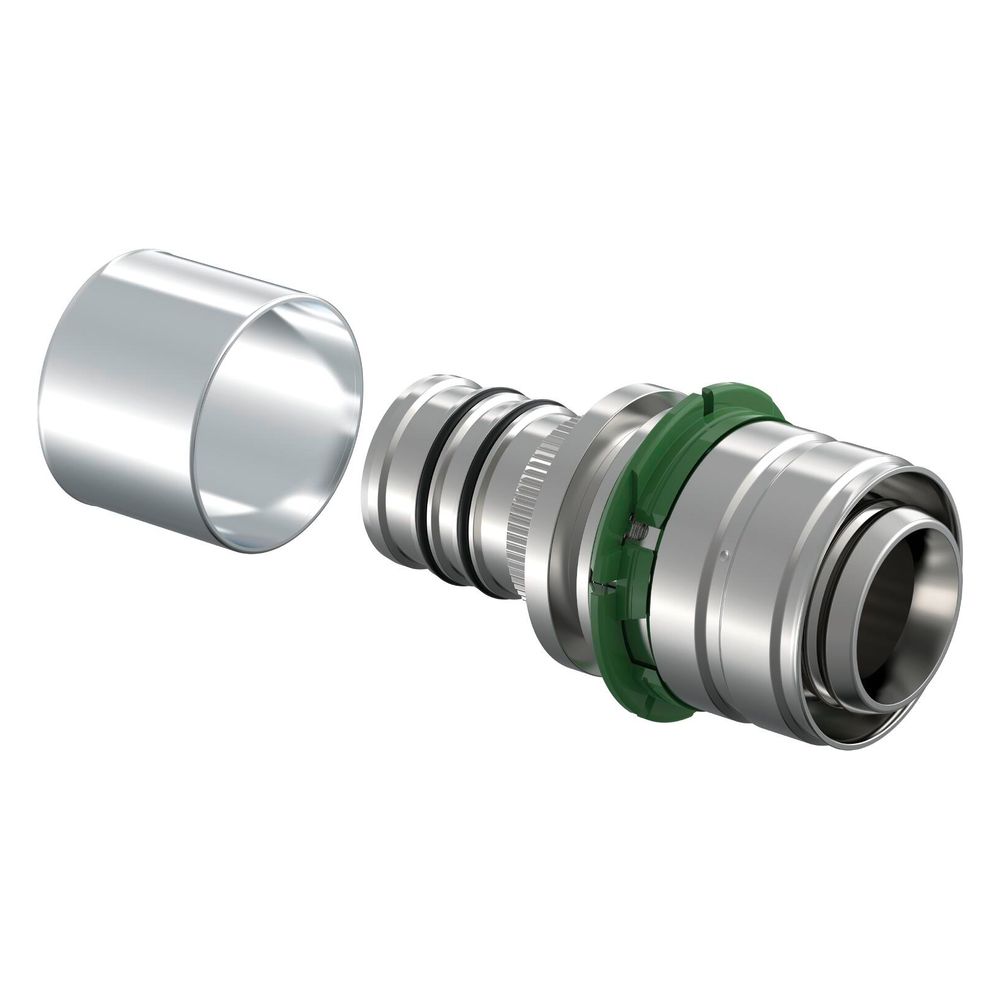

Die Übergangskupplung besteht aus zwei geraden Pressmuffen mit einem Rohraußendurchmesser von jeweils 32 mm. Beide Anschlussseiten sind aus verzinntem Messing gefertigt. Eine Seite verfügt über eine fixierte Presshülse mit Pressanschlag, die eine sichere und präzise Installation ermöglicht. Die andere Seite ist mit einem Velta Rapex multi Anschluss mit loser Edelstahlpresshülse ausgestattet. Die Gesamtlänge der Kupplung beträgt 73 mm, wobei die Anschlusslängen 36 mm und 37 mm betragen. Die Arbeitslänge an beiden Seiten liegt bei 7 mm. Das Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Welche Sicherheits- und Anwendungsmerkmale bietet die Kupplung?

Die Kupplung ist mit der bewährten Prüfsicherheit "unverpresst undicht" ausgestattet, die eine schnelle Erkennung nicht verpresster Verbindungen während der Druckprüfung ermöglicht. Eine Verpresst-Kennzeichnung durch das Abfallen des Anschlagringes nach der Verpressung sowie eine Farbkodierung unterstützen die korrekte Montage. Die Außen- und Innengewinde entsprechen der DIN EN 10226-1. Diese Übergangskupplung ist für den Einsatz in Trinkwasseranlagen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich ist die Kupplung für Dauerbetriebstemperaturen bis 80 °C und denselben Druck ausgelegt, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Die Kupplung ist systemgebunden und zugfest. Die Zertifizierungen durch DVGW, ÖVGW und KIWA/KOMO bestätigen die hohe Qualität und Konformität.

Technische Daten

• Hersteller-Serie: S-Press
• Ausführung: 2-teilig, gerade
• Rohraußendurchmesser: 32 mm
• Gesamtlänge: 73 mm
• Material Anschluss: Messing, verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Norm: Außen- und Innengewinde nach DIN EN 10226-1
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Übergangskupplung auf Rapex, 32x32mm, stellt eine zuverlässige und sichere Verbindungslösung für moderne Verbundrohrsysteme dar. Gefertigt aus verzinntem Messing und ausgestattet mit einer EPDM-Dichtung, ist sie für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Ihre Eignung für Trinkwasserinstallationen bis 70 °C und Heizungsanwendungen bis 80 °C unterstreicht die Vielseitigkeit und Robustheit dieses Bauteils. Die integrierte Prüfsicherheit "unverpresst undicht" bietet zusätzliche Sicherheit bei der Installation.
