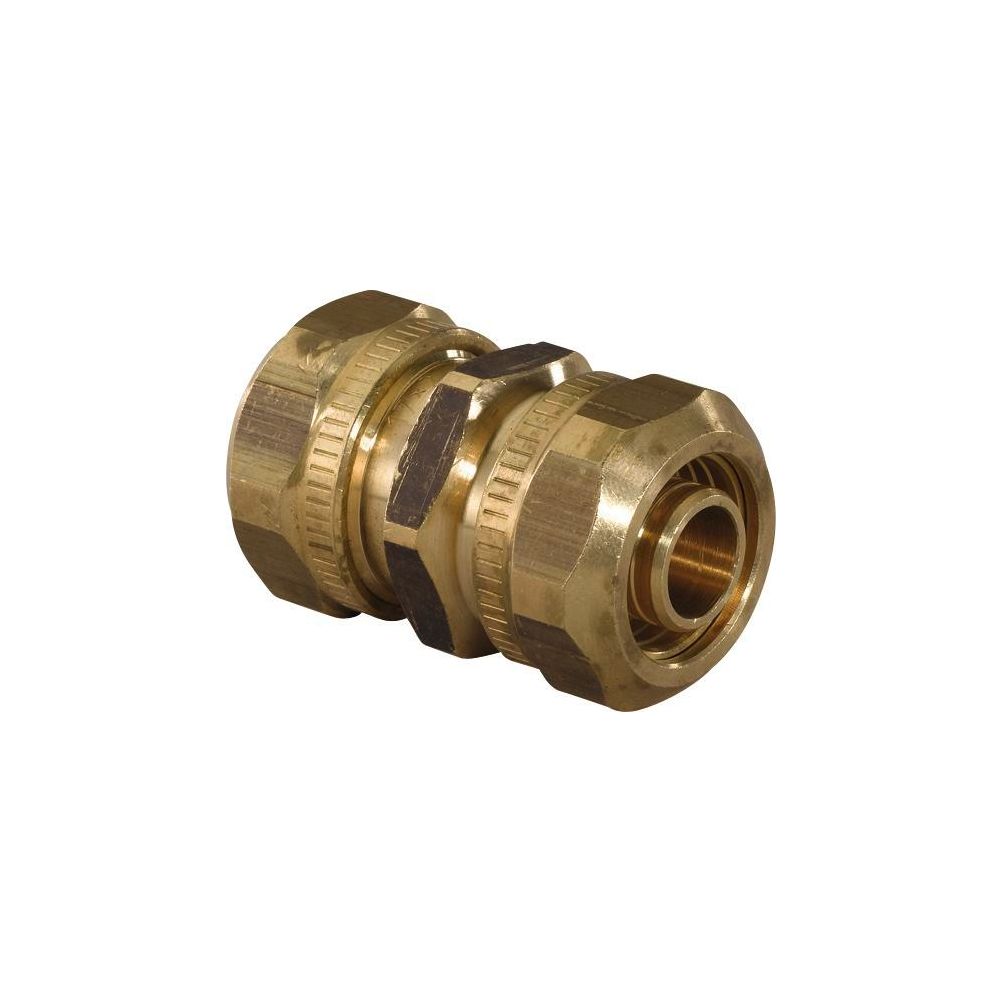

Uponor Fit Schraubkupplung, 25x2,3mm, 1005294
Die Uponor Fit Schraubkupplung 25x2,3mm ist eine gerade Verbindungslösung aus der Uponor Fit Serie, speziell konzipiert für PE-Xa Rohre mit Klemmringverschraubung. Sie ist ideal für den Einsatz in Flächenheizungs- und -kühlsystemen und bietet eine zugfeste Verbindung bei einem maximalen Arbeitsdruck von 6 bei 20 °C. Gefertigt aus robustem Messing und ausgestattet mit einer EPDM-Dichtung, ermöglicht sie eine sichere und dauerhafte Installation.
Wie ist die Uponor Fit Schraubkupplung aufgebaut?
Die Schraubkupplung besteht aus einem Grundkörper, einer Stützhülse, zwei Klemmringen und zwei Überwurfmuttern, die alle aus Messing gefertigt sind. Die Verbindung erfolgt über Klemmringanschlüsse an beiden Seiten, die für Rohraußendurchmesser von 25 mm ausgelegt sind. Die Schlüsselweite der Überwurfmutter beträgt 37, während die Schlüsselweite der Kupplung selbst 36 beträgt. Die Oberflächen der Anschlüsse sind unbehandelt.
Welche technischen Merkmale zeichnen die Kupplung aus?
Diese Kupplung ist nicht reduzierend und exzentrisch, sondern in gerader Form ausgeführt. Sie ist zugfest und systemgebunden, was eine sichere Integration in das Uponor Fit System ermöglicht. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der für eine zuverlässige Abdichtung sorgt. Die Kupplung ist nicht mit einem Entleerungsventil, Entlüfter oder Stoßnocken ausgestattet.
Für welche Anwendungen ist die Uponor Fit Schraubkupplung geeignet?
Die Kupplung ist speziell für den Einsatz in Flächenheizungs- und -kühlsystemen konzipiert, bei denen PE-Xa Rohre mit Klemmringverschraubungen verbunden werden müssen. Sie eignet sich für Installationen, die eine gerade Verbindung mit einem Rohraußendurchmesser von 25 mm und einer Wandstärke von 2,3 mm erfordern und einen Arbeitsdruck von bis zu 6 bei 20 °C aufweisen.
Technische Daten
- Rohraußendurchmesser: 25 mm
- Wandstärke: 2,3 mm
- Länge: 35
- Werkstoff: Messing
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Anschlussart: Klemmring
- Schlüsselweite Kupplung: 36
- Schlüsselweite Überwurfmutter: 37
- Maximaler Arbeitsdruck bei 20 °C: 6
- Form: gerade
Die Uponor Fit Schraubkupplung 25x2,3mm bietet eine robuste Messingausführung und eine bewährte Klemmringverschraubung, die eine sichere Verbindung von PE-Xa Rohren in Flächenheizungs- und -kühlsystemen ermöglicht. Mit einem maximalen Arbeitsdruck von 6 bei 20 °C und Dichtungen aus EPDM stellt sie eine zuverlässige und langlebige Lösung für Installationen mit einem Rohraußendurchmesser von 25 mm und einer Wandstärke von 2,3 mm dar.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Fit |
| Hersteller-Produktgruppe | Uponor Fit |
| Hersteller-Artikelnummer | 1005294 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Artikelnummer | UPONOR-1005294 |
| EAN-13 | 4021598026353 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,026 kg |
| Länge | 35 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 25 |
| Schlüsselweite | 36 |
| Schlüsselweite Überwurfmutter | 37 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
