Uponor Q&E T-Stück reduziert, PPSU
22 weitere Ausführungen verfügbar
Nennweite
Nennweite Ausgang
Nennweite Stutzen
Beschreibung

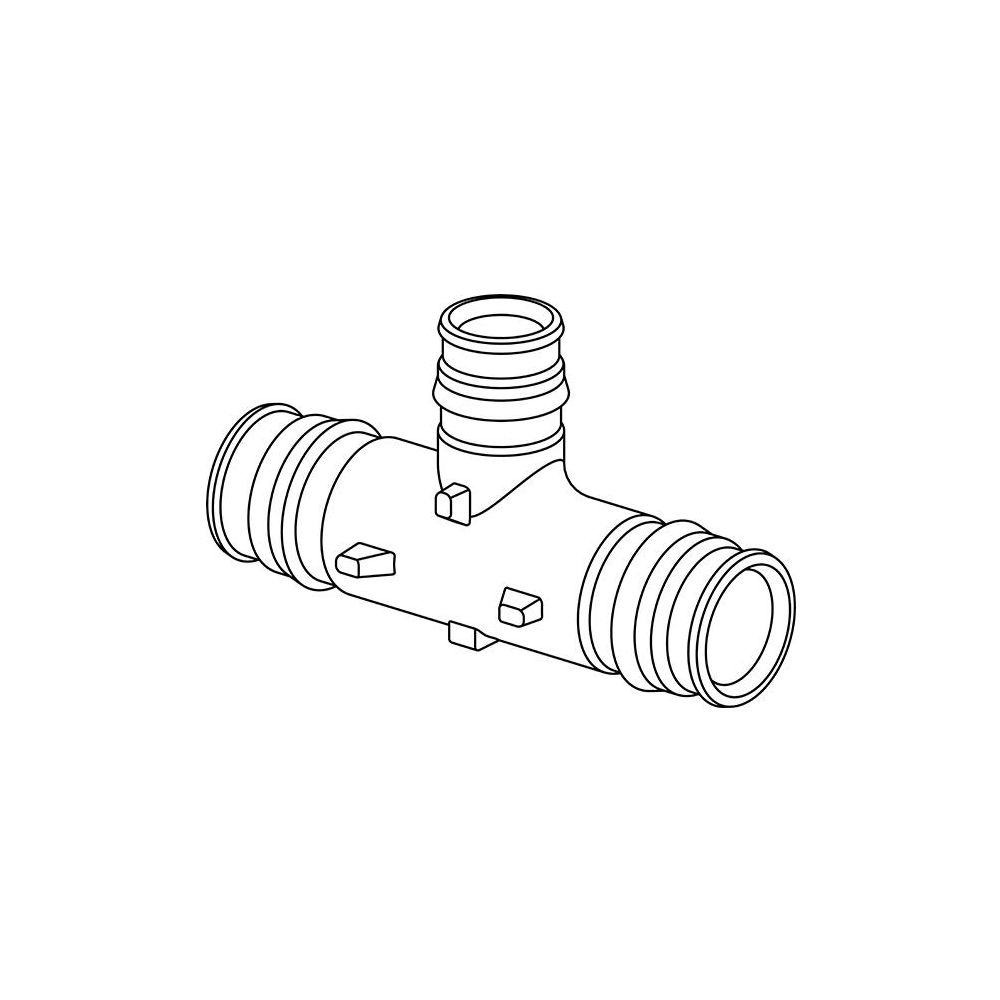

Uponor Q und E T-Stück reduziert PPSU 20x16x20mm, 1008689
Uponor Q und E T-Stück reduziert PPSU 20x16x20mm
Das Uponor Q und E T-Stück reduziert PPSU 20x16x20mm ist ein korrosionsfreies Fitting für die Abzweigung unterschiedlicher Rohrdimensionen der Uponor PE-Xa Rohre SDR 11 und SDR 7,4. Als Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik eignet es sich ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.
Welche Eigenschaften bietet das Uponor Q&E T-Stück?
Dieses T-Stück ist aus Polyphenylensulfon (PPSU) gefertigt, einem robusten Kunststoff, der für seine Korrosionsfreiheit bekannt ist. Es ist systemgebunden und für eine maximale Temperatur von 95 °C sowie eine Druckbelastung von bis zu 10 bar ausgelegt. Die Hauptfarbe des Fittings ist schwarz. Das T-Stück verfügt über Stoßnocken, die eine sichere Montage unterstützen.
Wie erfolgt die Verbindung mit dem Uponor Q&E System?
Das Uponor Q&E T-Stück ist mit drei Klemmringanschlüssen ausgestattet, die Rohraußendurchmesser von 20x16x20mm ermöglichen. Die Anschlüsse sind unbehandelt und entsprechen den Außen- und Innengewinden nach DIN EN 10226-1. Die O-Ring-freie Verbindungstechnik sorgt für eine dauerhafte Dichtheit und eine zugfeste Installation. Es ist zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.
Technische Daten
- Ausführung: T-Stück
- Werkstoff: Polyphenylensulfon (PPSU)
- Hauptfarbe Fitting: schwarz
- Rohraußendurchmesser Anschluss 1: 20
- Rohraußendurchmesser Anschluss 2: 16
- Rohraußendurchmesser Anschluss 3: 20
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur: 95 °C
- Winkel: 90
- Reduzierend: ja
Das Uponor Q und E T-Stück reduziert PPSU 20x16x20mm bietet eine zuverlässige und korrosionsfreie Lösung für die Abzweigung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seinen reduzierten Anschlüssen von 20x16x20mm ermöglicht es eine flexible Anpassung an unterschiedliche Rohrdimensionen. Die robuste PPSU-Konstruktion und die O-Ring-freie Q&E-Verbindungstechnik stellen eine dauerhaft dichte und zugfeste Installation bei Drücken bis zu 10 bar und Temperaturen bis 95 °C sicher.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1008689 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Anschluss 3 | Klemmring |
| Arbeitslänge Anschluss 1 | 13,5 |
| Arbeitslänge Anschluss 2 | 11,25 |
| Arbeitslänge Anschluss 3 | 13,5 |
| Artikelnummer | UPONOR-1008689 |
| Ausführung | T-Stück |
| DVGW-Siegel | ja |
| EAN-13 | 6414907052071 |
| Gastec QA Prüfung | nein |
| Gewicht | 0,014 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 35,5 |
| Länge Anschluss 2 | 29,25 |
| Länge Anschluss 3 | 35,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 16 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 3 | Polyphenylensulfon (PPSU) |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
Downloads
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
