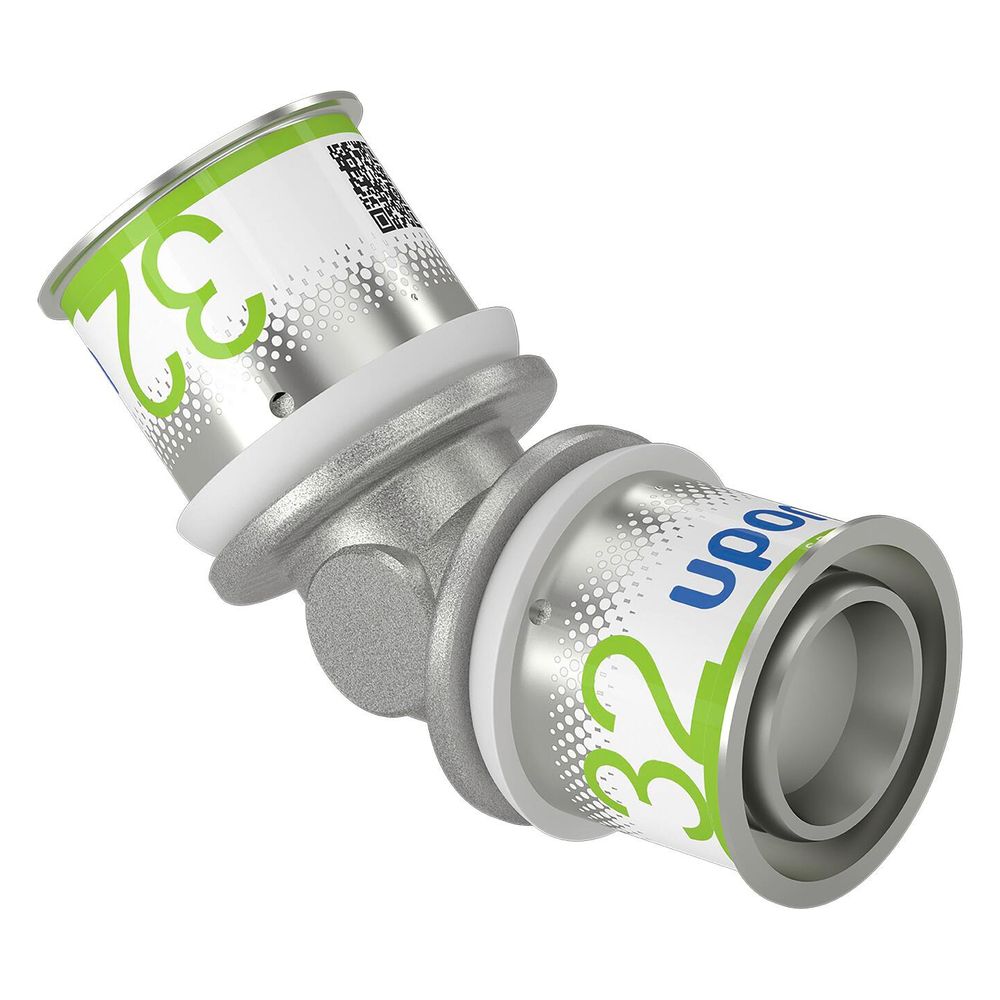

Uponor S-Press Plus Winkel 45 Grad 32x32mm, 1070546

Der Uponor S-Press Plus Winkel 45 Grad 32x32mm aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der speziell für die sichere und effiziente Verbindung von Mehrschichtverbundrohren in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser 45-Grad-Winkel eine langlebige und korrosionsgeschützte Lösung. Die Montage erfolgt schnell und unkompliziert, da ein Kalibrieren und Entgraten des Rohres vor dem Verpressen entfällt.

Welche Materialien kommen zum Einsatz und wie wird Korrosion vorgebeugt?

Der Uponor S-Press Plus Winkel besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich mit einer zweischichtigen Innenverzinnung zum effektiven Korrosionsschutz versehen ist. Diese Materialkombination sowie die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die fest fixierte Presshülse ist aus korrosionsbeständigem Edelstahl gefertigt und verfügt über ein Sichtfenster. Als Dichtungsmaterial kommt Ethylen-Propylen-Dien-Kautschuk (EPDM) zum Einsatz, dessen Dichtringe die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270 erfüllen. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie wird eine sichere und effiziente Installation ermöglicht?

Die Installation des Uponor S-Press Plus Winkels erfolgt über eine längskraftschlüssige Radial-Pressverbindung. Eine fest fixierte Edelstahl-Presshülse mit Sichtfenster erleichtert die Kontrolle des korrekten Sitzes. Die bewährte Prüfsicherheit "unverpresst undicht" stellt sicher, dass undichte Verbindungen bei der Dichtheitsprobe mit 150 mbar Überdruck sofort erkannt werden. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit reduziert. Eine sichere Pressbackenführung und eine schnelle Dimensionserkennung durch Farbkodierung tragen zusätzlich zur Effizienz bei. Ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen.

Für welche Anwendungen ist der Winkel geeignet und welche Leistungsdaten bietet er?

Der Uponor S-Press Plus Winkel ist vollständig kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen. Er eignet sich für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar. Kurzzeitige Störfalltemperaturen von 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Einsatzbereich Heizung ist eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar Dauerbetriebsdruck vorgesehen, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden. Der Fitting ist durchflussoptimiert, was geringe Druckverluste im System ermöglicht. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit größer als 1600 N nachgewiesen.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 45 Grad
• Anschlussart: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 32 mm
• Rohraußendurchmesser Anschluss 2: 32 mm
• Material Fitting: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 1,3
• Zugfestigkeit: größer als 1600 N
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Winkel 45 Grad 32x32mm bietet eine langlebige und hygienische Lösung für moderne Rohrleitungssysteme. Seine Konstruktion aus entzinkungsbeständigem Messing mit Innenverzinnung und die einfache Pressmontage ohne Kalibrieren oder Entgraten machen ihn zu einer effizienten Wahl. Mit einem 45-Grad-Winkel und einem Rohraußendurchmesser von 32 mm ist er für einen maximalen Arbeitsdruck von 10 bar in Trinkwasser- und Heizungsanwendungen ausgelegt und ermöglicht geringe Druckverluste.
