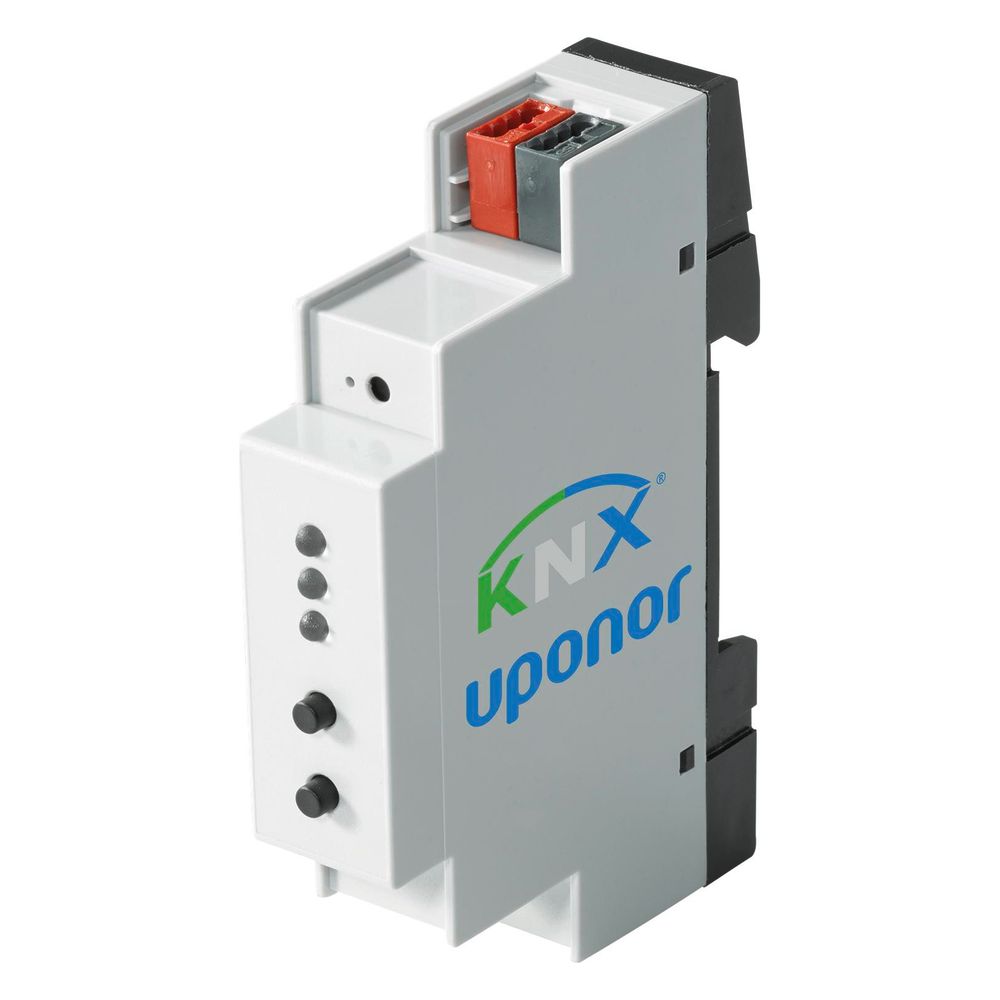

Uponor Smatrix Base PRO KNX Schnittstelle R-147 KNX... UPONOR-1087164 4021598149403 (Abb. 1)

Die Produktabbildung kann u.a. farblich vom realen Produkt abweichen.

Bild öffnen

Uponor Smatrix Base PRO KNX Schnittstelle R-147 KNX

Artikelnr: 1087164
EAN: 4021598149403
1.298,30 €
inkl. 19% MwSt.
VPE: 1 Stück
Versand innerhalb 10 – 14 Werktagen
Do. 09. Januar 25 – Di. 14. Januar 25
Verfügbare Zahlungsweisen
Vorkasse und Rechnungskauf auf Anfrage
PayPal Klarna Klarna Direct Debit Klarna Pay Later Visa Mastercard Google Pay Apple Pay

Uponor Smatrix Base PRO KNX Schnittstelle R-147 KNX

Das Uponor Smatrix Base-PRO-Gateway-Modul R-147 KNX ist eine Schnittstelle zwischen Smatrix Base-PRO und dem KNX Bus. Das Modul wird mit einem Uponor Base PRO-System verbunden, um verschiedene Daten zwischen dem Base PRO- und einem KNX-System auszutauschen. Das System verwenden entweder Uponor Raumfühler oder bauseitige KNX-Raumthermostate.
Das KNX-Gateway unterstützt folgende Datenpunkte:
- Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Raum-Sollwert von Uponor Base Thermostaten oder KNX-Thermostaten
- Feuchte (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Stellantrieb-Status
- ECO/Normal Schaltungvom Base PRO-System oder dem KNX-System
- Pumpen- und Kesselrelais-Status
- Umschaltung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Heiz-/ Kühlkurven Einstellungen (Move PRO)bestehend aus:
- Smatrix Base-PRO-Gateway-Modul R-147
- Montagematerial (Schrauben und Dübel)
- Smatrix Basis PRO KNX QGStromversorgung über Modbus und KNX Bus Interne Sicherung T5 F3.15AL 250 V, 5x20 3,15A flink Betriebstemperatur 0 °C bis +45 °C Lagertemperatur -20 °C bis +70 °C Maximaler Verbrauch 45 W Anschlussklemmen für Systembus-Verbindung 0,2 mm2 bis 1,5 mm2 Schutzklasse: Klasse II IP20 Farbe: Controller grau RAL 7015


Spezifikation:
- Bis zu 16 Regeler in einem System
- Betriebsspannung: 230 V
- Autoabgleich optimiert Energieverbrauch und Komfort
- Elektrische Regelung
- Unterstützt bis zu 6 Raumthermostate und 8 Stellantriebe (24 V) pro Regler
- Pumpen- und Boilerrelais integriert
- Ventil- und Pumpenintervallschaltung
- Relative Feuchteregelung
- Verschiedene Verdrahtungsmöglichkeiten (in Reihe/Stern)
- 4 - Draht - Businstallation
- Kommunikationsprotokoll: RS485 serieller Bus
- Max. Leistungsaufnahme pro Stellantrieb: 24 V AC / 0,2A (0,4 A Spitze)
- Anzeige von Reglerinformationen und Einstellungen
- Temperaturabsenkungsprogramm für jeden Kanal
- Max. / min. Temperaturbegrenzung
- Urlaubseinstellungen
- Automatischer Sommer / Winter - Wechsel
- Raumumgehungsfunktion
- Raum-Check-Funktion
- Systemdiagnose
- Erweiterte Kühlungseinstellungen
- Trendvisualisierung (Sollwert vs. Raumtemperatur, etc.)
- Konfiguration des Zubehörs
- Optional: Integration in Gebäudeleittechnik über KNX-Schnittstelle (mit R-147)

Anwendung:
- Kabelgebundene Raumtemperaturregelung für Flächenheizung- und kühlung
- Sollwertbereich: + 5 °C … + 35 °C

Zertifikate:
- CE / EAC
- Schnittstelle zum Übertragen von Daten zwischen einem Smatrix Base PRO - System und einem KNX - System
- Stromversorgung (über Modbus oder KNX Bus): 230 VAC (+ 10 % / - 15 %) 50/60 Hz
- Interne Sicherung T5 F3.15 AL 250 V, 5 x 20 3,15 A flink
- Betriebstemperatur: 0 °C ... + 45 °C
- Lagertemperatur: - 20 °C ... + 70 °C
- Maximaler Verbrauch: 45 W
- Anschlussklemmen für Systembusverbindung: 0,2 mm² ... 1,5 mm²
- Schutzklasse: IP 20
- Farbe: Grau RAL 7015

Funktionen:
- Übertragung der Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Raumsollwertes von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Feuchtewertes (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung der Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Übertragung des Status von Stellantrieben
- Übertragung der Schaltstellung Eco oder Normal vom Base PRO-System oder dem KNX-System
- Übertragung des Schaltstatus von Pumpen und Kesselrelaise
- Übertragung der Schaltstellung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Übertragung der Heiz- / Kühlkurven Einstellungen (Move PRO)

Bestehend aus:
- Smatrix Base PRO KNX Schnittstelle R-147 KNX
- Montagematerial (Schrauben und Dübel)
- Smatrix Basis PRO KNX Quick Guide

Das Uponor Smatrix Base-PRO-Gateway-Modul R-147 KNX ist eine Schnittstelle zwischen Smatrix Base-PRO und dem KNX Bus. Das Modul wird mit einem Uponor Base PRO-System verbunden, um verschiedene Daten zwischen dem Base PRO- und einem KNX-System auszutauschen. Das System verwenden entweder Uponor Raumfühler oder bauseitige KNX-Raumthermostate.
Das KNX-Gateway unterstützt folgende Datenpunkte:
- Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
- Raum-Sollwert von Uponor Base Thermostaten oder KNX-Thermostaten
- Feuchte (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
- Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
- Stellantrieb-Status
- ECO/Normal Schaltungvom Base PRO-System oder dem KNX-System
- Pumpen- und Kesselrelais-Status
- Umschaltung Heizen/Kühlen
- ETS-Konfigurationstool für Aufbau des Systems
- Heiz-/ Kühlkurven Einstellungen (Move PRO)bestehend aus:
- Smatrix Base-PRO-Gateway-Modul R-147
- Montagematerial (Schrauben und Dübel)
- Smatrix Basis PRO KNX QGStromversorgung über Modbus und KNX Bus Interne Sicherung T5 F3.15AL 250 V, 5x20 3,15A flink Betriebstemperatur 0 °C bis +45 °C Lagertemperatur -20 °C bis +70 °C Maximaler Verbrauch 45 W Anschlussklemmen für Systembus-Verbindung 0,2 mm2 bis 1,5 mm2 Schutzklasse: Klasse II IP20 Farbe: Controller grau RAL 7015


Verwendungshinweis nicht vorhanden


Spezifikation:

  • Bis zu 16 Regeler in einem System
  • Betriebsspannung: 230 V
  • Autoabgleich optimiert Energieverbrauch und Komfort
  • Elektrische Regelung
  • Unterstützt bis zu 6 Raumthermostate und 8 Stellantriebe (24 V) pro Regler
  • Pumpen- und Boilerrelais integriert
  • Ventil- und Pumpenintervallschaltung
  • relative Feuchteregelung
  • Verschiedene Verdrahtungsmöglichkeiten (in Reihe/Stern)
  • 4
  • Draht
  • Businstallation
  • Kommunikationsprotokoll: RS485 serieller Bus
  • Max. Leistungsaufnahme pro Stellantrieb: 24 V AC / 0,2A (0,4 A Spitze)
  • Anzeige von Reglerinformationen und Einstellungen
  • Temperaturabsenkungsprogramm für jeden Kanal
  • max. / min. Temperaturbegrenzung
  • Urlaubseinstellungen
  • Automatischer Sommer / Winter
  • Wechsel
  • Raumumgehungsfunktion
  • Raum-Check-funktion
  • Systemdiagnose
  • Erweiterte Kühlungseinstellungen
  • Trendvisualisierung (Sollwert vs. Raumtemperatur, etc.)
  • Konfiguration des Zubehörs
  • Optional: Integration in Gebäudeleittechnik über KNX-Schnittstelle (mit R-147) Anwendung:
  • Kabelgebundene Raumtemperaturregelung für Flächenheizung- und kühlung
  • Sollwertbereich: + 5 GrC ? + 35 GrC Zertifikate:
  • CE / EAC
  • Schnittstelle zum Übertragen von Daten zwischen einem Smatrix Base PRO System und einem KNX
  • System
  • Stromversorgung (über Modbus oder KNX Bus): 230 VAC (+ 10 % /
  • 15 %) 50/60 Hz
  • Interne Sicherung T5 F3.15 AL 250 V, 5 x 20 3,15 A flink
  • Betriebstemperatur: 0 GrC ... + 45 GrC
  • Lagertemperatur:
  • 20 GrC ... + 70 GrC
  • maximaler Verbrauch: 45 W
  • Anschlussklemmen für Systembusverbindung: 0,2 mm2 ... 1,5 mm2
  • Schutzklasse: IP 20
  • Farbe: Grau RAL 7015 Funktionen:
  • Übertragung der Raumtemperatur von Uponor Base Thermostaten oder KNX-Thermostaten
  • Übertragung des Raumsollwertes von Uponor Base Thermostaten oder KNX-Thermostaten
  • Übertragung des Feuchtewertes (RH) von Uponor Base Thermostaten oder KNX-Thermostaten
  • Übertragung der Bodentemperaturen von Uponor Base Thermostaten oder KNX-Thermostaten
  • Übertragung des Status von Stellantrieben
  • Übertragung der Schaltstellung Eco oder Normal vom Base PRO-System oder dem KNX-System
  • Übertragung des Schaltstatus von Pumpen und Kesselrelaise
  • Übertragung der Schaltstellung Heizen/Kühlen
  • ETS-Konfigurationstool für Aufbau des Systems
  • Übertragung der Heiz- / Kühlkurven Einstellungen (Move PRO) Bestehend aus:
  • Smatrix Base pro KNX Schnittstelle R-147 KNX
  • Montagematerial (Schrauben und Dübel)
  • Smatrix Basis pro KNX Quick Guide

Weiterlesen

Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.

Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.

Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.

Hersteller
Uponor GmbH
Industriestr. 56
D-97437 Haßfurt
Deutschland

Uponor Heiztechnik und Flächenheizsysteme

Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.

Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.

Technische Daten

Hersteller-Warengruppe Flächenheizung und -kühlung
Hersteller-Serie Smatrix Base PRO
Hersteller-Produktgruppe Uponor Smatrix Base PRO / Style
Hersteller-Artikelnummer 1087164
Hersteller Uponor
Artikelnummer UPONOR-1087164
EAN-13 4021598149403
Geeignet für Klimaanlage
Gewicht 0,088 kg
WEEE-Nr. 16532378
