Uponor S-Press Plus Montageeinheit, 16mm x Rp 1/2" FT, c/c 80mm

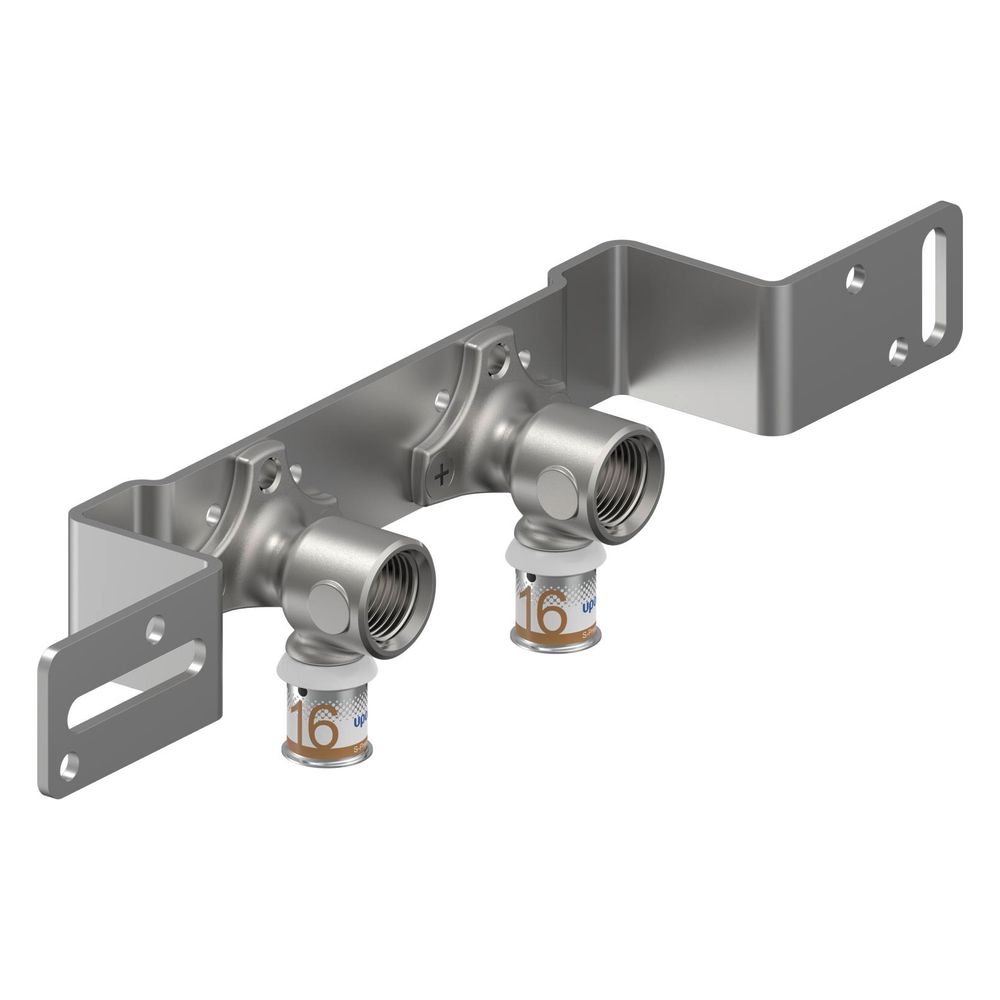

Die Uponor S-Press Plus Montageeinheit, 16mm x Rp 1/2" FT, c/c 80mm aus der Serie S-Press PLUS ist eine vorgefertigte Doppelbrücke für Verbundrohrsysteme. Sie besteht aus zwei Uponor S-Press PLUS Wandscheiben, die verdrehsicher auf einem Montagewinkel aus verzinktem Stahl montiert sind. Das Gehäuse ist aus entzinkungsbeständigem Messing (DZR) gefertigt und verfügt über einen verzinnten Oberflächenschutz.
Wie ist die Uponor S-Press Plus Montageeinheit konstruiert?

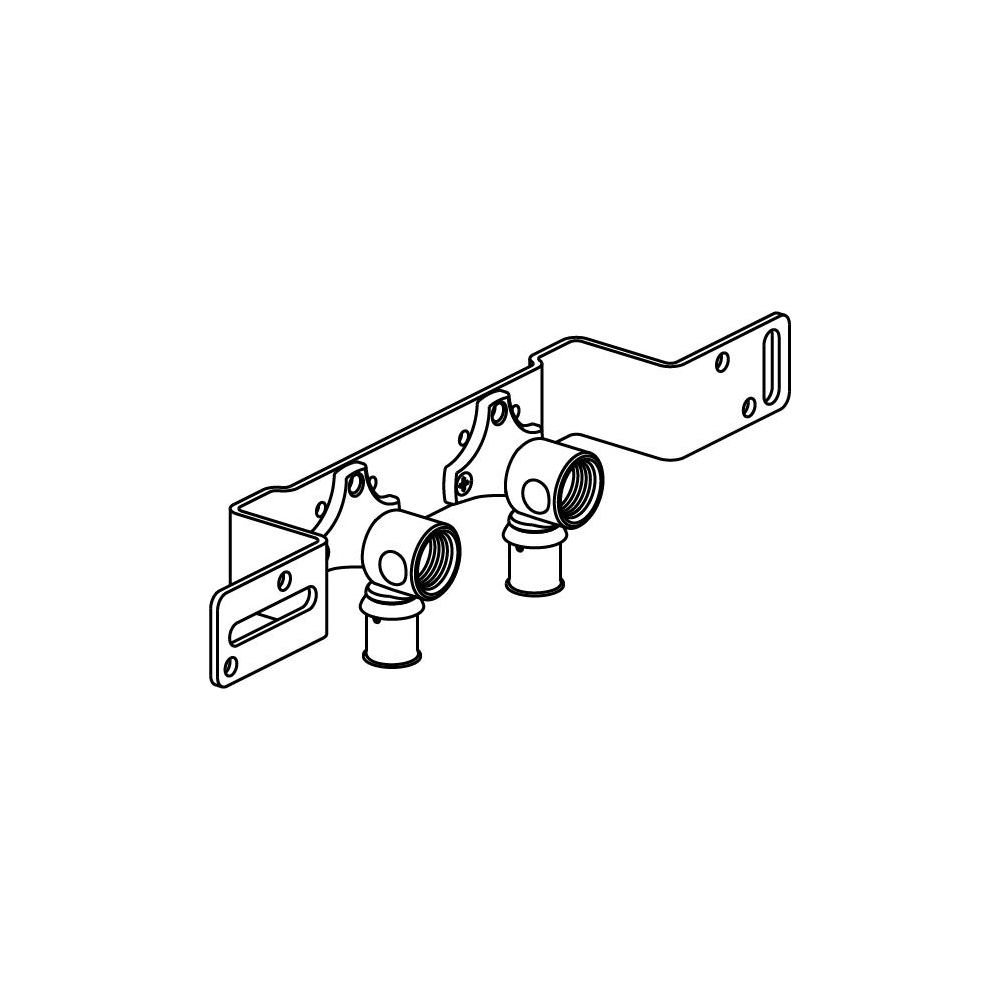

Die Uponor S-Press Plus Montageeinheit ist eine vorgefertigte Doppelbrücke, die aus zwei Uponor S-Press PLUS Wandscheiben besteht. Diese sind verdrehsicher auf einem Montagewinkel aus verzinktem Stahl montiert. Das Gehäuse der Einheit ist aus entzinkungsbeständigem Messing (DZR) gefertigt und mit einem verzinnten Oberflächenschutz versehen. Der Anschluss erfolgt über eine Pressmuffe.
Welche technischen Merkmale und Abmessungen zeichnen die Montageeinheit aus?

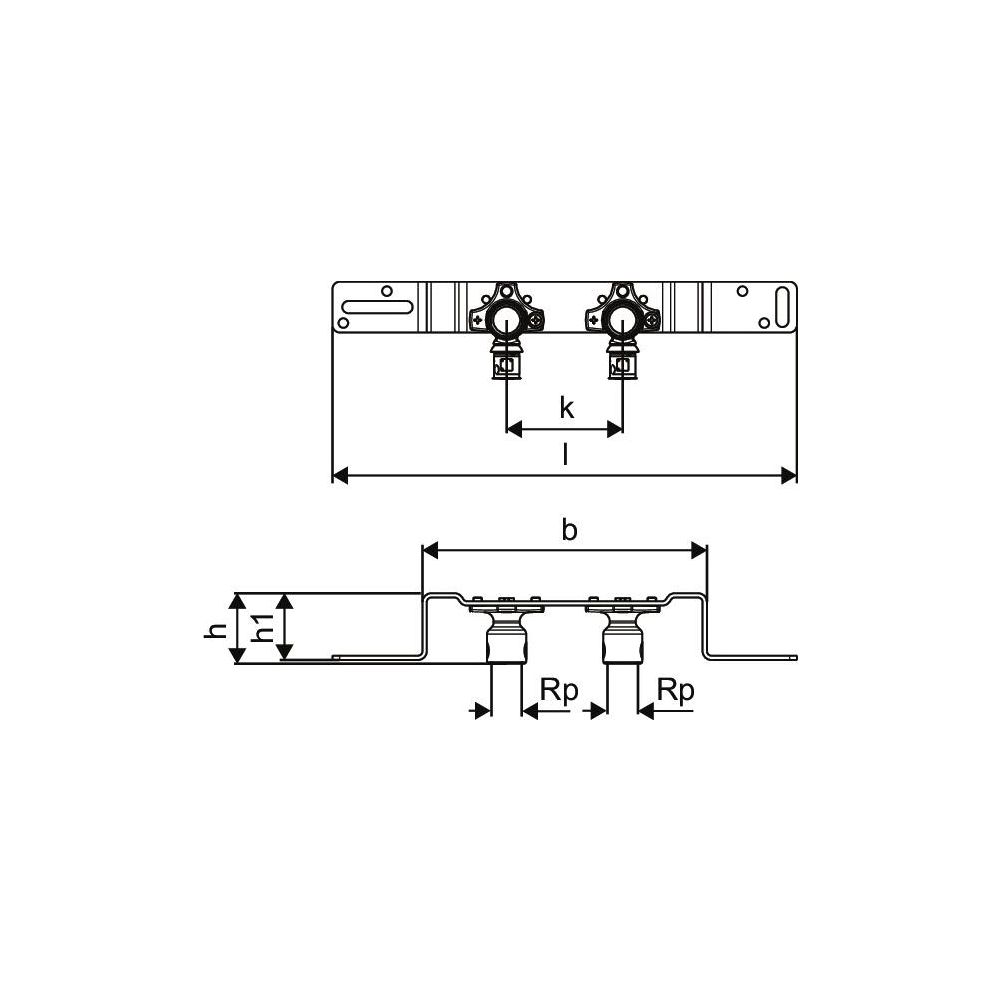

Die Montageeinheit ist für ein Gewindemaß der Armatur von 1/2 Zoll und einen Rohraußendurchmesser des Anschlusses von 16 mm ausgelegt. Der Abstand von Mitte zu Mitte beträgt 80 mm, und die Länge ab Wandplatte ist 49. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 70, und der maximale Arbeitsdruck bei 20 °C beträgt 10. Die Einheit ist systemgebunden und wird ohne Schallschutz-Set oder thermische Isolierung geliefert.
Technische Daten
- Ausführung: Doppelbrücke
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Gewindemaß Armatur: 1/2 Zoll
- Rohraußendurchmesser Anschluss: 16 mm
- Abstand Mitte zu Mitte: 80 mm
- Länge ab Wandplatte: 49
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Max. Arbeitsdruck bei 20 °C: 10
Die Uponor S-Press Plus Montageeinheit bietet als vorgefertigte Doppelbrücke eine robuste Lösung für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit verzinktem Oberflächenschutz, ermöglicht sie eine sichere und verdrehsichere Installation. Mit einem Rohraußendurchmesser von 16 mm und einem Gewindemaß von 1/2 Zoll ist sie für vielfältige Anwendungen geeignet und hält einer maximalen Mediumtemperatur von 70 sowie einem Arbeitsdruck von 10 stand.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070661 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 80 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070661 |
| Ausführung | Doppelbrücke |
| EAN-13 | 6414905219773 |
| Gewicht | 0,598 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 49 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Mit Schallschutz-Set | nein |
| Mit thermischer Isolierung | nein |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | Messing, entzinkungsbeständig (DZR) |
| WEEE-Nr. | 16532378 |
