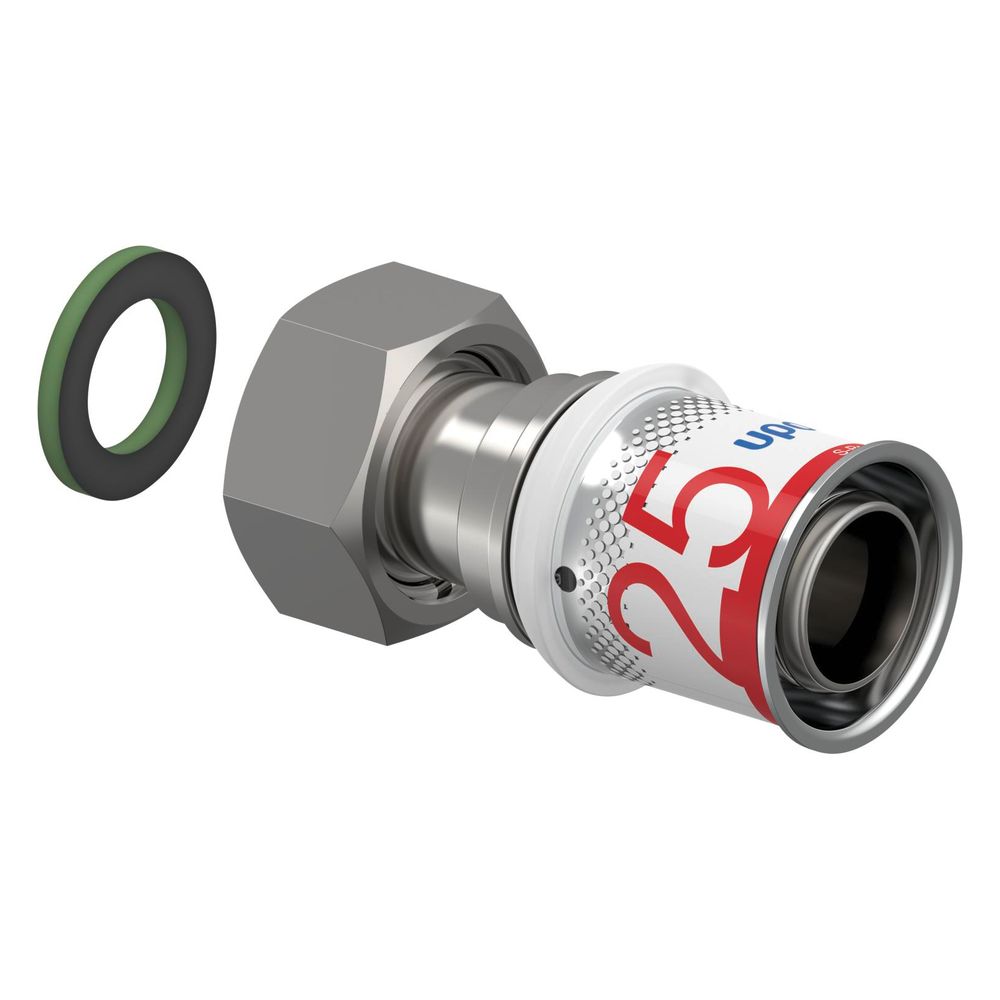

Uponor S-Press Plus Verschraubung IG, 25mm x G 3/4" SN

Der Uponor S-Press Plus Verschraubung IG, 25mm x G 3/4" SN, aus der S-Press PLUS Serie, ist eine hochwertige, gerade 2-teilige Pressverbindung für Verbundrohrsysteme. Sie eignet sich besonders für Trinkwasserinstallationen sowie Heizungs- und Kühlanwendungen. Die Verschraubung kombiniert eine Pressmuffe mit einem zylindrischen Innengewinde (BSPP) und bietet eine sichere, lösbare Verbindung mit hoher Korrosionsbeständigkeit und geprüfter Hygiene.

Wie ist die Konstruktion und das Material der Uponor S-Press Plus Verschraubung?

Die Verschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Beide Anschlussseiten sind aus Messing gefertigt und verfügen über eine galvanische Verzinnung gemäß Positivliste des Umweltbundesamtes, was den Einsatz in Trinkwasserinstallationen ermöglicht. Die Presshülse ist aus außenkorrosionsbeständigem Edelstahl gefertigt und fest fixiert, mit einem Sichtfenster zur Kontrolle der Verpressung. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW.

Welche Sicherheits- und Prüfeigenschaften bietet die Verschraubung?

Die Verbindung ist zugfest und wurde einem Zugfestigkeits-Test mit über 1600 N unterzogen. Die Verpressung ist durch eine eindeutige Kennzeichnung sichtbar, was eine hohe Prüfsicherheit vor und während der Dichtheitsprobe mit 150 mbar Überdruck bietet. Die Verschraubung ist systemgebunden und 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen. Die Gewinde entsprechen den Normen DIN EN 10226-1 und DIN EN ISO 228-1.

Für welche Anwendungen und Betriebsbedingungen ist die Verschraubung geeignet?

Die Verschraubung ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden möglich. Die Verschraubung ist durch DVGW, ÖVGW sowie KIWA/KOMO zertifiziert.

Wie erfolgt die Montage und welche Vorteile bietet das System?

Das Pressen der Verbindung erfolgt ohne Kalibrieren und Entgraten des Rohres, was die Montage vereinfacht und beschleunigt. Die sichere Pressbackenführung und die fixierte Edelstahl-Presshülse ermöglichen eine zuverlässige Verbindung. Die Verschraubung ist lösbar, was den Anschluss von Aufputzarmaturen, Filtern und Absperrventilen erleichtert. Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im System.

Technische Daten

• Ausführung: 2-teilig
• Form: gerade
• Anschluss 1: Pressmuffe, 25 mm Rohraußendurchmesser
• Anschluss 2: Innengewinde zylindrisch (BSPP), 3/4 Zoll (20 mm)
• Gesamtlänge: 64 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zugfestigkeit: > 1600 N
• Gewindenormen: DIN EN 10226-1, DIN EN ISO 228-1

Die Uponor S-Press Plus Verschraubung IG bietet eine sichere, langlebige und hygienische Verbindung für Trinkwasser- und Heizungsinstallationen. Mit ihrer hohen Korrosionsbeständigkeit, geprüften Dichtheit und einfachen Montage ist sie eine zuverlässige Wahl für professionelle Anwendungen. Die Kombination aus Messingwerkstoff, Edelstahl-Presshülse und EPDM-Dichtung sorgt für dauerhafte Funktionalität bei einem maximalen Betriebsdruck von 10 bar.
