Beschreibung

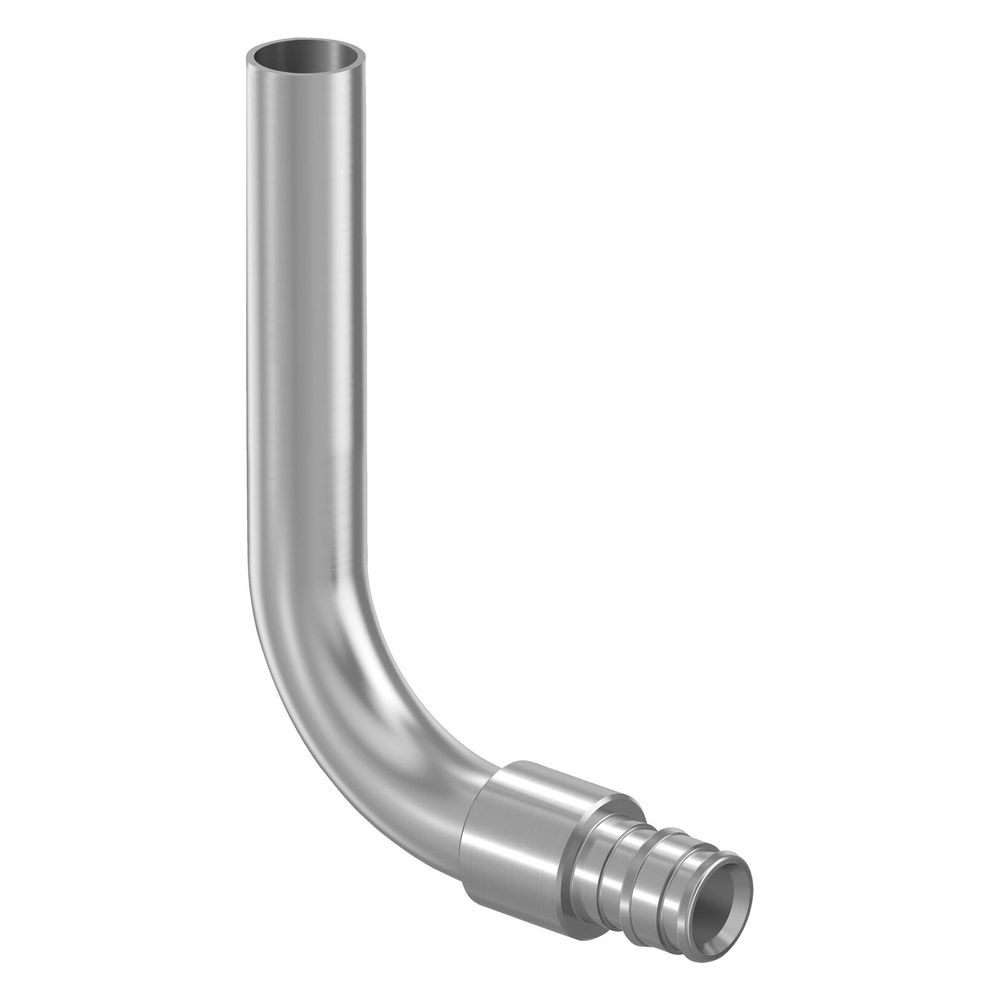

Uponor Smart Radi Anschlussbogen Q und E, 16mm x 15CU, 300mm
Der Uponor Smart Radi Anschlussbogen Q und E ist ein einteiliges Fitting für die Heizkörperanbindung, das eine zuverlässige Verbindung in Heizungsinstallationen ermöglicht. Er ist für Nieder- und Hochtemperatur-Radiatorenanbindungen gemäß DIN EN ISO 15875 konzipiert und verbindet Rohre mit einem Außendurchmesser von 16 mm und 15 mm.
Aus welchen Materialien besteht der Uponor Smart Radi Anschlussbogen und wie ist er aufgebaut?
Der Anschlussbogen besteht aus einem beschichteten Messingfitting und einem beschichteten Kupferrohr. Die Anschlüsse sind als Klemmring ausgeführt, wobei Anschluss 1 einen Außendurchmesser von 16 mm und Anschluss 2 von 15 mm aufweist. Die Längen betragen 65 mm für Anschluss 1 und 300 mm für Anschluss 2. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), was eine zuverlässige Abdichtung sicherstellt. Die Oberfläche der Anschlüsse ist beschichtet, jedoch unbehandelt, um Korrosionsschutz zu bieten.
Für welche Heizungsanwendungen ist der Anschlussbogen geeignet und welche technischen Merkmale besitzt er?
Dieser Anschlussbogen ist speziell für Heizungsanwendungen im Nieder- und Hochtemperaturbereich konzipiert und eignet sich für Radiatorenanbindungen gemäß DIN EN ISO 15875. Er ist reduzierend ausgeführt, um den Übergang zwischen Rohren mit 16 mm und 15 mm Außendurchmesser zu ermöglichen. Das System ist zugfest und systemgebunden, was eine sichere Integration in das Uponor Q&E Rohrsystem sicherstellt. Der maximale Arbeitsdruck beträgt 10 bar bei 20 °C.
Wie erfolgt die Installation des Anschlussbogens und welches Zubehör ist zu beachten?
Der Anschluss des beschichteten Kupferrohres 15 x 1 mm am Heizkörper kann mit der Uponor Klemmverschraubung Cu (Artikelnummer 1013830) erfolgen. Für die sichere Befestigung sind Q&E Sicherungsringe notwendig, die separat bestellt werden müssen.

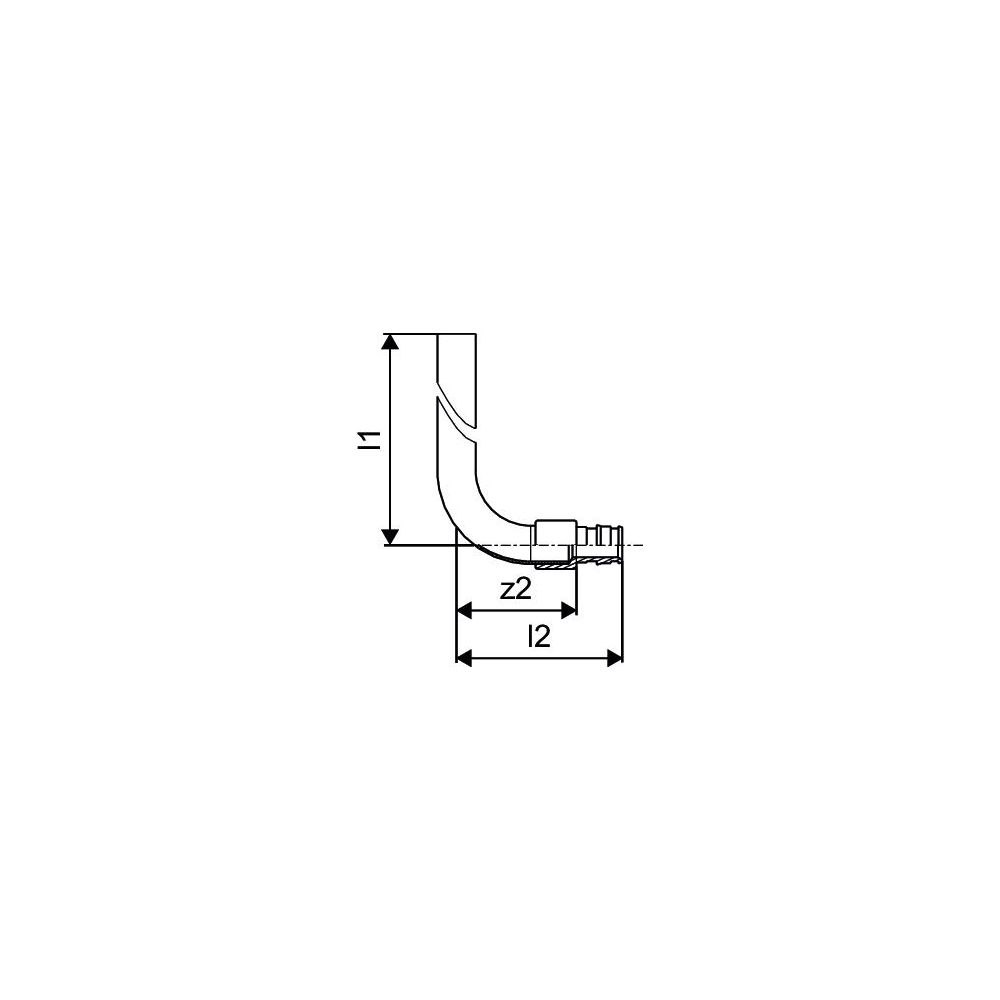

Technische Daten
- Ausführung: 1-teilig
- Form: Bogen mit 90 Grad Winkel
- Anschluss 1: Klemmring, Messing, beschichtet, 16 mm Außendurchmesser, Länge 65 mm
- Anschluss 2: Klemmring, Kupfer, beschichtet, 15 mm Außendurchmesser, Länge 300 mm
- Dichtungsmaterial: EPDM
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Reduzierend: ja
- Zugfest: ja
- Systemgebunden: ja
Der Uponor Smart Radi Anschlussbogen Q und E bietet eine zuverlässige Verbindung für Heizkörperanschlüsse mit unterschiedlichen Rohrdurchmessern. Die Kombination aus Messing- und Kupfermaterialien sowie die Beschichtung sorgen für Langlebigkeit und Korrosionsschutz. Mit einer maximalen Druckbelastung von 10 bar und der Eignung für Nieder- und Hochtemperatur-Heizungsanwendungen ist dieses Fitting eine flexible Lösung für moderne Heizsysteme.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Smart Radi |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1023045 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 47 |
| Artikelnummer | UPONOR-1023045 |
| Ausführung | 1-teilig |
| EAN-13 | 7331541186636 |
| Exzentrisch | nein |
| Form | Bogen |
| Gastec QA Prüfung | nein |
| Gewicht | 0,15 kg |
| Länge Anschluss 1 | 65 |
| Länge Anschluss 2 | 300 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | beschichtet |
| Oberflächenschutz Anschluss 2 | beschichtet |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Kupfer |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
