Uponor Ecoflex Thermo Single Kunststoff-Rohrleitungssystem 63x5,8mm/175mm

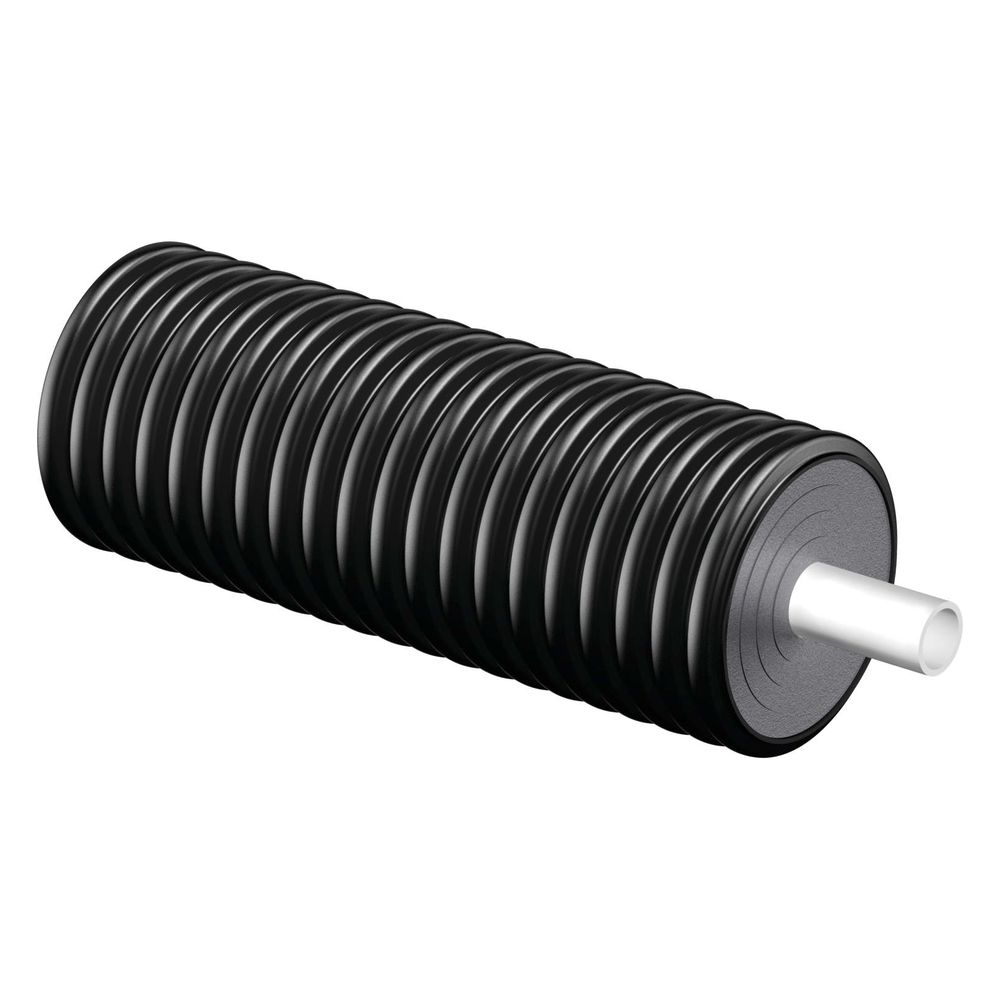

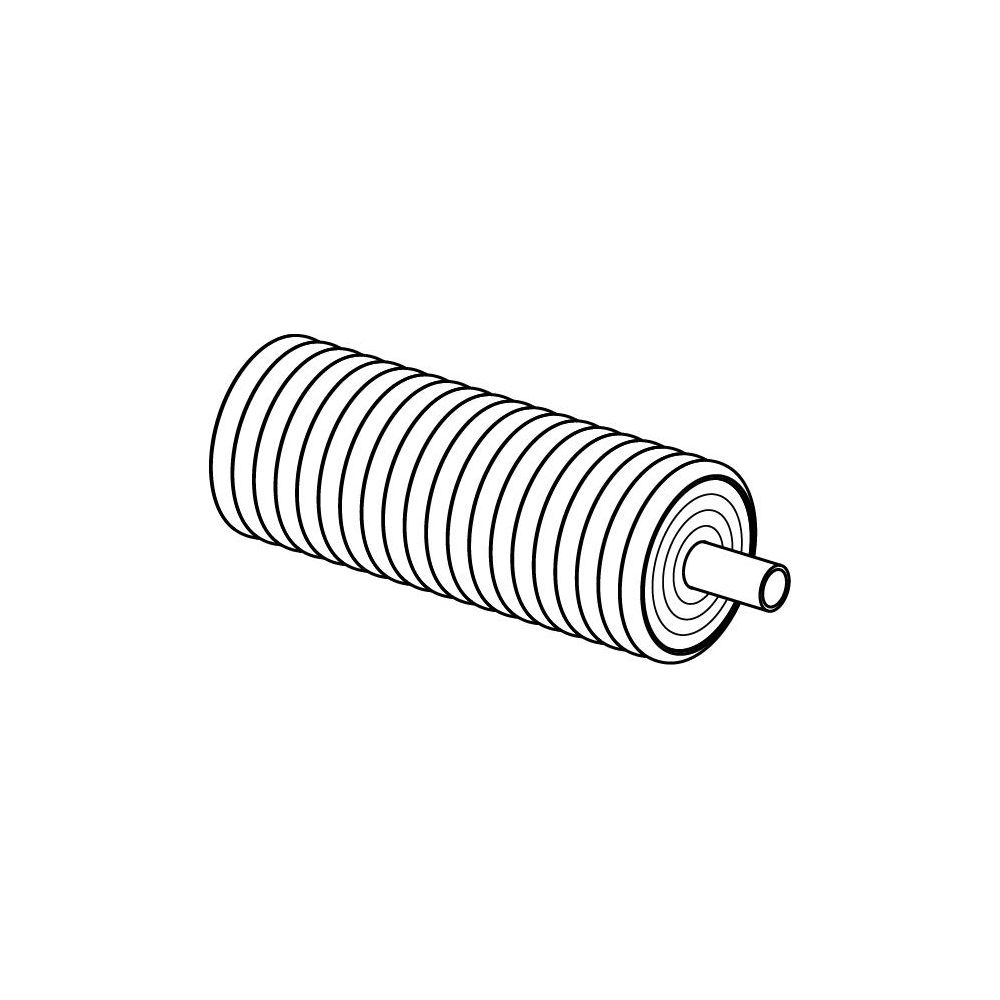

Das Uponor Ecoflex Thermo Single Kunststoff-Rohrleitungssystem 63x5,8mm/175mm aus der Ecoflex Thermo Serie ist ein flexibles, vorgedämmtes und selbstkompensierendes System, das speziell für die Erdverlegung entwickelt wurde. Es dient dem effizienten Transport von Heiz- oder Kühlwasser. Mit einem Mediumrohr aus vernetztem Polyethylen (PE-Xa) mit 63 mm Durchmesser und einer Wanddicke von 5,8 mm, umhüllt von einem 175 mm starken korrugierten HDPE-Mantelrohr, bietet es eine sauerstoffdiffusionsdichte und langlebige Lösung für die Nahwärmeversorgung.

Was zeichnet das Uponor Ecoflex Thermo Single System aus?

Das Uponor Ecoflex Thermo Single System wird gemäß DIN EN 15632 produziert und zeichnet sich durch seine robuste Konstruktion aus. Das naturfarbene Mediumrohr aus vernetztem Polyethylen (PE-Xa) entspricht DIN EN ISO 15875 und ist mit einem Standard Dimension Ratio (SDR) von 11 für einen maximalen Arbeitsdruck von 6 bar ausgelegt. Eine integrierte Sauerstoffsperrschicht macht das Innenrohr sauerstoffdiffusionsdicht gemäß DIN EN 15632 und DIN 4726, wodurch Korrosion und Verrottung verhindert werden. Die Dämmung besteht aus einem mehrlagigen, alterungsbeständigen, geschlossenzelligen und vernetzten Polyethylen-Dämmstoff (PEX-Schaum), der dauerelastisch ist und eine Wasseraufnahme von unter 1 % vol. gemäß DIN EN 15632 und EN 489 aufweist. Das äußere, korrugierte Mantelrohr aus Polyethylen hoher Dichte (PE-HD) in Schwarz schützt das System zuverlässig.

Für welche Anwendungen ist das Rohrleitungssystem geeignet?

Dieses Rohrleitungssystem ist primär für die Erdverlegung konzipiert und dient dem Transport von Heiz- oder Kühlwasser. Es ist für eine maximale Mediumtemperatur von 95 °C kurzzeitig und 80 °C im Dauerbetrieb gemäß DIN EN 15632 ausgelegt, bei einem maximalen Arbeitsdruck von 6 bar. Die Konstruktion ermöglicht eine statische Nachweisführung bei Erd- und Verkehrslasten bis zu SLW 60 (60 t) nach ATV-DVWK-A127, was eine sichere Installation unter anspruchsvollen Bedingungen ermöglicht. Der minimale Biegeradius von 550 mm unterstützt eine flexible Verlegung.

Welche Zertifizierungen bestätigen die Qualität?

Die Qualität und Leistungsfähigkeit des Uponor Ecoflex Thermo Single Rohrleitungssystems wird durch mehrere anerkannte Zertifizierungen bestätigt. Dazu gehören die KOMO Systemzertifizierung auf Basis der Kiwa Richtlinie BRL 5609, die CSTB Systemzertifizierung sowie die Deklaration nach DIN EN 15632 durch die Zertifizierungsstelle Kiwa N.V. Eine DIN CERTCO Wärmeverlustzertifizierung, die nach VDI 2055 überwacht wird, belegt zudem die Energieeffizienz des Systems. Diese Zertifikate unterstreichen die Einhaltung relevanter europäischer Normen und Qualitätsstandards.

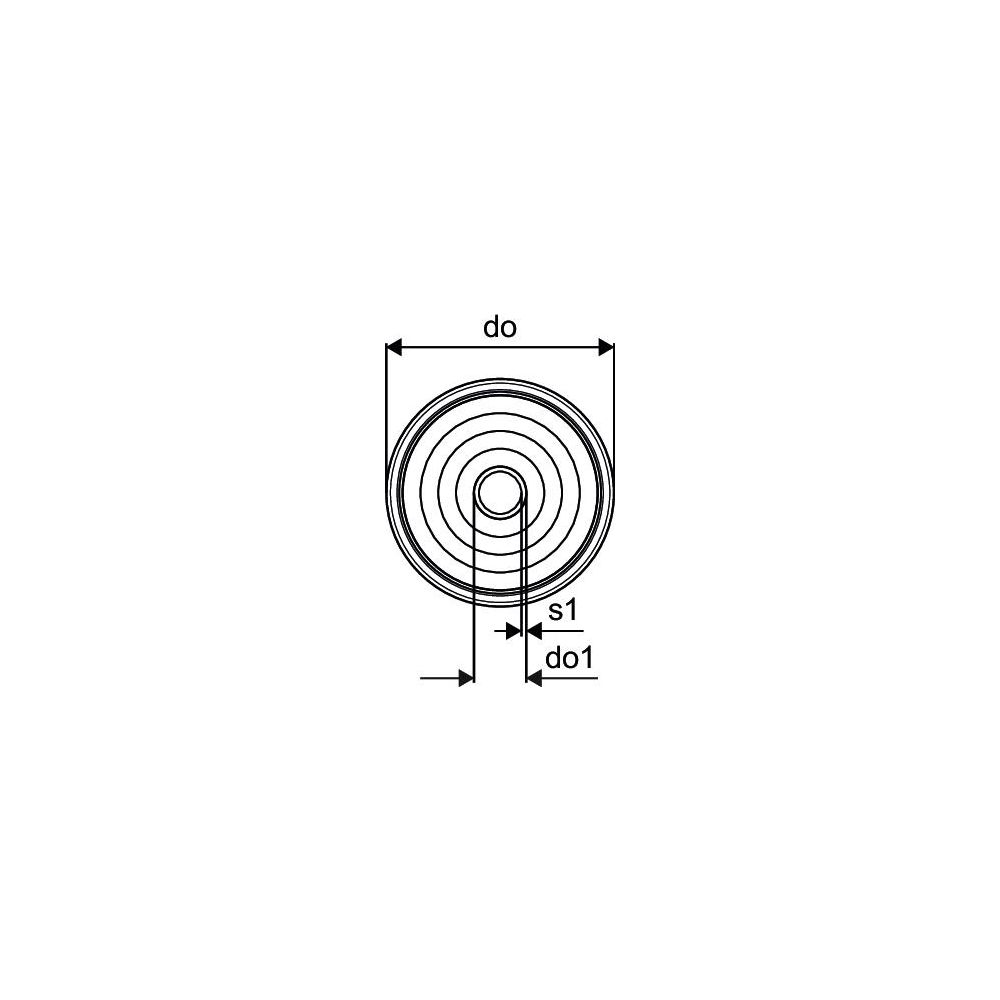

Technische Daten

• Material Innenrohr: PE-Xa
• Durchmesser Innenrohr: 63 mm
• Wanddicke Innenrohr: 5,8 mm
• Material Mantelrohr: PE-HD
• Äußerer Durchmesser Mantelrohr: 175 mm
• Standard Dimension Ratio (SDR): 11
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Min. Biegeradius: 550 mm

Das Uponor Ecoflex Thermo Single Kunststoff-Rohrleitungssystem bietet eine zuverlässige und effiziente Lösung für die Nahwärmeversorgung und Kühlung. Seine flexible, vorgedämmte PE-Xa Rohrkonstruktion mit einem Durchmesser von 63 mm und einer Wanddicke von 5,8 mm, geschützt durch ein 175 mm HDPE Mantelrohr, ist für anspruchsvolle Anwendungen in der Erdverlegung konzipiert. Es ermöglicht den Transport von Medien bei Temperaturen bis zu 80 °C im Dauerbetrieb und einem Arbeitsdruck von 6 bar, was eine hohe Betriebssicherheit sicherstellt.
