Uponor Vario Eurokonusverschraubung Minitec, 9,9x1,1x3/4" Eurokonus
Die Uponor Vario Eurokonusverschraubung Minitec mit den Maßen 9,9 x 1,1 x 3/4 Zoll ist eine gerade, dreiteilige Verbindungslösung aus der Vario Serie für Flächenheizungen und -kühlungen. Sie dient dem Anschluss der Uponor Minitec Comfort Pipes mit 9,9 x 1,1 mm an Uponor Verteiler und Einzelventile. Diese systemgebundene und zugfeste Verschraubung ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt.
Wofür wird die Uponor Vario Eurokonusverschraubung Minitec eingesetzt?
Die Uponor Vario Eurokonusverschraubung Minitec ist speziell für die sichere und systemgebundene Verbindung von Uponor Minitec Comfort Pipes mit einem Rohraußendurchmesser von 9,9 x 1,1 mm an Uponor Verteiler und Einzelventile konzipiert. Sie ist eine wesentliche Komponente für Flächenheizungs- und -kühlungssysteme und ermöglicht eine zuverlässige Integration in das Gesamtsystem. Die Verschraubung ist reduzierend ausgelegt und ermöglicht den Übergang von einem Klemmringanschluss zu einem Eurokonus.
Wie ist die Konstruktion der Eurokonusverschraubung gestaltet?

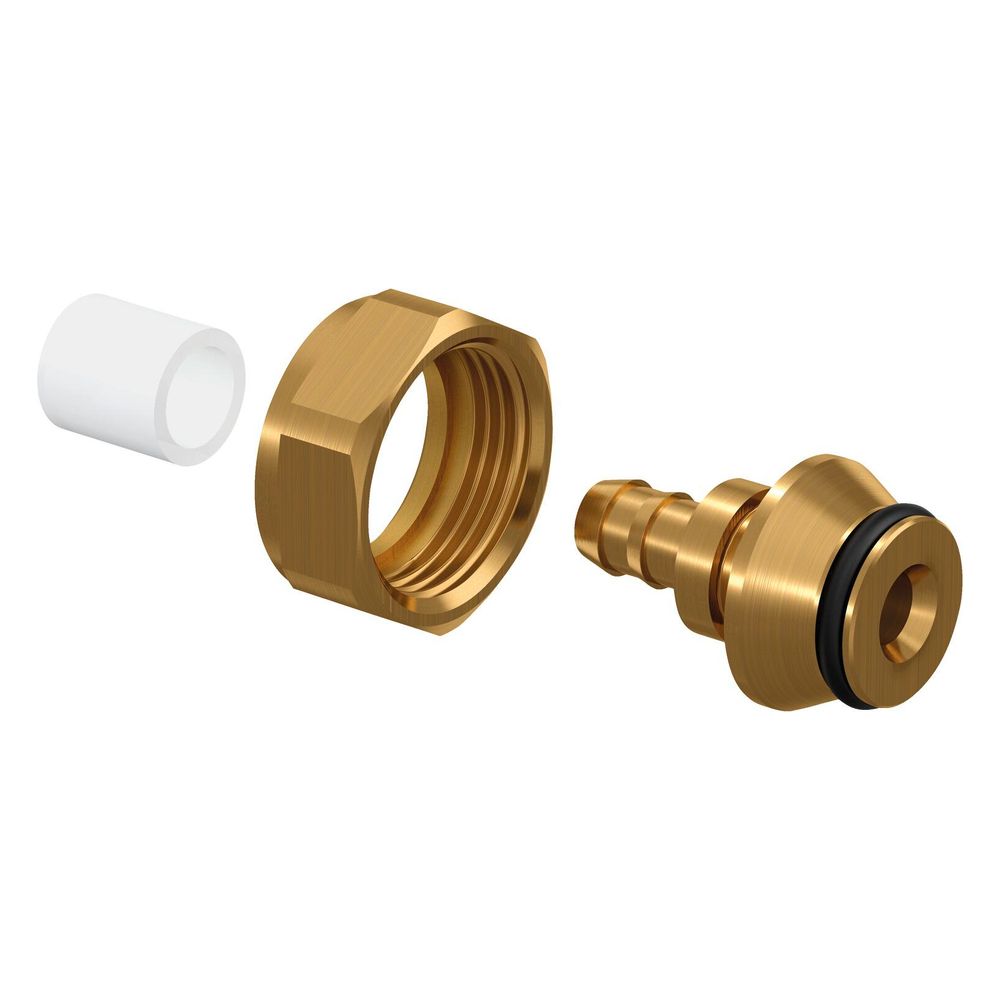

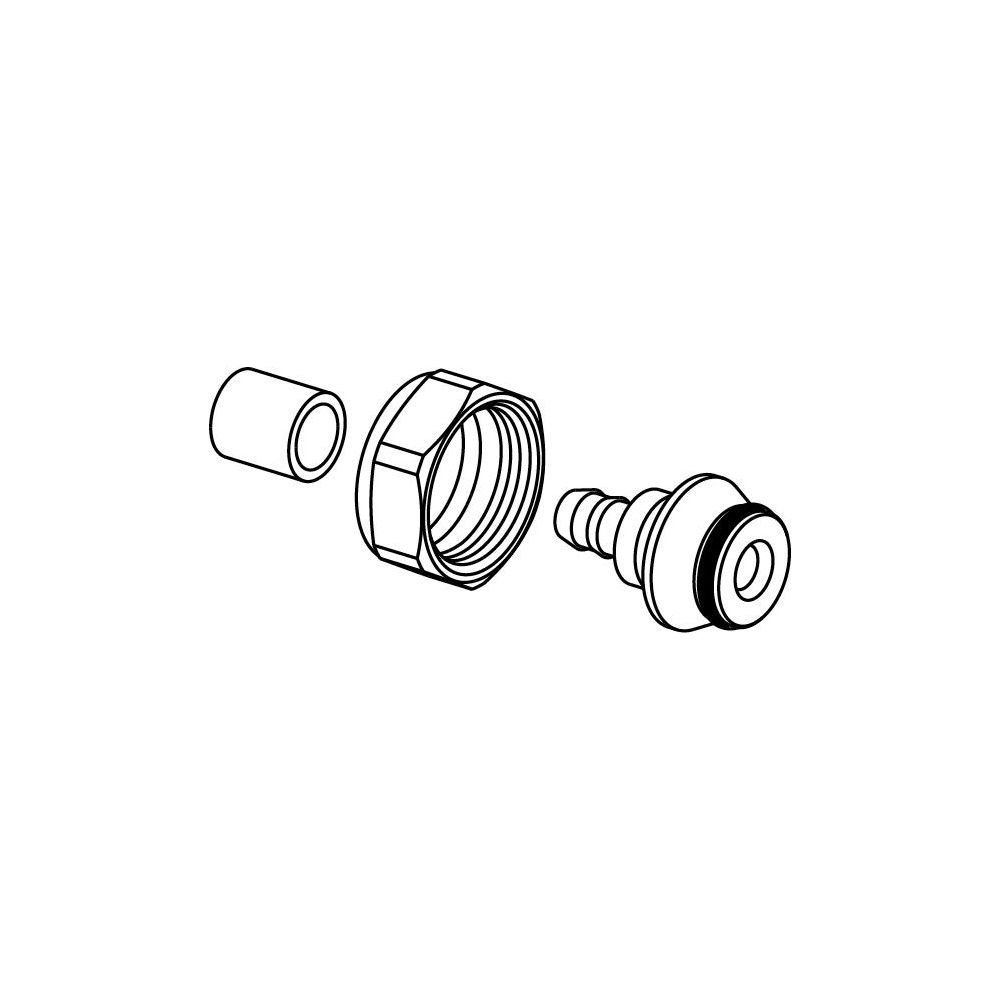

Die Verschraubung ist 3-teilig aufgebaut und besteht aus einer Stützhülse mit O-Ring-Dichtung, einer Überwurfmutter und einem PEX-Ring. Die Stützhülse und die Überwurfmutter sind aus robustem Messing gefertigt, während der PEX-Ring aus vernetztem Polyethylen (PE-Xa) besteht. Das Dichtungsmaterial ist Ethylen-Propylen-Dien-Kautschuk (EPDM), welches eine zuverlässige Abdichtung bietet. Beide Anschlussseiten sind unbehandelt und aus Messing, wobei Anschluss 1 als Klemmring und Anschluss 2 als Eurokonus ausgeführt ist. Die Konstruktion ist gerade und nicht exzentrisch.
Welche technischen Merkmale zeichnen die Verschraubung aus?
Diese gerade Verschraubung ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt und bietet eine zugfeste Verbindung. Der Anschluss 1 ist als Klemmring mit einem Rohraußendurchmesser von 9,9 mm ausgeführt, während Anschluss 2 ein Eurokonus mit einem Nenndurchmesser von 3/4 Zoll (20 mm) ist. Die Verschraubung ist mit Dichtungsmaterial ausgestattet und verfügt über ein DIN-CERTCO-Zertifikat, was die Einhaltung relevanter Standards bestätigt. Sie ist weder exzentrisch noch mit einem Entleerungsventil, Entlüfter oder Stoßnocken versehen und hat eine Länge von 35,4 mm.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Anschluss 2: Eurokonus
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20 mm)
- Rohraußendurchmesser Anschluss 1: 9,9 mm

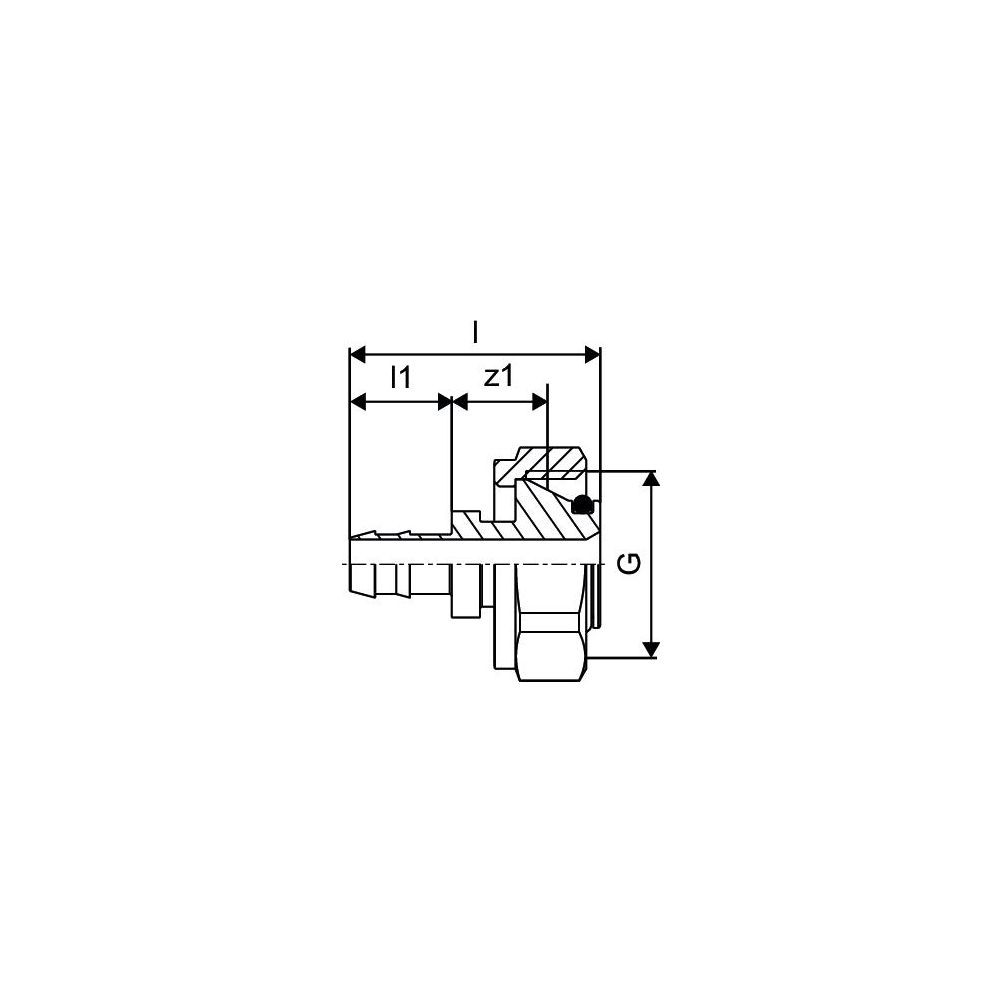

- Länge: 35,4 mm
- Material Dichtung: EPDM
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Werkstoff: Messing
- Systemgebunden: ja
- Zugfest: ja
Die Uponor Vario Eurokonusverschraubung Minitec aus Messing ist eine zuverlässige Systemkomponente für Flächenheizungs- und -kühlungssysteme. Sie ermöglicht die sichere Anbindung von Uponor Minitec Comfort Pipes mit 9,9 x 1,1 mm Außendurchmesser an Verteiler und Ventile. Mit einem maximalen Arbeitsdruck von 6 bar bei 20 °C und der 3-teiligen Konstruktion bietet sie eine zugfeste und dichte Verbindung, die den Anforderungen der DIN-CERTCO-Zertifizierung entspricht.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Vario |
| Hersteller-Produktgruppe | Uponor Minitec |
| Hersteller-Artikelnummer | 1005266 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Eurokonus |
| Artikelnummer | UPONOR-1005266 |
| Ausführung | 3-teilig |
| DIN-CERTCO-Zertifikat | ja |
| EAN-13 | 4021598025011 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,067 kg |
| Länge | 35,4 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 9,9 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
