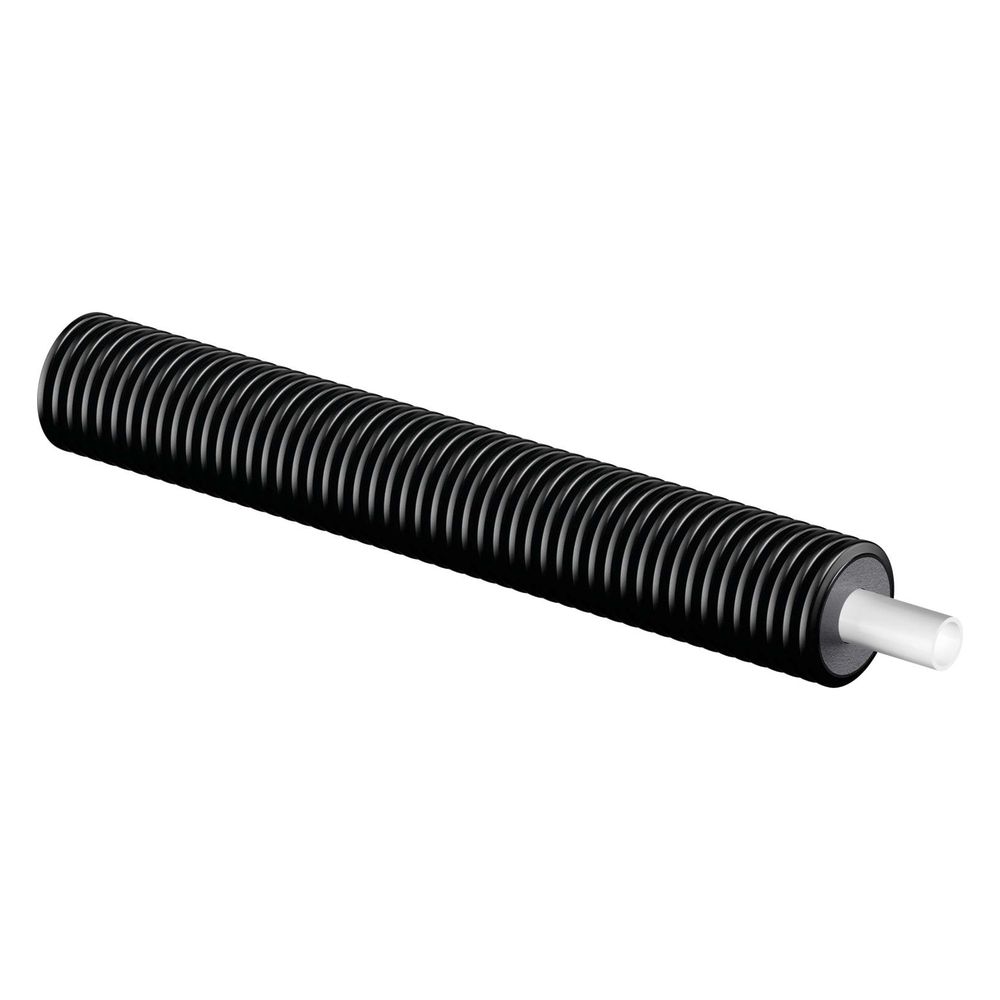

Uponor Ecoflex Thermo Mini Kunststoff-Rohrleitungssystem 25x2,3mm/68mm

Das Uponor Ecoflex Thermo Mini Kunststoff-Rohrleitungssystem 25x2,3mm/68mm aus der Ecoflex Thermo Serie ist ein flexibles, vorgedämmtes Rohrsystem für die Nahwärmeversorgung. Es eignet sich für die Erdverlegung und den Transport von Heiz- oder Kühlwasser bei Medientemperaturen bis 95 °C und einem maximalen Betriebsdruck von 6 bar. Das System ist selbstkompensierend und zeichnet sich durch seine hohe Alterungsbeständigkeit und Sauerstoffdiffusionsdichtheit aus.

Wie ist das Rohrleitungssystem aufgebaut?

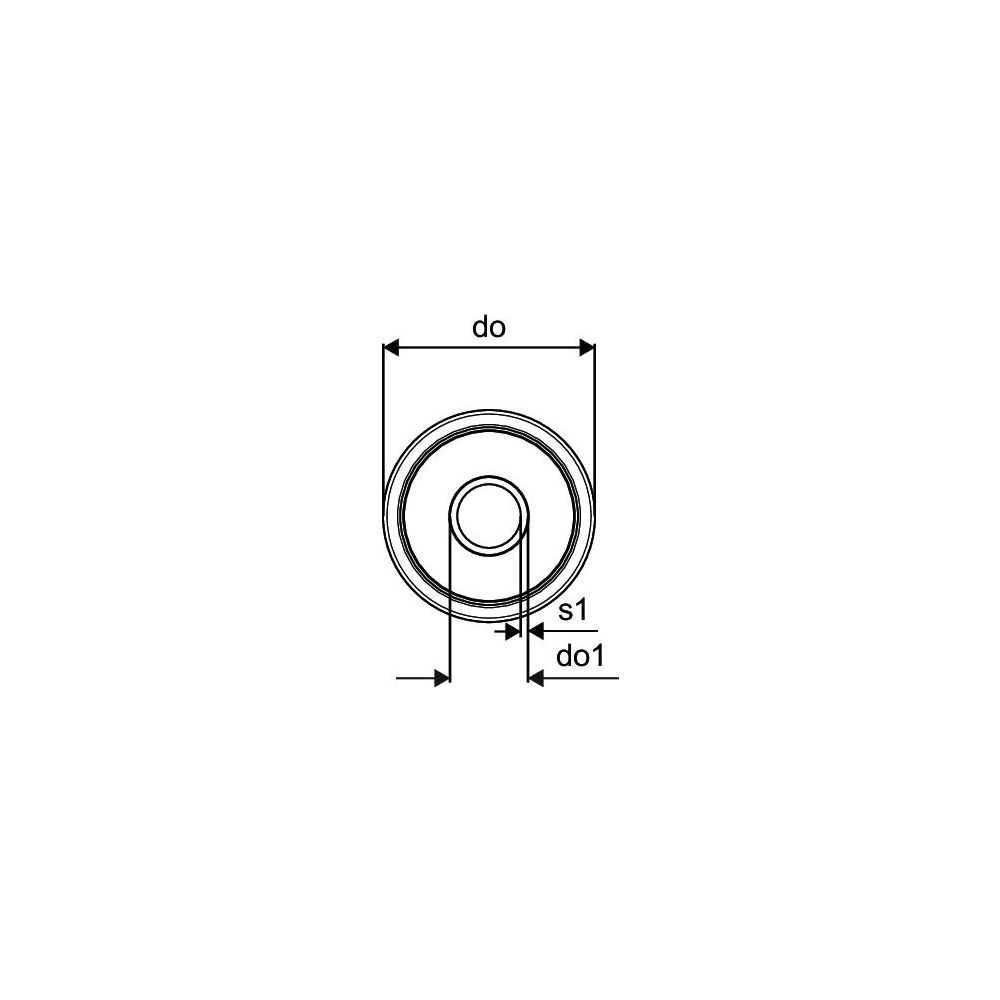

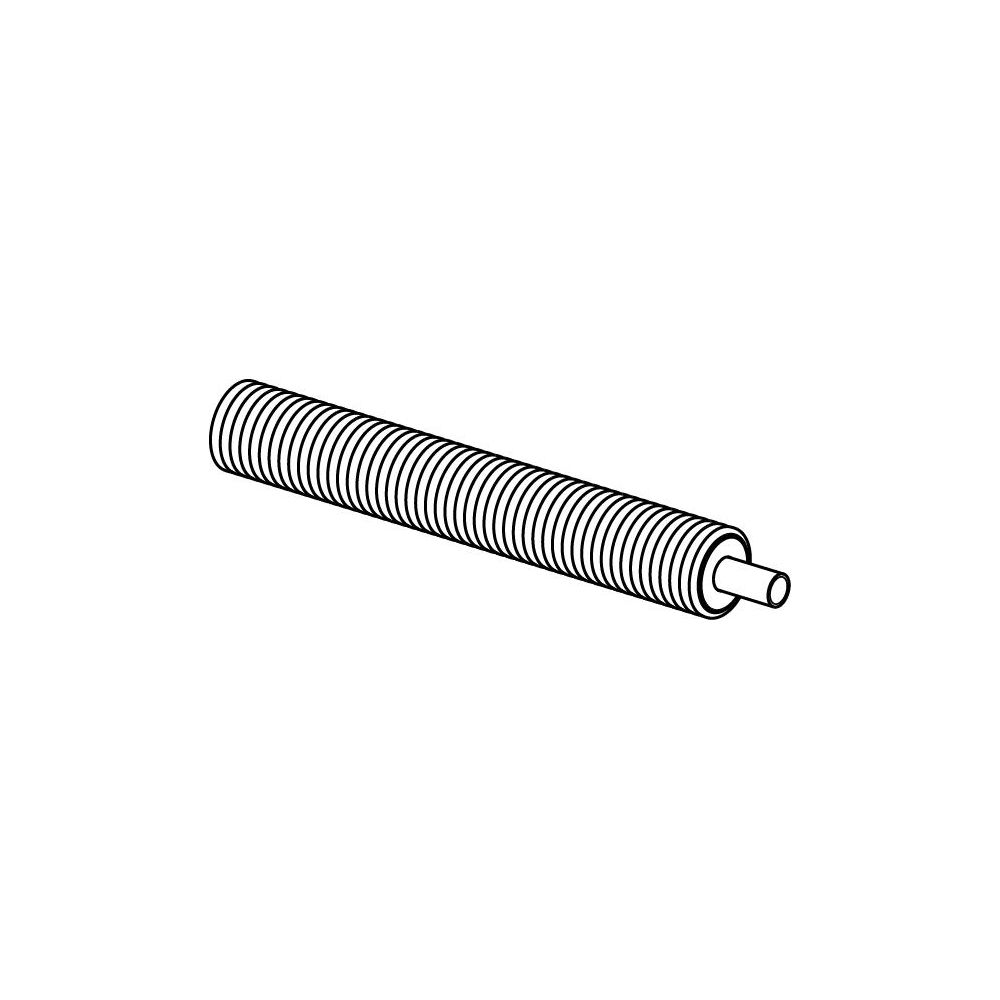

Das Rohrleitungssystem besteht aus einem einzelnen Mediumrohr aus vernetztem Polyethylen (PE-Xa) mit einem Durchmesser von 25 mm und einer Wandstärke von 2,3 mm. Das Innenrohr ist naturfarben und sauerstoffdiffusionsdicht gemäß DIN EN 15632. Umgeben wird das Mediumrohr von einer Dämmung aus geschlossenzelligem PEX-Schaum, die dauerelastisch und alterungsbeständig ist. Das äußere Mantelrohr besteht aus korrugiertem Polyethylen hoher Dichte (HDPE) in schwarzer Farbe mit einem Außendurchmesser von 68 mm.

Welche technischen Eigenschaften und Normen erfüllt das System?

Das System wird gemäß DIN EN 15632 produziert und ist mit mehreren Zertifizierungen ausgestattet, darunter die CSTB Systemzertifizierung, KOMO Systemzertifizierung auf Basis der Kiwa Richtlinie BRL 5609 sowie die DIN CERTCO Wärmeverlustzertifizierung. Es erfüllt die Anforderungen an die statische Nachweisführung bei Erd- und Verkehrslasten (SLW 60 = 60 t) nach ATV-DVWK-A127 und wird nach VDI 2055 überwacht. Die Sauerstoffdiffusionsdichtheit des Mediumrohrs sorgt für eine hohe Betriebssicherheit.

Für welche Anwendungen ist das Ecoflex Thermo Mini Rohrsystem geeignet?

Das Rohrleitungssystem ist speziell für die Nahwärmeversorgung konzipiert und eignet sich für die Verlegung im Erdreich. Es transportiert zuverlässig Heiz- und Kühlwasser und ist für den Dauerbetrieb bei Temperaturen bis 80 °C ausgelegt, mit einer kurzzeitigen Belastbarkeit bis 95 °C. Die maximale Druckbelastung beträgt 6 bar, was den Einsatz in anspruchsvollen Heiz- und Kühlsystemen ermöglicht.

Wie flexibel und widerstandsfähig ist das Rohrsystem?

Das Ecoflex Thermo Mini System ist flexibel und selbstkompensierend, was die Verlegung erleichtert und Spannungen im Rohrsystem reduziert. Der minimale Biegeradius beträgt 200. Die Dämmung aus PEX-Schaum ist wasseraufnahmearm (< 1,0 % Volumen gemäß EN 489) und sorgt für eine effiziente Wärmedämmung mit einem Wärmeleitkoeffizienten von 0,04. Das Mantelrohr aus HDPE ist korrosionsbeständig und schützt das System vor mechanischen Einflüssen.

Technische Daten

• Mediumrohr Durchmesser: 25 mm
• Wandstärke Innenrohr: 2,3 mm
• Außendurchmesser Mantelrohr: 68 mm
• Mantelrohr Werkstoff: HDPE
• Standard Dimension Ratio (SDR): 11
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 80 °C
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Wärmeleitkoeffizient Dämmung: 0,04
• Min. Biegeradius: 200

Das Uponor Ecoflex Thermo Mini Kunststoff-Rohrleitungssystem bietet eine zuverlässige Lösung für die Nahwärmeversorgung mit flexibler Verlegung und hoher Beständigkeit gegen Temperatur- und Druckbelastungen. Die Kombination aus PE-Xa Mediumrohr, hochwertiger Dämmung und robustem HDPE-Mantelrohr sorgt für eine effiziente Wärme- und Kälteleitung bei gleichzeitig hoher Betriebssicherheit und Langlebigkeit.
