Beschreibung

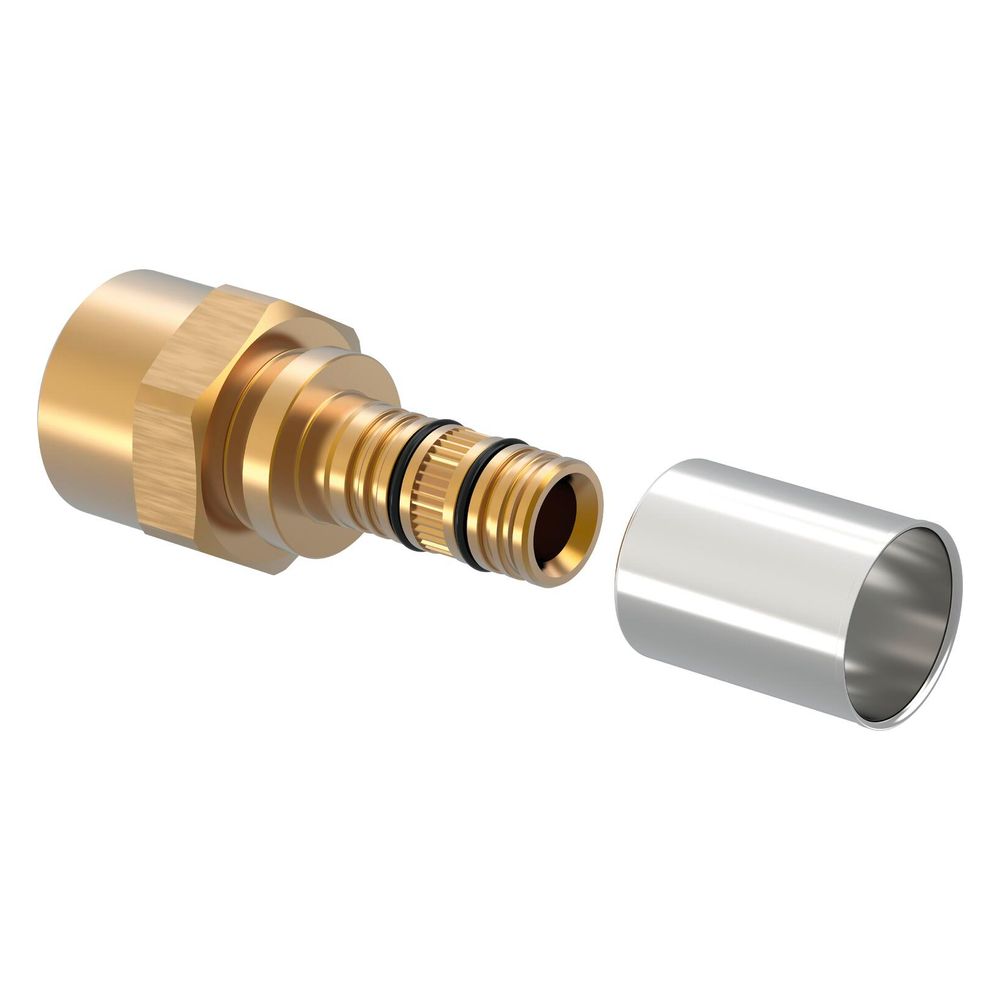

Uponor Multi Press-Muffe, 17mm x Rp 1/2" FT, 1005060
Die Uponor Multi Press-Muffe, 17mm x Rp 1/2" FT, aus der Serie Multi ist ein hochwertiges Verbindungselement für Flächenheizungen und -kühlungen. Sie dient dem Übergang von PE-Xa-Rohren auf Innengewinde mit zylindrischem BSPT-Rp-Gewinde und ist speziell für die Verwendung mit der Rapex Pressfittingtechnik konzipiert. Die Muffe besteht aus Messing mit einer Presshülse aus Edelstahl und ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt.
Wie ist die Uponor Multi Press-Muffe aufgebaut?
Die Press-Muffe ist zweiteilig und gerade ausgeführt. Sie besteht aus einer Übergangsmuffe und einer Presshülse. Beide Anschlussseiten sind aus Messing gefertigt, wobei die Presshülse aus Edelstahl besteht. Die Muffe verfügt über eine unbehandelte Oberfläche an beiden Anschlüssen und ist mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, das eine sichere Abdichtung sicherstellt.
Für welche Rohr- und Verbindungssysteme ist die Press-Muffe geeignet?
Das Produkt ist speziell für die Verbindung von PE-Xa-Rohren mit der Rapex Pressfittingtechnik von Uponor ausgelegt. Der Anschluss 1 ist eine Pressmuffe mit einem Rohraußendurchmesser von 17 mm, während Anschluss 2 ein zylindrisches Innengewinde (BSPT-Rp) mit einem Nenndurchmesser von 1/2 Zoll (15) besitzt. Die Muffe ist systemgebunden und ermöglicht eine zuverlässige Verbindung zwischen Kunststoffrohren und Gewindefittings.
Wie erfolgt die Montage der Press-Muffe?
Die Verbindung wird durch Verpressen mit der Rapex Pressbacke hergestellt. Die Arbeitslängen betragen jeweils 7 an beiden Anschlüssen, was eine sichere und dauerhafte Verbindung sicherstellt. Die Muffe ist nicht exzentrisch, besitzt keine Stoßnocken und ist nicht verschlossen, was die Montage vereinfacht.
Welche technischen Eigenschaften und Belastungen sind zu beachten?
Die Press-Muffe ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt und zugfest. Die Materialien Messing und Edelstahl ermöglichen eine hohe Korrosionsbeständigkeit und Langlebigkeit. Die Dichtung aus EPDM ist beständig gegen viele Medien und Temperaturschwankungen.
Technische Daten
- Ausführung: 2-teilig
- Form: gerade
- Anschluss 1: Pressmuffe, Rohraußendurchmesser 17 mm, Länge 35, Arbeitslänge 7
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp, Nenndurchmesser 1/2 Zoll (15), Länge 22, Arbeitslänge 7
- Material Anschluss 1 und 2: Messing
- Presshülse: Edelstahl
- Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Systemgebunden: ja
- Zugfest: ja
Die Uponor Multi Press-Muffe bietet eine zuverlässige und langlebige Verbindungslösung für PE-Xa-Rohre und Gewindefittings. Mit ihrer robusten Messingausführung, der Edelstahl-Presshülse und der EPDM-Dichtung ist sie für den Einsatz in Flächenheizungen und -kühlungen geeignet und ermöglicht eine sichere Verbindung bei einem Arbeitsdruck von bis zu 10.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Multi |
| Hersteller-Produktgruppe | Uponor Rapex |
| Hersteller-Artikelnummer | 1005060 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 7 |
| Arbeitslänge Anschluss 2 | 7 |
| Artikelnummer | UPONOR-1005060 |
| Ausführung | 2-teilig |
| EAN-13 | 7331541137829 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,086 kg |
| Länge | 57 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 22 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 17 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
