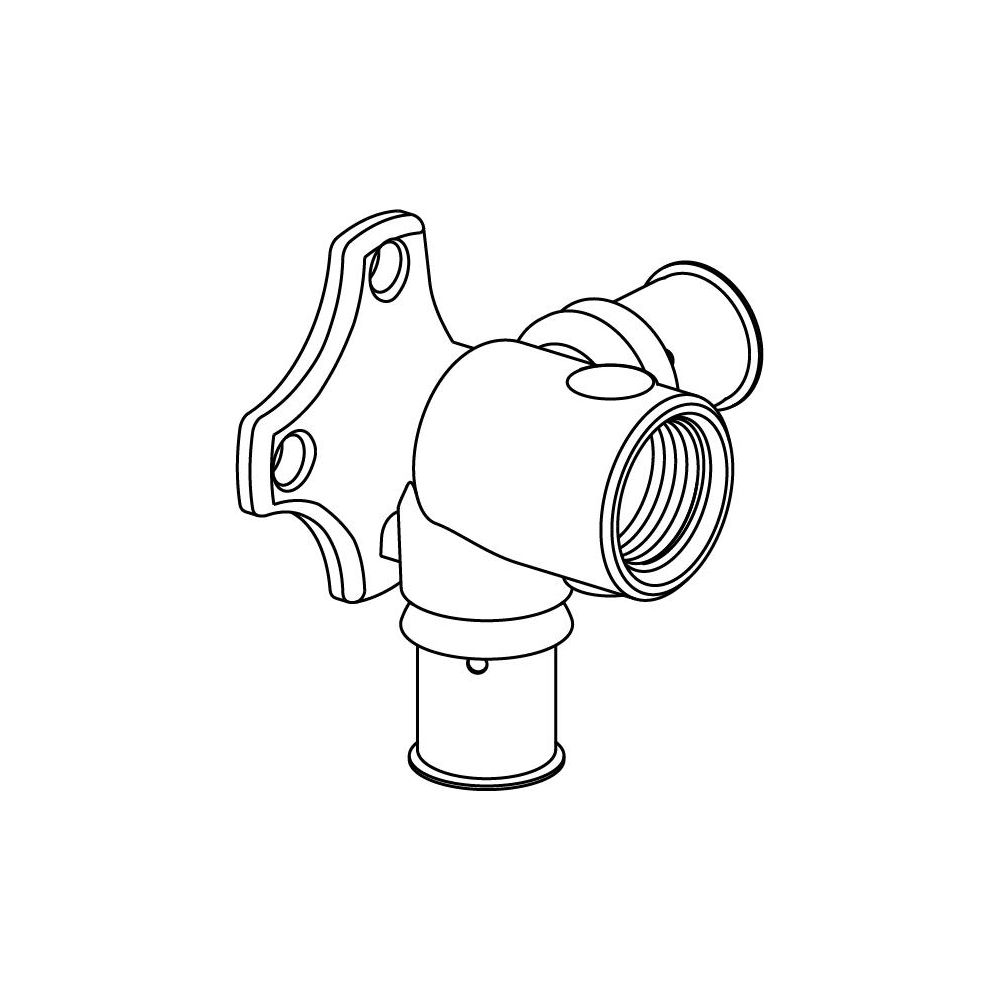

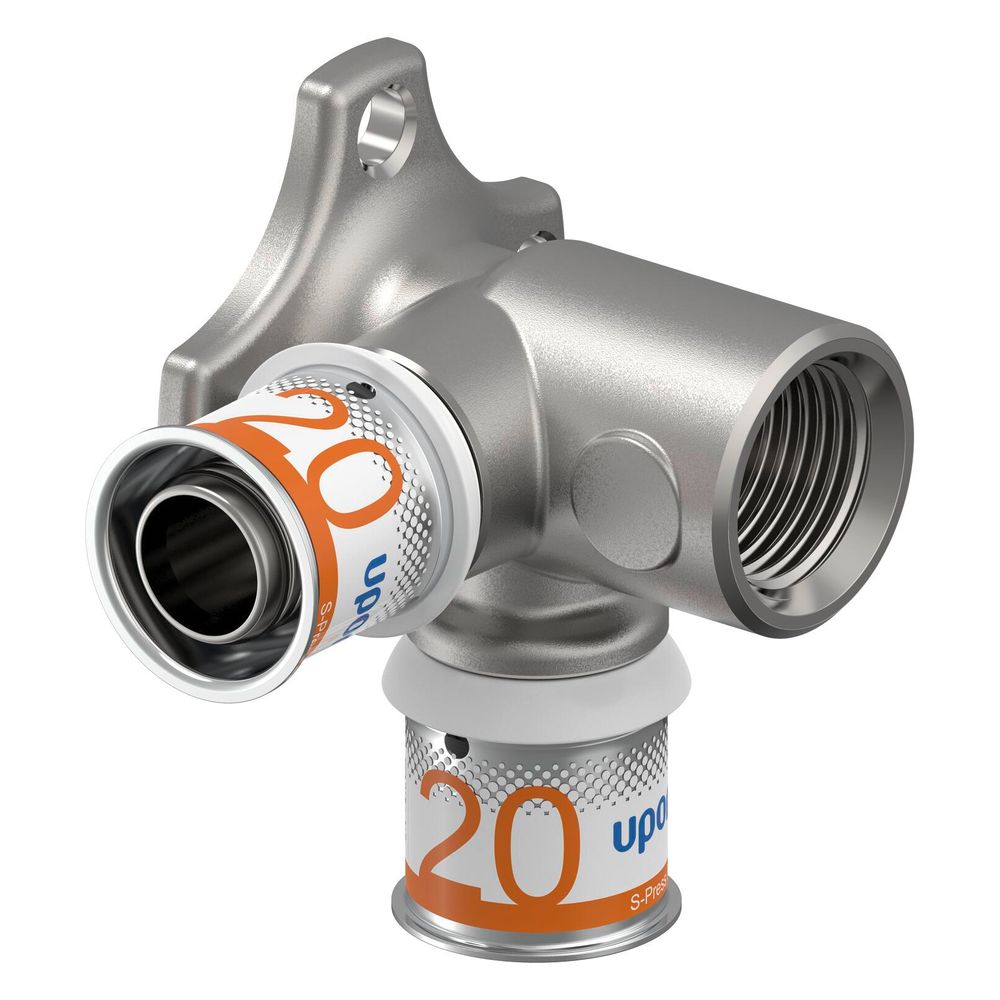

Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang, 20mm x Rp 1/2" FT-20

Die Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang, 20mm x Rp 1/2" FT-20 aus der S-Press PLUS Serie ist ein hochwertiger Metall Pressfitting. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, eignet sich dieses Bauteil ideal für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen. Die durchgängig rechtwinklige Form ermöglicht eine sichere und effiziente Installation für die Auf- und Unterputzmontage.

Wie ist die Uponor S-Press Plus Doppel-Wandscheibe konstruiert?

Der Fitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit einer zusätzlichen zweischichtigen Innenverzinnung zum Korrosionsschutz. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Materialqualität. Die Verbindung erfolgt als längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt.

Welche Vorteile bietet die Installation und Sicherheit des S-Press Plus Fittings?

Die Installation der Uponor S-Press Plus Fittings ist besonders effizient, da das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres erfolgen kann. Eine hohe Prüfsicherheit vor und während der Dichtheitsprobe wird durch eine besondere Verpresst-Kennzeichnung sichergestellt. Das System ist bei einer Dichtheitsprobe mit 150 mbar Überdruck unverpresst undicht, was die Sicherheit der Installation erhöht. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Für welche Anwendungen ist der Fitting geeignet und welche Merkmale zeichnen ihn aus?

Die Doppel-Wandscheibe ist für die Auf- und Unterputzmontage konzipiert und kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen und Kühlen. Der Fitting ist durchflussoptimiert, was zu geringen Druckverlusten führt. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu Produktinformationen. Das Innengewinde ist nach DIN EN 10226-1 genormt. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Zertifikate wie DVGW/ÖVGW und KIWA/KOMO bestätigen die Qualität.

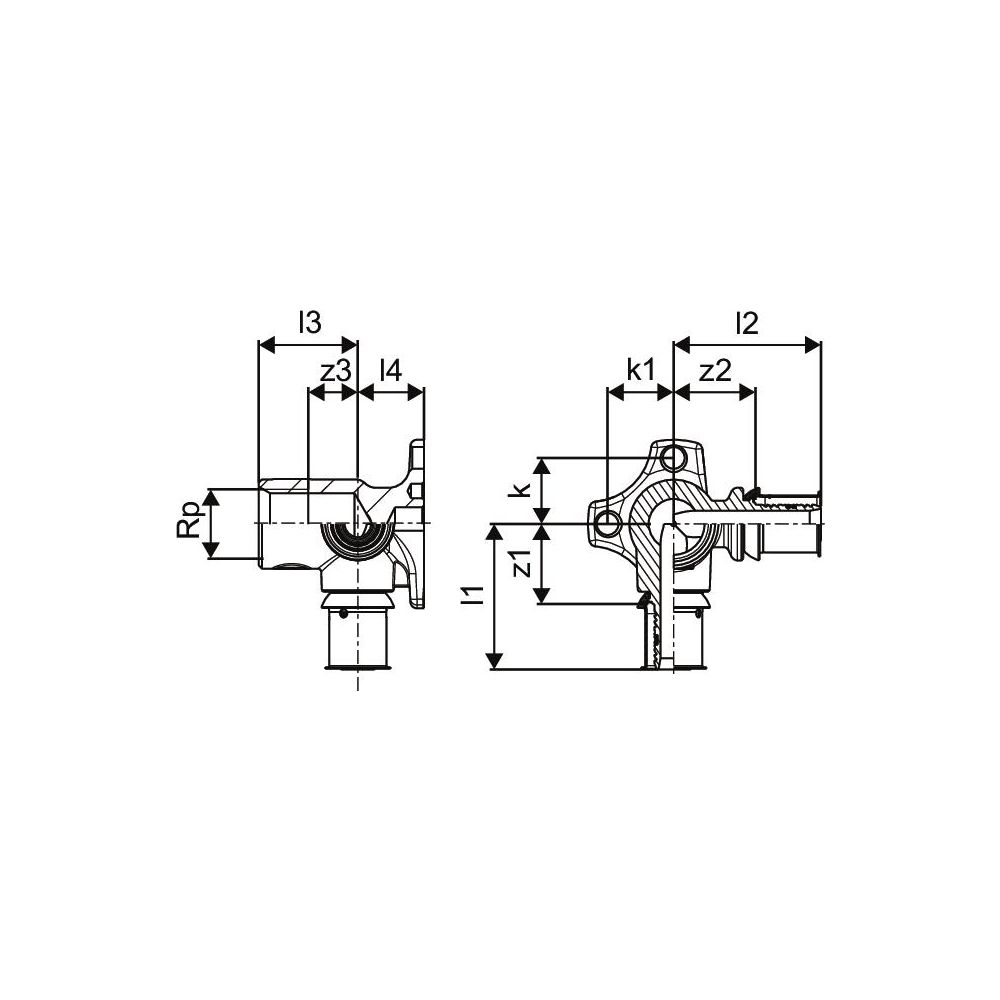

Technische Daten

• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Oberflächenschutz: verzinnt
• Form: durchgängig rechtwinklig
• Anschluss: Pressmuffe
• Gewindemaß Armatur: 1/2 Zoll
• Rohraußendurchmesser Anschluss 1: 20
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Min. Mediumtemperatur (Dauerbetrieb): 0
• Max. Arbeitsdruck bei 20 °C: 10

Die Uponor S-Press Plus Doppel-Wandscheibe 90 Grad lang bietet eine langlebige und korrosionsbeständige Lösung für Trinkwasser- und Heizungsinstallationen. Mit einer maximalen Mediumtemperatur von 70 und einem Arbeitsdruck von bis zu 10 bei 20 °C erfüllt das Produkt die Anforderungen moderner Haustechnik. Die einfache Montage ohne Kalibrieren und Entgraten sowie die hohe Prüfsicherheit machen diesen Fitting zu einer zuverlässigen Komponente im Verbundrohrsystem.
