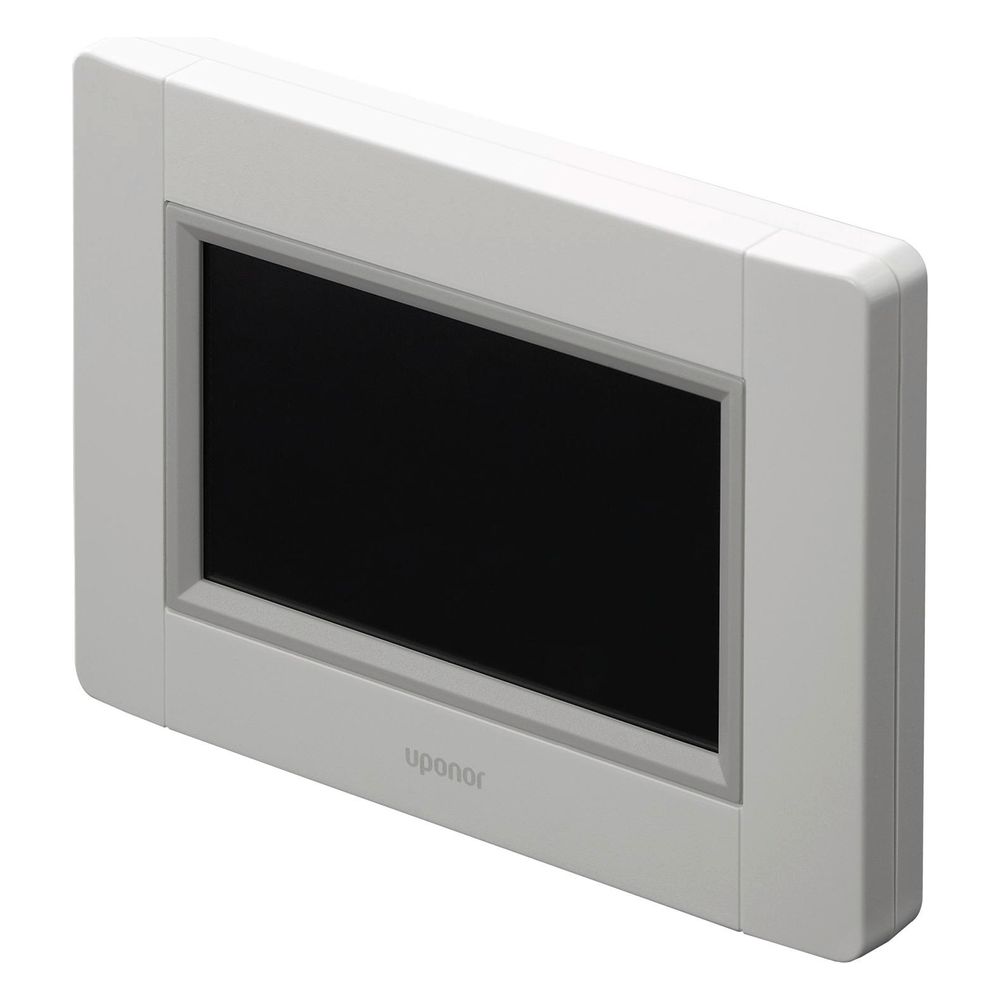

Uponor Smatrix Base PRO Bedienmodul, I-147 Bus, 1087161

Das Uponor Smatrix Base PRO Bedienmodul I-147 Bus ist eine zentrale Steuereinheit für Flächenheiz- und Kühlsysteme. Es versorgt den Nutzer mit Systeminformationen und ermöglicht die Programmierung aller systemrelevanten Einstellungen in Kombination mit dem Smatrix Base-PRO-Controller. Das bedienungsfreundliche Touch-Panel erlaubt eine einfache Navigation und Steuerung von bis zu 16 Regelmodulen. Es ist auch als Ersatzteil für den Uponor Smatrix Base PRO Regler X-147 Bus geeignet.

Welche Funktionen bietet das Uponor Smatrix Base PRO Bedienmodul I-147?

Das Bedienmodul I-147 verfügt über ein Touch-Panel mit Hintergrundbeleuchtung und eine klare, intuitive Menüstruktur in mehreren Sprachen. Ein integrierter Installations-Assistent vereinfacht die Inbetriebnahme. Es unterstützt die Steuerung von bis zu 16 Regelmodulen und bietet umfassende Informationen und Einstellungen.

Wie unterstützt das Bedienmodul die Temperaturregelung?

Für eine präzise Temperaturregelung stehen verschiedene Funktionen zur Verfügung. Dazu gehören Programme zur Temperaturabsenkung für jeden Kanal, die Einstellung von maximalen und minimalen Temperaturgrenzen sowie eine spezielle Urlaubstemperatur-Einstellung. Die automatische Anpassung an Sommer- und Winterzeit sorgt für durchgängigen Komfort.

Welche Diagnose- und Optimierungsfunktionen sind integriert?

Das System verfügt über einen Autoabgleich und eine Raum-Check-Funktion zur Optimierung der Heiz- und Kühlleistung. Eine Raum Bypass-Funktion sowie eine umfassende Systemdiagnose unterstützen den effizienten Betrieb. Die Trend Visualisierung zeigt Soll- und Ist-Temperaturen an, während erweiterte Einstellungen für den Kühlbetrieb zur Verfügung stehen. Softwareänderungen und Sprachpakete können über eine Micro SD-Karte eingespielt werden.

Wie ist das Bedienmodul aufgebaut und für die Installation vorbereitet?

Das Bedienmodul ist für die Aufbau-Montage konzipiert und wird inklusive Montagematerial und Wandhalterung geliefert. Es besitzt eine Schutzart IP20 und entspricht der Schutzklasse II. Die kompakte Bauform mit einer Baulänge von 150 mm, einer Bauhöhe von 108,5 mm und einer Bautiefe von 43 mm ermöglicht eine einfache Installation an der Wand. Die Versorgungsspannung beträgt 230 V AC, und die Kommunikation erfolgt über den RS-485 Bus. Die Farbe ist Verkehrsweiß RAL 9016.

Technische Daten

• Montageart: Aufbau
• Baulänge: 150 mm
• Bauhöhe: 108,5 mm
• Bautiefe: 43 mm
• Spannungsart: AC
• Versorgungsspannung: 230 V AC
• Schutzart: IP20
• Schutzklasse: II
• Kommunikationsbus: RS-485
• Farbe: Verkehrsweiß RAL 9016

Das Uponor Smatrix Base PRO Bedienmodul I-147 bietet eine umfassende und benutzerfreundliche Schnittstelle für die Steuerung moderner Flächenheiz- und Kühlsysteme. Mit seiner Fähigkeit, bis zu 16 Regelmodule zu verwalten, präzisen Temperaturregelungsfunktionen und umfangreichen Diagnosemöglichkeiten, sorgt es für hohen Komfort und effizienten Betrieb. Die einfache Aufbau-Montage, eine Versorgungsspannung von 230 V AC und die Schutzart IP20 runden das Profil dieses vielseitigen Bedienmoduls ab.

Lieferumfang

• 1x Uponor Smatrix Base PRO Bedienmodul I-147
• 1x Montagematerial
• 1x Wandhalterung
