Beschreibung
Uponor Wipex RS Adapter PN 6, DR 63x5,8mm RS 2, 1047013
Der Uponor Wipex RS Adapter PN 6, DR 63x5,8mm RS 2 aus der Uponor Wipex Serie ist eine robuste und zuverlässige Verbindungslösung für die Nahwärmeversorgung. Dieser einteilige Adapter ermöglicht den Übergang von PE-Xa 6 bar oder PE 100-RC Rohren auf eine RS-Verbindung zum MLC Verbundrohr. Gefertigt aus korrosions- und entzinkungsbeständigem Messing, ist er für anspruchsvolle Anwendungen in verschiedenen Rohrsystemen wie VIP Thermo, Thermo, Varia, Supra und Supra PLUS konzipiert.
Wie ist der Uponor Wipex RS Adapter konstruiert und welche Materialien werden verwendet?

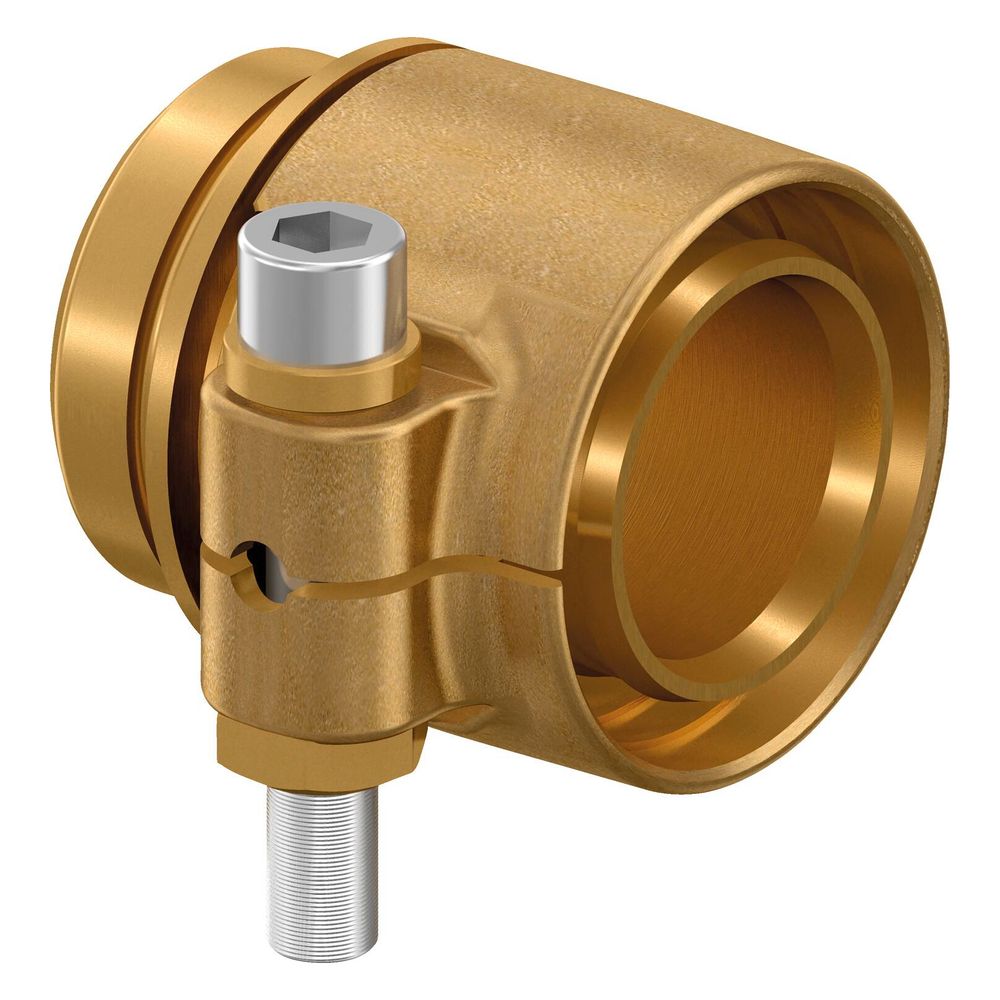

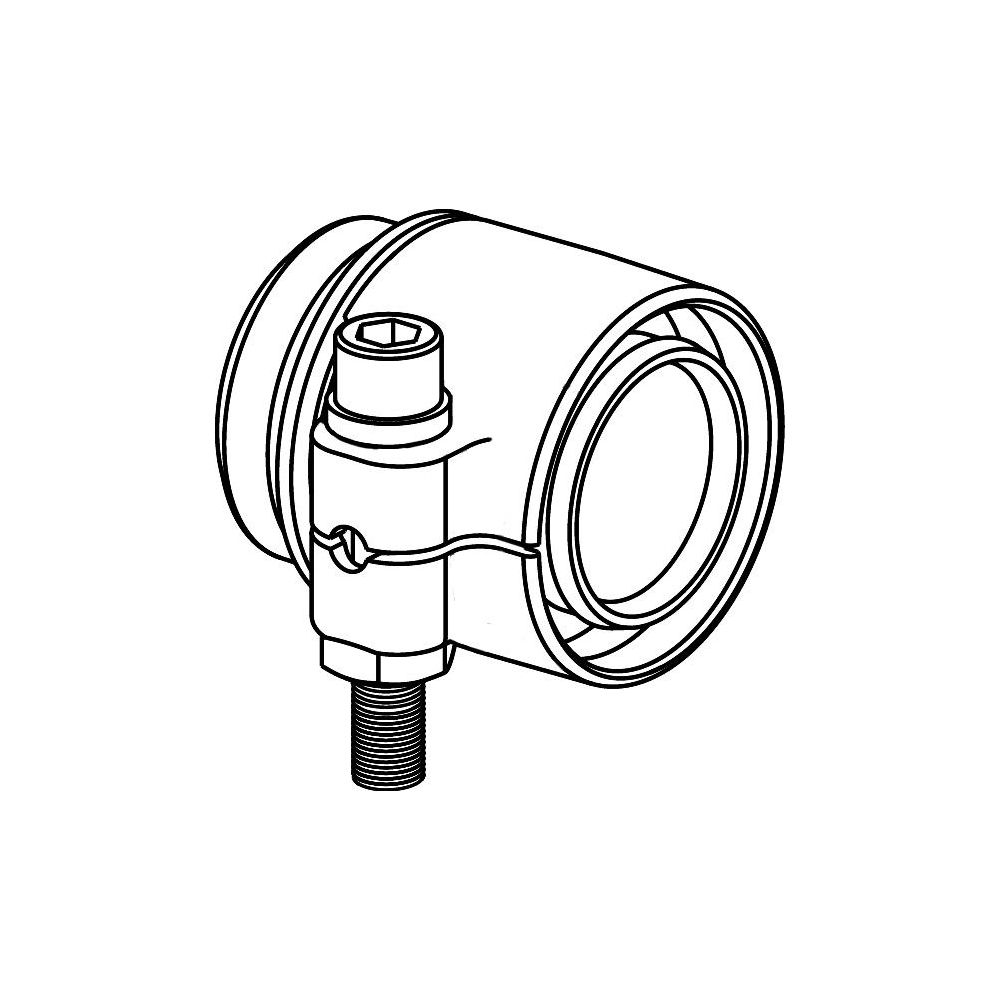

Der Adapter ist als gerades, einteiliges Bauteil ausgeführt. Die Anschlüsse bestehen aus korrosionsbeständigem und entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Anschluss 1 ist ein Klemmanschluss, während Anschluss 2 eine Einsteckverbindung (Push-Fitting) bietet. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist integriert, um eine zuverlässige Abdichtung zwischen den Wipex Formteilen und Übergangsnippeln sicherzustellen. Das Schraubenset beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Die Klemmhülse ist mit Kunststoffplättchen vorgeweitet, passend für Dimensionen von 63 bis 110 mm.
Für welche Rohrsysteme und Anwendungen ist der Adapter geeignet?
Der Wipex RS Adapter ist ein Fittingsystem für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er ermöglicht die Verbindung von PE-Xa 6 bar oder PE 100-RC Mediumrohren mit Übergangsnippeln, die ein zylindrisches Außengewinde besitzen. Die Konstruktion ist systemgebunden und zugfest, was eine sichere und dauerhafte Verbindung in Nahwärmeversorgungsanlagen ermöglicht.
Welche Druck- und Temperaturbereiche sind zulässig?
Der Adapter ist für eine maximale Temperaturbelastung von +95 °C ausgelegt. Bei dieser Temperatur beträgt der maximale Arbeitsdruck 6 bar. Bei einer Temperatur von +20 °C ist ein maximaler Arbeitsdruck von 16 bar zulässig. Diese Werte entsprechen den Anforderungen für den Einsatz in Nahwärmeversorgungen und ermöglichen eine hohe Betriebssicherheit.
Technische Daten
- Hersteller-Serie: Wipex
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Klemmanschluss
- Anschluss 2: Einsteck (Push-Fitting)
- Rohraußendurchmesser Anschluss 1: 63 mm
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Max. Temperaturbelastung: +95 °C
- Max. Arbeitsdruck bei +20 °C: 16 bar
Der Uponor Wipex RS Adapter PN 6, DR 63x5,8mm RS 2 bietet eine zuverlässige und langlebige Lösung für Rohrverbindungen in der Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ermöglicht dieser Adapter eine sichere Verbindung. Er ist für Temperaturen bis +95 °C und Drücke bis 16 bar (bei +20 °C) ausgelegt und somit eine robuste Komponente für verschiedene Uponor Rohrsysteme.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Wipex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1047013 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmanschluss |
| Anschluss 2 | Einsteck (Push-Fitting) |
| Arbeitslänge Anschluss 1 | 4,5 |
| Arbeitslänge Anschluss 2 | 4,5 |
| Artikelnummer | UPONOR-1047013 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598114791 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,929 kg |

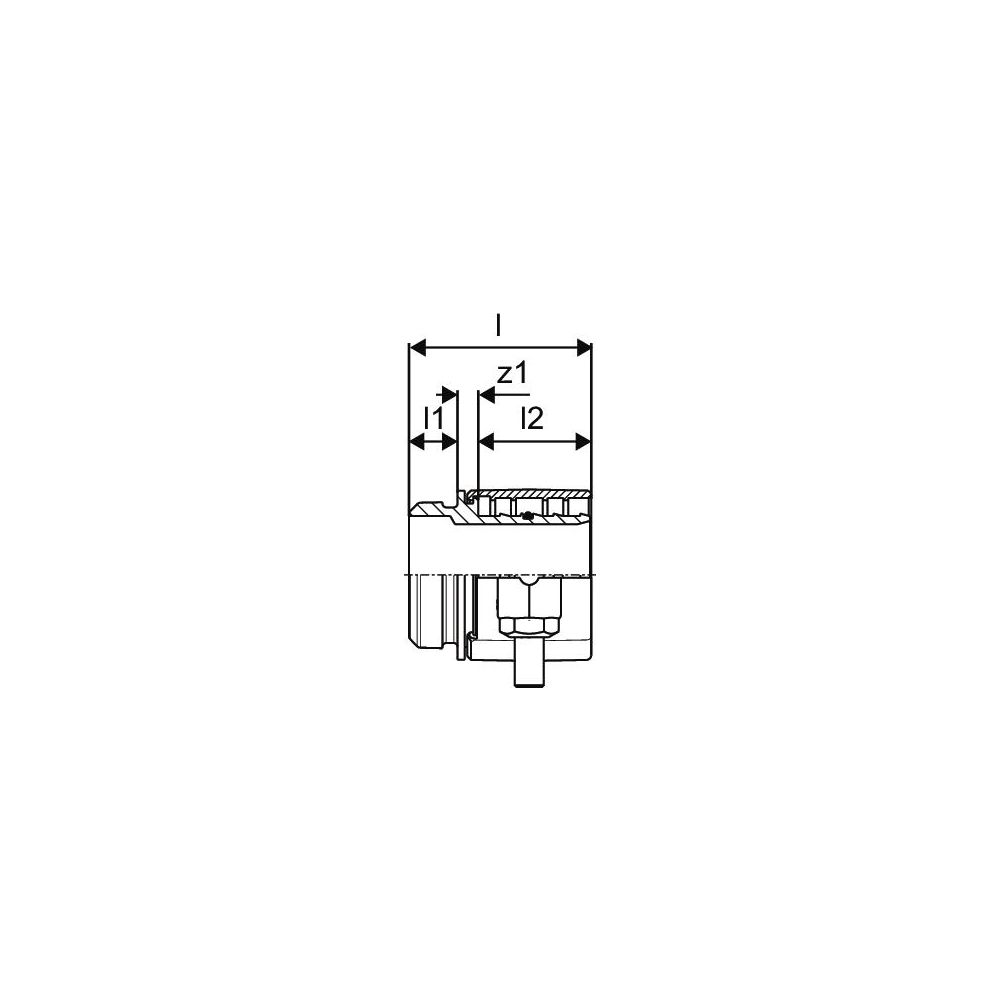

| Länge | 75 |
| Länge Anschluss 1 | 24,5 |
| Länge Anschluss 2 | 50,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 63 |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
