Beschreibung

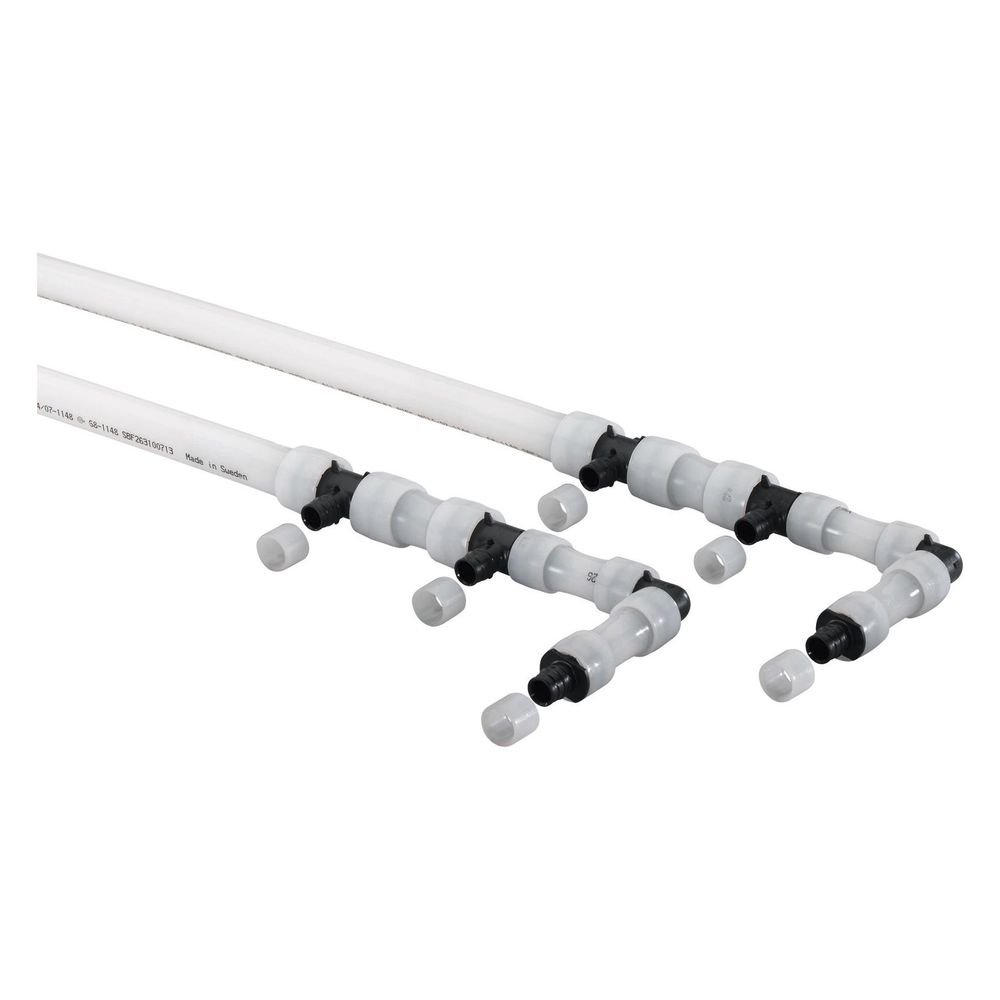

Uponor Sport Q und E Tichelmann-Endsegment, 3x25mm, 1046749
Das Uponor Sport Q und E Tichelmann-Endsegment 3x25mm ist ein spezialisiertes Bauteil für Schwingbodenheizungen nach dem Tichelmann-Prinzip. Es dient als Verteiler und Sammler und ermöglicht den Übergang auf Uponor Comfort Pipe PLUS Rohre 25 x 2,3mm. Mit der Uponor Quick & Easy Verbindungstechnik ausgestattet, ist dieses Endsegment ideal für den Einsatz in Flächenheizungen und -kühlungen, die Heizungswasser, Kühlwasser oder Glykol verwenden.
Was zeichnet das Uponor Sport Q&E Tichelmann-Endsegment aus?
Dieses Endsegment ist als Verteiler und Sammler konzipiert und findet seine Anwendung in Schwingbodenheizungen, die nach dem Tichelmann-Prinzip arbeiten. Es dient dem Übergang auf Uponor Comfort Pipe PLUS Rohre mit einem Durchmesser von 25 x 2,3mm. Die Ausführung als Endstück mit geraden Abzweigen und die systemgebundene Konzeption stellen eine optimale Integration in entsprechende Heiz- und Kühlsysteme sicher. Das Verteilerrohr besteht aus robustem Uponor PE-Xa, während die Q&E T-Stücke aus PPSU (Polyphenylsulfon) gefertigt sind. Es ist für Heizungswasser, Kühlwasser und Glykol geeignet.
Wie ist das Endsegment konstruiert?
Das Uponor Sport Q&E Tichelmann-Endsegment verfügt über drei Abzweige mit einem Rohraußendurchmesser von jeweils 25. Der Abstand zwischen den Abzweigungen beträgt 150. Der Rohraußendurchmesser des Anschlusses 1 liegt bei 40. Die Gesamtlänge des Verteilers beträgt 2036. Die Abzweigungen sind für Klemmringanschlüsse ausgelegt. Eine Isolierung, Entlüftung, Wandbefestigungsbügel, Füße, Absperrventil oder Füll-/Entleerungshahn sind bei dieser einfachen Ausführung nicht vorhanden.
Welche Vorteile bietet die Uponor Quick & Easy Verbindungstechnik?
Für eine zuverlässige Installation setzt das Endsegment auf die Uponor Quick & Easy Verbindungstechnik. Diese ermöglicht eine sichere und schnelle Montage der Komponenten. Die Klemmringanschlüsse an den Abzweigen ermöglichen eine stabile Verbindung mit den entsprechenden Rohren und tragen zur Dichtigkeit und Langlebigkeit des Systems bei.
Technische Daten
- Hersteller-Serie: Sport
- Form: Endstück mit geraden Abzweigen
- Werkstoff: Kunststoff (PE-Xa, PPSU)
- Anzahl der Abzweige: 3
- Rohraußendurchmesser Abzweigungen: 25
- Abstand zwischen den Abzweigungen: 150
- Rohraußendurchmesser Anschluss 1: 40
- Länge Verteiler: 2036
- Geeignet für: Heizungswasser, Kühlwasser, Glykol
- Anschluss Abzweigungen: Klemmring
Das Uponor Sport Q und E Tichelmann-Endsegment bietet eine spezialisierte und systemgebundene Lösung für Schwingbodenheizungen. Es ist für den Einsatz mit Heizungswasser, Kühlwasser und Glykol geeignet und zeichnet sich durch die Uponor Quick & Easy Verbindungstechnik aus. Mit drei Abzweigen und einer Verteilerlänge von 2036 ist es eine präzise Komponente für anspruchsvolle Flächenheizungs- und -kühlungssysteme.
Lieferumfang
- 1x Satz Verteiler / Sammler
- 6x Q&E Sicherungsringe 25
- 6x Q&E Ringe 25
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Sport |
| Hersteller-Produktgruppe | Uponor Sport |
| Hersteller-Artikelnummer | 1046749 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 150 |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 3 |
| Artikelnummer | UPONOR-1046749 |
| Ausführung | einfach |
| EAN-13 | 4021598113565 |
| Form | Endstück mit geraden Abzweigen |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 3,28 kg |
| Länge Verteiler | 2036 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Rohraußendurchmesser Abzweigungen | 25 |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 16532378 |
