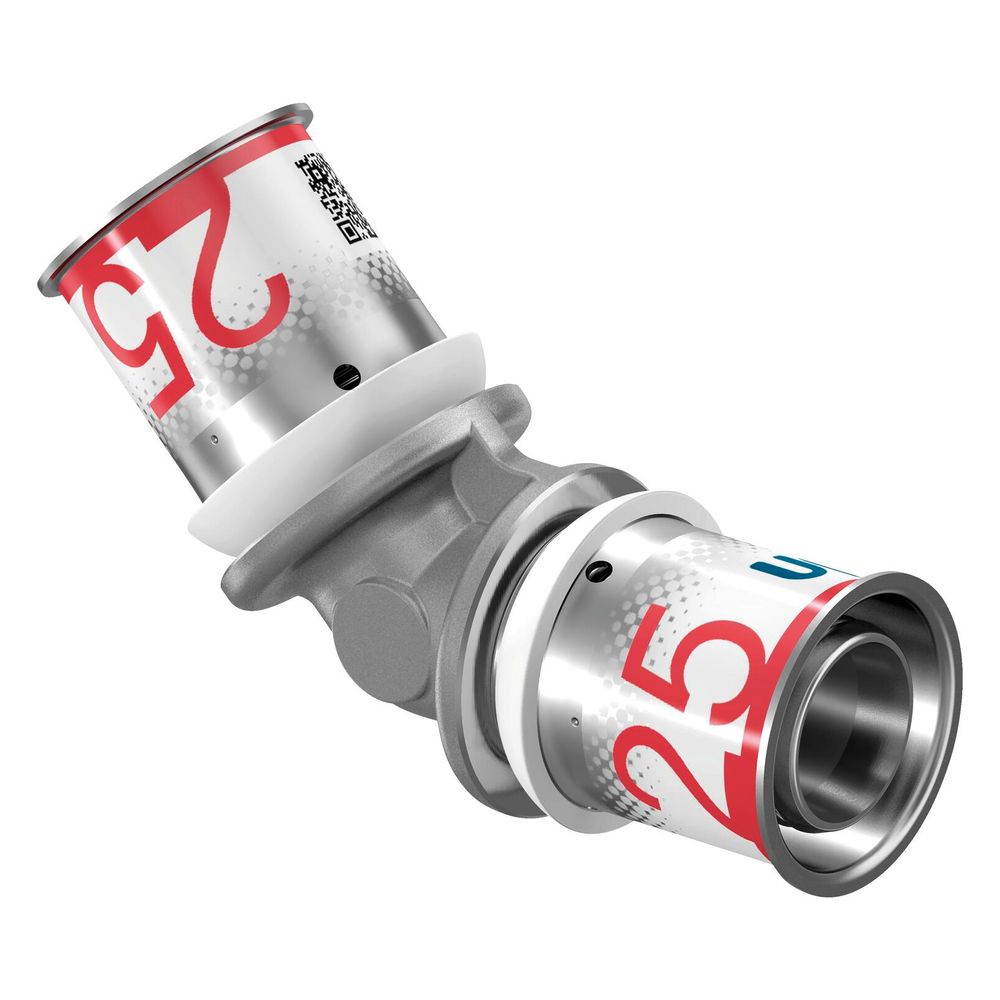

Uponor S-Press Plus Winkel 45 Grad 25x25mm, 1070545

Der Uponor S-Press Plus Winkel 45 Grad 25x25mm ist ein hochwertiger Metall-Pressfitting aus der S-Press PLUS Serie, der für zuverlässige und langlebige Rohrverbindungen in Trinkwasser- und Heiz-/Kühlanwendungen entwickelt wurde. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieser 45-Grad-Winkel eine sichere Verbindung für Rohre mit einem Außendurchmesser von 25 mm. Er ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt und widersteht Temperaturen von 0 °C bis 70 °C im Trinkwasserbereich sowie bis 80 °C im Heizungsbereich.

Wie ist der Uponor S-Press Plus Winkel konstruiert?

Der Pressfitting besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen den Anforderungen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die Dichtringe der Fittings erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sichert die längskraftschlüssige Radial-Pressverbindung.

Welche Vorteile bietet die Pressverbindung?

Die Installation des Uponor S-Press Plus Winkels erfolgt ohne Kalibrieren und Entgraten des Rohres, was den Montageaufwand reduziert. Eine sichere Pressbackenführung ermöglicht eine zuverlässige Verbindung. Die bewährte Prüfsicherheit „unverpresst undicht“ sorgt für eine hohe Installationssicherheit, da undichte Stellen bei einer Dichtheitsprobe mit 150 mbar Überdruck sofort erkennbar sind. Eine einzigartige Verpresstkennzeichnung bietet zusätzliche Kontrolle während der Montage und stellt eine hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe sicher.

Für welche Anwendungen ist der Winkel geeignet?

Der Uponor S-Press Plus Winkel ist vielseitig einsetzbar und für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen konzipiert. Im Trinkwasserbereich ist er für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zugelassen, mit einer kurzzeitigen Störfalltemperatur von 95 °C für bis zu 100 Stunden. Für Heizungsanwendungen ist eine Dauerbetriebstemperatur von 80 °C bei maximal 10 bar und eine kurzzeitige Störfalltemperatur von 100 °C für bis zu 100 Stunden zulässig. Der Fitting ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Welche Qualitätsmerkmale und Zertifikate zeichnen den Fitting aus?

Der Pressfitting ist durchflussoptimiert, was zu geringen Druckverlusten im System beiträgt. Zahlreiche Zertifikate wie DVGW, ÖVGW und KIWA/KOMO bestätigen die hohe Qualität und Eignung für die genannten Anwendungsbereiche. Die Entzinkungsbeständigkeit des Materials wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 ergab Werte von über 1600 N. Eine schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Produktinformationen erleichtern die Handhabung.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 45 Grad
• Rohraußendurchmesser: 25 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Material Anschluss: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zeta-Wert: 2,3
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Oberflächenschutz: verzinnt
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Plus Winkel 45 Grad 25x25mm bietet eine sichere und effiziente Lösung für Rohrleitungen in Trinkwasser- und Heiz-/Kühlsystemen. Seine Konstruktion aus entzinkungsbeständigem, verzinntem Messing und die EPDM-Dichtung ermöglichen Langlebigkeit und Hygiene. Mit einem Rohraußendurchmesser von 25 mm und einer Druckbeständigkeit von bis zu 10 bar bei 20 °C ermöglicht dieser durchflussoptimierte Pressfitting eine einfache und zuverlässige Installation ohne Kalibrieren und Entgraten.
