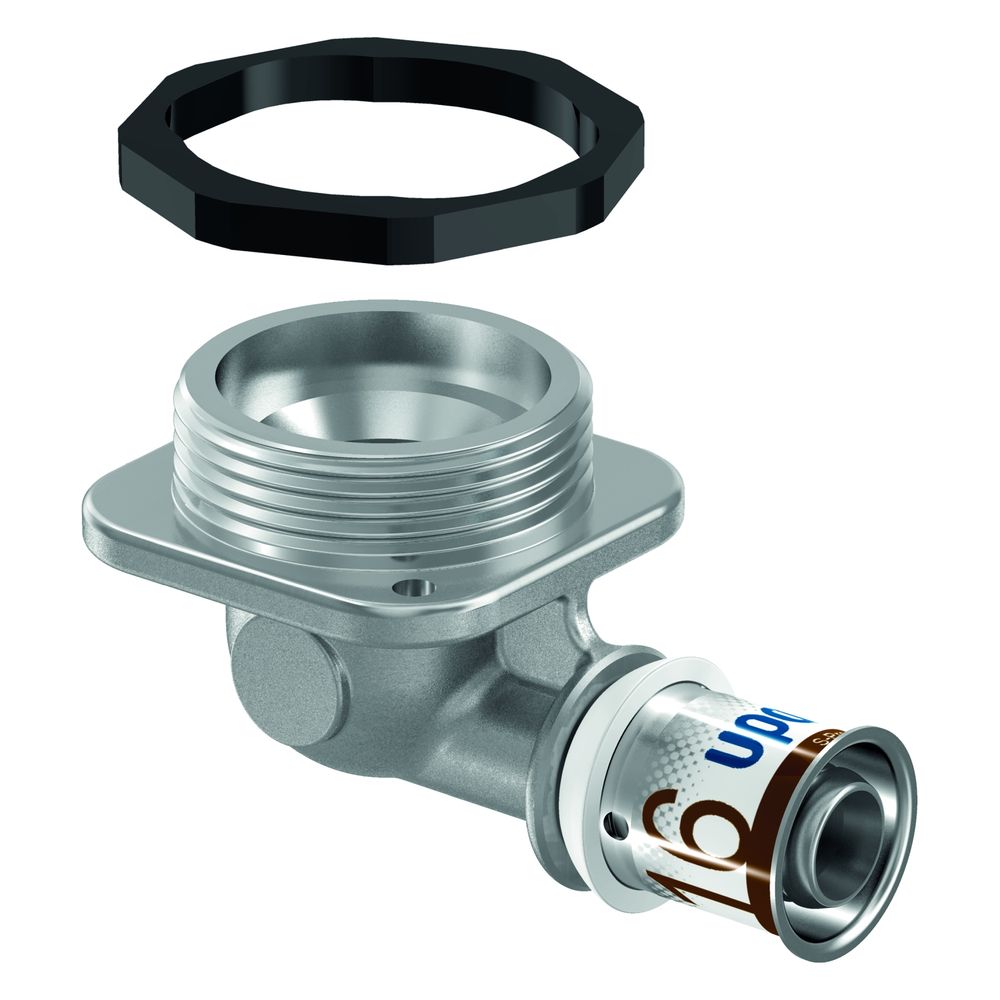

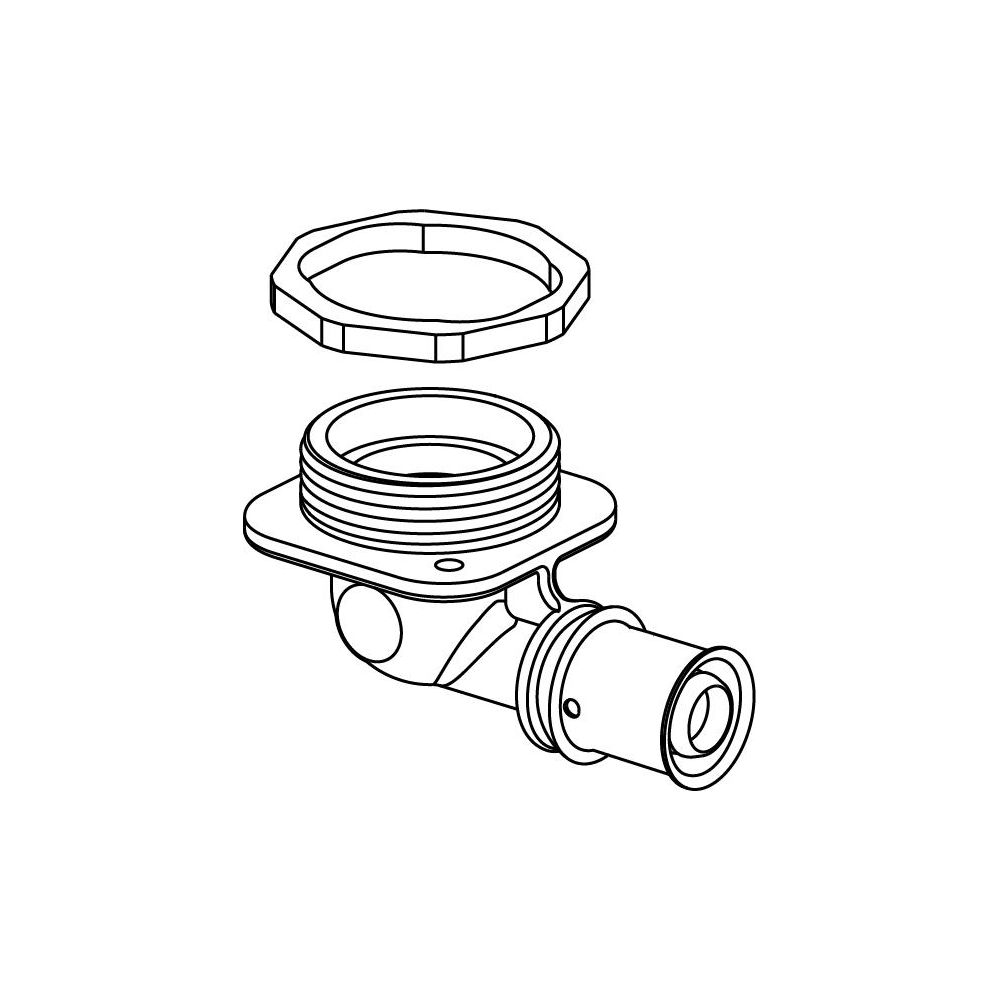

Uponor S-Press Plus Anschlusswinkel flach, 16mm x Rp 1/2" FT

Der Uponor S-Press Plus Anschlusswinkel flach, 16mm x Rp 1/2" FT, aus der S-Press PLUS Serie, ist ein hochwertiger Pressfitting für Verbundrohrsysteme. Er wurde speziell für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen entwickelt und eignet sich ideal für den Anschluss an Spülkästen unter Putz. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet dieser Winkel eine korrosionsbeständige und hygieneoptimierte Verbindung.

Welche Materialeigenschaften zeichnen den Anschlusswinkel aus?

Dieser Anschlusswinkel besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für umfassenden Korrosionsschutz aufweist. Der verwendete Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen.

Wie wird eine sichere und hygienische Verbindung sichergestellt?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine einzigartige Verpresstkennzeichnung erhöht die Prüfsicherheit vor und während der Dichtheitsprobe, indem sie bei 150 mbar Überdruck "unverpresst undicht" anzeigt. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich.

Für welche Anwendungen ist der Anschlusswinkel geeignet und welche Vorteile bietet er?

Der Anschlusswinkel ist speziell für den Anschluss an Spülkästen unter Putz konzipiert und ist zu bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen kompatibel. Als durchflussoptimierter Fitting sorgt er für geringe Druckverluste im System. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Produktinformationen. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt. Zertifikate von DVGW/ÖVGW und KIWA/KOMO bestätigen die Qualität und Eignung. Ein Zugfestigkeitstest gemäß CSTB NF EN 1979 weist eine Belastbarkeit von über 1600 N nach.

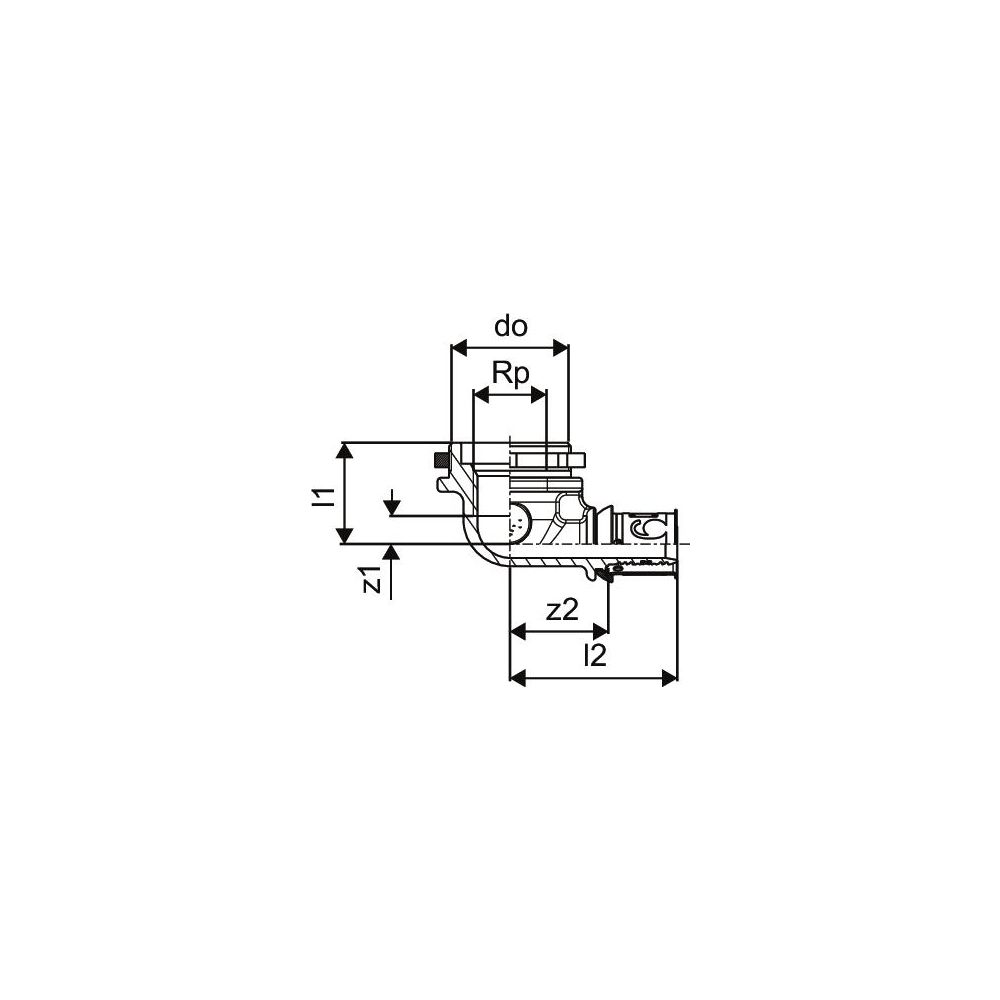

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90
• Anschluss 1: Pressmuffe
• Rohraußendurchmesser Anschluss 1: 16
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfestigkeitstest: > 1600 N

Der Uponor S-Press Plus Anschlusswinkel bietet eine zuverlässige und hygienische Verbindungslösung für moderne Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit Korrosionsschutz und einer Pressmuffe für 16mm Rohre sowie einem Rp 1/2 Zoll Innengewinde, ist dieser 90-Grad-Winkel ideal für Trinkwasser- und Heiz-/Kühlanwendungen. Die durchflussoptimierte Konstruktion und die einfache, kalibrierungsfreie Installation unterstreichen die Effizienz und Sicherheit dieses Fittings.
