Beschreibung
Uponor Q und E, T-Stück, 20x14x20mm, 1063932
Das Uponor Q und E T-Stück 20x14x20mm aus der Q&E Serie ist ein reduzierendes Verbindungselement für Uponor PE-Xa-Rohre. Es ist für den Einsatz in Heizungs- und Trinkwassersystemen konzipiert und ermöglicht eine zugfeste sowie systemgebundene Installation. Das T-Stück besteht aus korrosionsbeständigem Messing und ist für Rohraußendurchmesser von 20x14x20 mm ausgelegt.
Wie ist das Uponor Q und E T-Stück konstruiert?

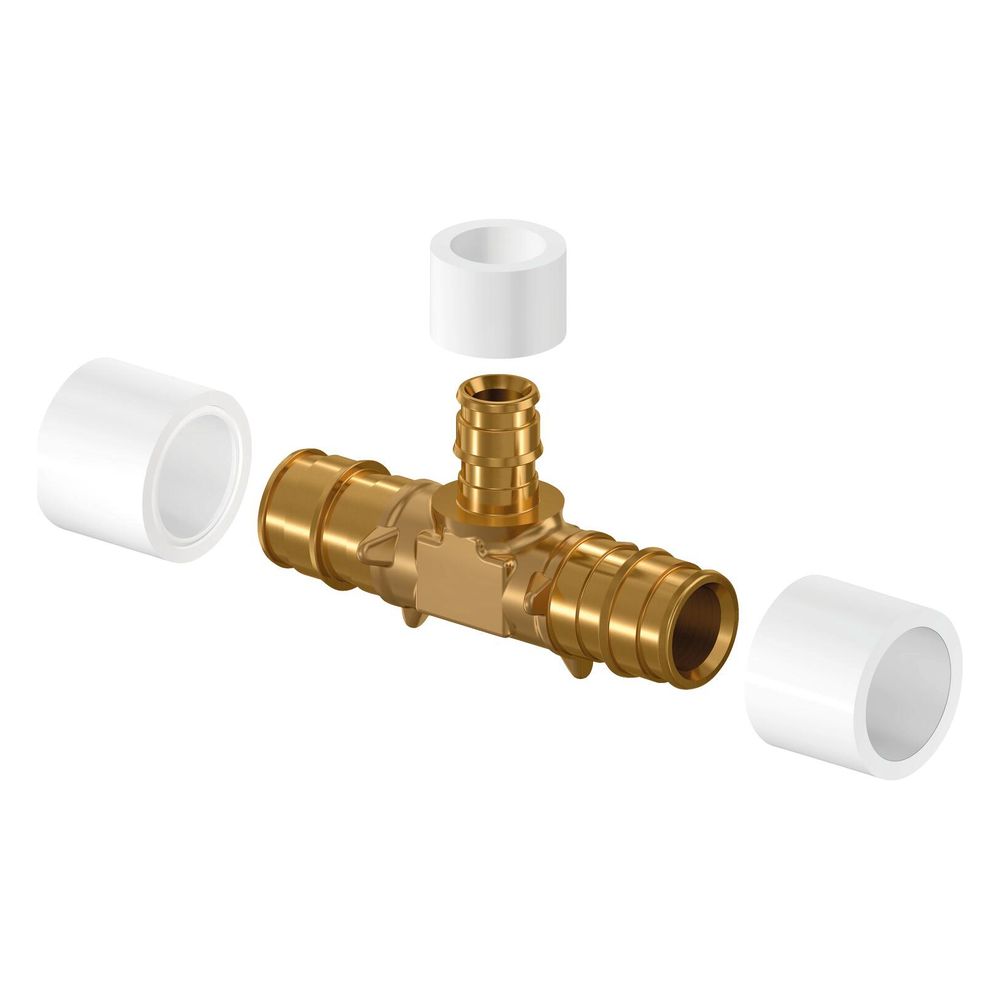

Das mehrteilige T-Stück ist aus korrosionsbeständigem Messing gefertigt und verfügt über drei Klemmringanschlüsse. Die Kunststoffkomponenten bestehen aus Polyphenylsulfon (PPSU), einem robusten und temperaturbeständigen Material. Die Anschlüsse sind unbehandelt, was die natürliche Beständigkeit des Messings bewahrt. Das T-Stück ist reduzierend ausgelegt, mit einem Rohraußendurchmesser von 14 mm am mittleren Anschluss und 20 mm an den beiden äußeren Anschlüssen.
Wie erfolgt die Installation und welche Kompatibilität besteht?
Die Verbindung erfolgt über das Q&E Fittingsystem, das speziell für Uponor PE-Xa-Rohre entwickelt wurde. Zur sicheren Verbindung sind PEX-Sicherungsringe erforderlich, die separat bestellt werden müssen. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1, was die Kompatibilität und eine dichte Verbindung unterstützt. Stoßnocken erleichtern die Montage und die Positionierung der Rohre.
Für welche Anwendungen ist das T-Stück geeignet?
Dieses Fittingsystem ist für den Einsatz in Heizungs- und Trinkwassersystemen vorgesehen. Es ist für eine maximale Temperaturbelastung von 95 °C und einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt. Die Konstruktion ist zugfest und systemgebunden, was einen sicheren Betrieb in den vorgesehenen Anwendungen ermöglicht. Das T-Stück ist nicht mit Dichtungsmaterial, Entleerungsventil oder Entlüfter ausgestattet.
Technische Daten
- Ausführung: T-Stück
- Anschlüsse: 3x Klemmring
- Rohraußendurchmesser Anschluss 1: 20 mm
- Rohraußendurchmesser Anschluss 2: 14 mm
- Rohraußendurchmesser Anschluss 3: 20 mm
- Werkstoff Anschlüsse: Messing
- Kunststoffteile: PPSU (Polyphenylsulfon)
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperatur: 95 °C
- Reduzierend: ja
- Zugfest: ja
Das Uponor Q und E T-Stück bietet eine robuste und korrosionsbeständige Verbindungslösung für PE-Xa-Rohre in Heizungs- und Trinkwassersystemen. Mit seiner reduzierenden Bauweise für Rohraußendurchmesser von 20x14x20 mm und der Eignung für Temperaturen bis 95 °C sowie einem Arbeitsdruck von 6 bar ist es eine langlebige Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1063932 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Anschluss 3 | Klemmring |

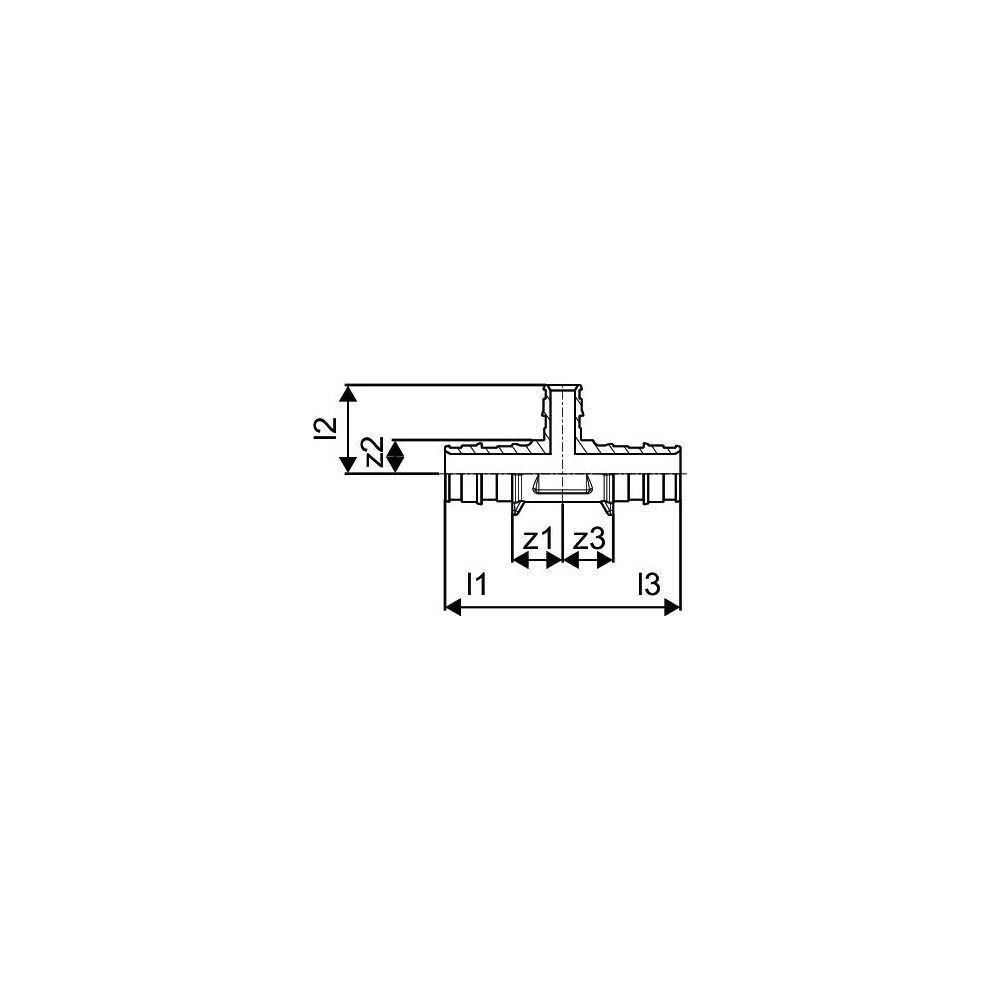

| Arbeitslänge Anschluss 1 | 17 |
| Arbeitslänge Anschluss 2 | 11 |
| Arbeitslänge Anschluss 3 | 17 |
| Artikelnummer | UPONOR-1063932 |
| Ausführung | T-Stück |
| EAN-13 | 4021598128637 |
| Gastec QA Prüfung | nein |
| Gewicht | 0,11 kg |
| Länge Anschluss 1 | 39 |
| Länge Anschluss 2 | 29 |
| Länge Anschluss 3 | 39 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mehrteilig | ja |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | ja |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 14 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
