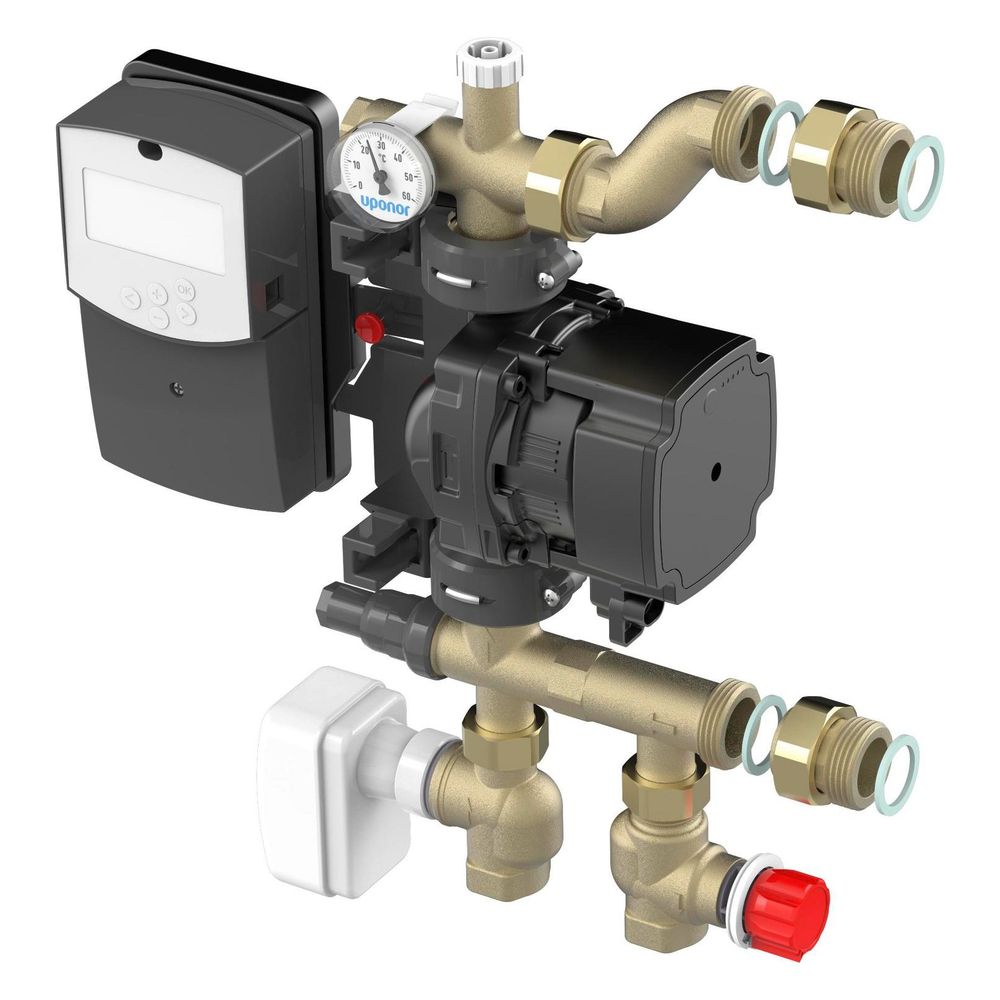

Uponor Fluvia Move Pumpengruppe, Push-23-A-AC, 1085008

Die Uponor Fluvia Move Pumpengruppe, Push-23-A-AC, ist eine vormontierte Lösung aus der Fluvia Move Serie für Flächenheizung und -kühlung. Sie eignet sich für die Wandmontage oder den Einbau in Verteilerschränken und ist mit einem integrierten Uponor Smatrix Move Vorlauftemperaturregler ausgestattet. Die Pumpengruppe ist für Heizen und Kühlen ausgelegt und bietet eine flexible Steuerung der Vorlauftemperatur bei einem maximalen Betriebsdruck von 6 bar.

Wie ist die Pumpengruppe aufgebaut und welche Komponenten sind integriert?

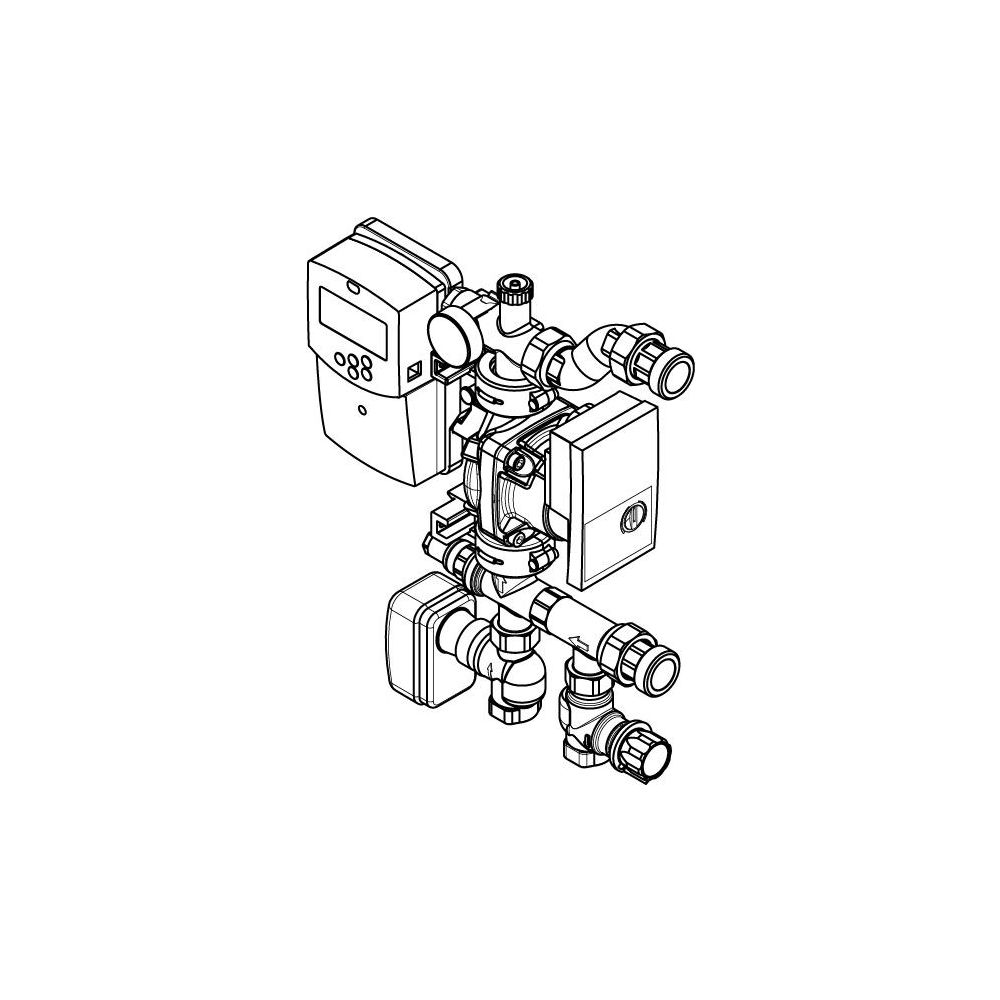

Die Pumpengruppe umfasst eine geregelte Umwälzpumpe mit einem Volumenstrom von 0 bis 4,3 m³/h und einer Förderhöhe von bis zu 7,2 m. Der Energieeffizienzindex (EEI) der Pumpe liegt bei höchstens 0,18, was auf einen sparsamen Betrieb hinweist. Weiterhin sind ein 3-Wege-Mischventil mit 230 V Mischerantrieb, ein Vorlauftemperaturfühler sowie ein Außenfühler für die bauseitige Montage enthalten. Die Anschlüsse sind mit G1-Innengewinde (MT) für den Sekundärkreis und Rp 3/4 für den Primärkreis ausgeführt. Ein Kugelhahn, ein Vorlauf-Thermostatventil mit einem kvs-Wert von 1,2 m³/h und ein Rücklauf-Regulierventil mit einem kvs-Wert von 2,7 m³/h sind ebenfalls integriert.

Wie funktioniert die Temperaturregelung der Pumpengruppe?

Die Pumpengruppe ist mit dem Uponor Smatrix Move Vorlauftemperaturregler ausgestattet, der eine präzise und flexible Einstellung der Vorlauftemperatur ermöglicht. Der Thermostat mit Kapillarrohrfühler regelt Temperaturen im Bereich von 20 bis 55 °C. Die Regelung ist für eine maximale Vorlauftemperatur von 90 °C im Primärkreis und 55 °C im Sekundärkreis ausgelegt. Ein Upgrade auf Heizen und Kühlen ist mit zusätzlichen Komponenten wie dem Uponor Smatrix Thermostat T-168 und der Uponor Smatrix Antenne möglich.

Für welche Anwendungen ist die Pumpengruppe geeignet?

Die Pumpengruppe ist speziell für witterungsgeführte Vorlauftemperaturregelung in Flächenheizungen und -kühlungen konzipiert. Sie kann sowohl in Wohn- als auch in Gewerbeobjekten eingesetzt werden und ist für den Anschluss an Uponor Heizkreisverteiler vorgesehen. Die Installation ist an Wänden oder in Verteilerschränken möglich, wobei die Montage flexibel links oder rechts vom Verteiler erfolgen kann. Die Kombination aus geregelter Pumpe und Vorlauftemperaturregelung sorgt für eine effiziente und bedarfsgerechte Wärme- oder Kälteverteilung.

Welche Anschluss- und Montagemöglichkeiten bietet die Pumpengruppe?

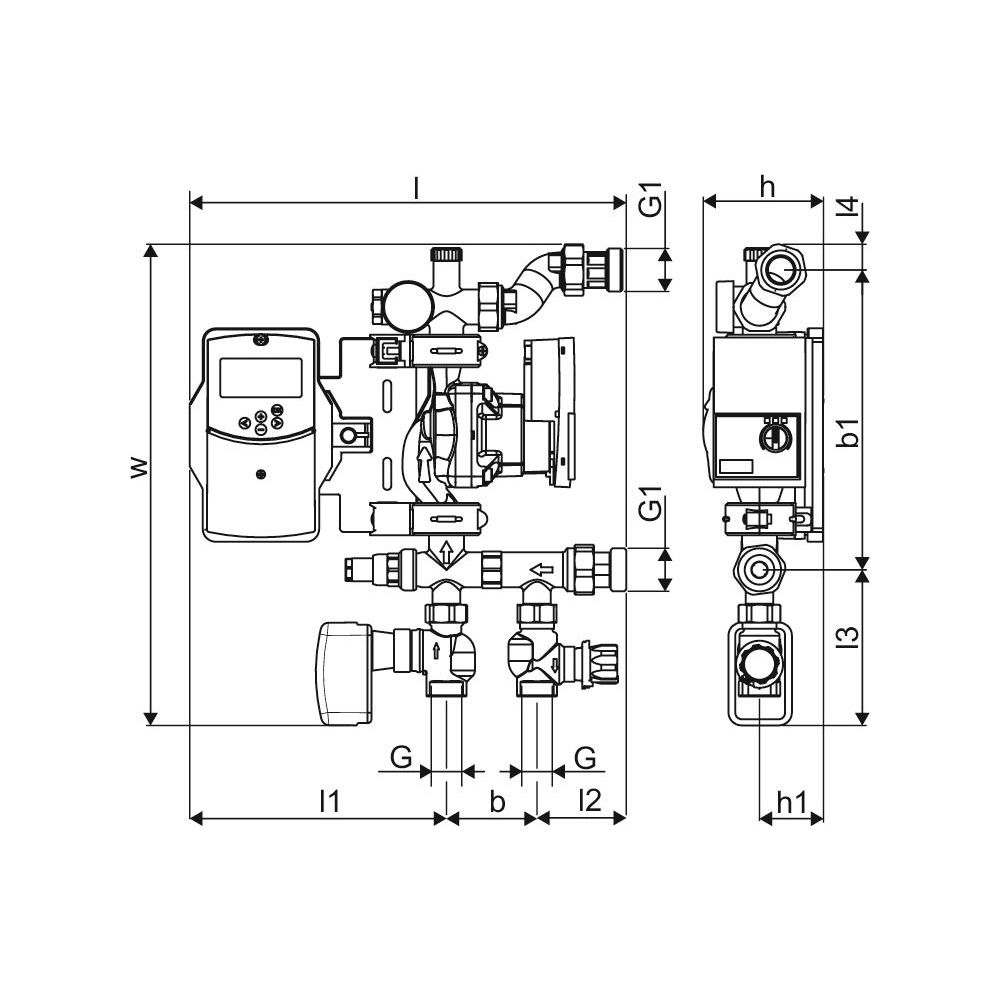

Die Pumpengruppe verfügt über einen sekundären Anschluss mit 1 Zoll (25 mm) Innengewinde zylindrisch (BSPP) und einen primären Anschluss Rp 3/4. Ein Wandbefestigungsbügel ist für die sichere Installation an der Wand vorgesehen. Die Baulänge beträgt 290, die Bauhöhe 347 und die Bautiefe 92.

Technische Daten

• Max. Leistung: 10 kW
• Max. Arbeitsdruck: 6 bar
• Max. Temperatur primär: 90 °C
• Max. Temperatur sekundär: 55 °C
• Anschluss Primärkreis: Rp 3/4
• Anschluss Sekundärkreis: G1 (25)
• Kvs-Wert Vorlauf-Thermostatventil: 1,2 m³/h
• Volumenstrom Pumpe: 0 - 4,3 m³/h
• Förderhöhe Pumpe: 0 - 7,2 m
• Energieeffizienzindex (EEI) Pumpe: ≤ 0.18
• Baulänge: 290
• Bauhöhe: 347
• Bautiefe: 92

Die Uponor Fluvia Move Pumpengruppe, Push-23-A-AC, stellt eine zuverlässige und energieeffiziente Lösung für die Vorlauftemperaturregelung in Flächenheizungs- und -kühlungssystemen dar. Mit einer maximalen Leistung von 10 kW und einem Arbeitsdruck von 6 bar ist sie für anspruchsvolle Anwendungen geeignet. Die vormontierte Einheit mit integriertem Smatrix Move Vorlauftemperaturregler und einer Pumpe mit einem Energieeffizienzindex von kleiner oder gleich 0.18 unterstützt eine präzise und wirtschaftliche Betriebsweise.

Lieferumfang

• 1x Uponor Fluvia Move Pumpengruppe, Push-23-A-AC
• 1x Außenfühler
• 1x Wandbefestigungsbügel
• 1x Verschraubungen G1-G1 / IG/AG
