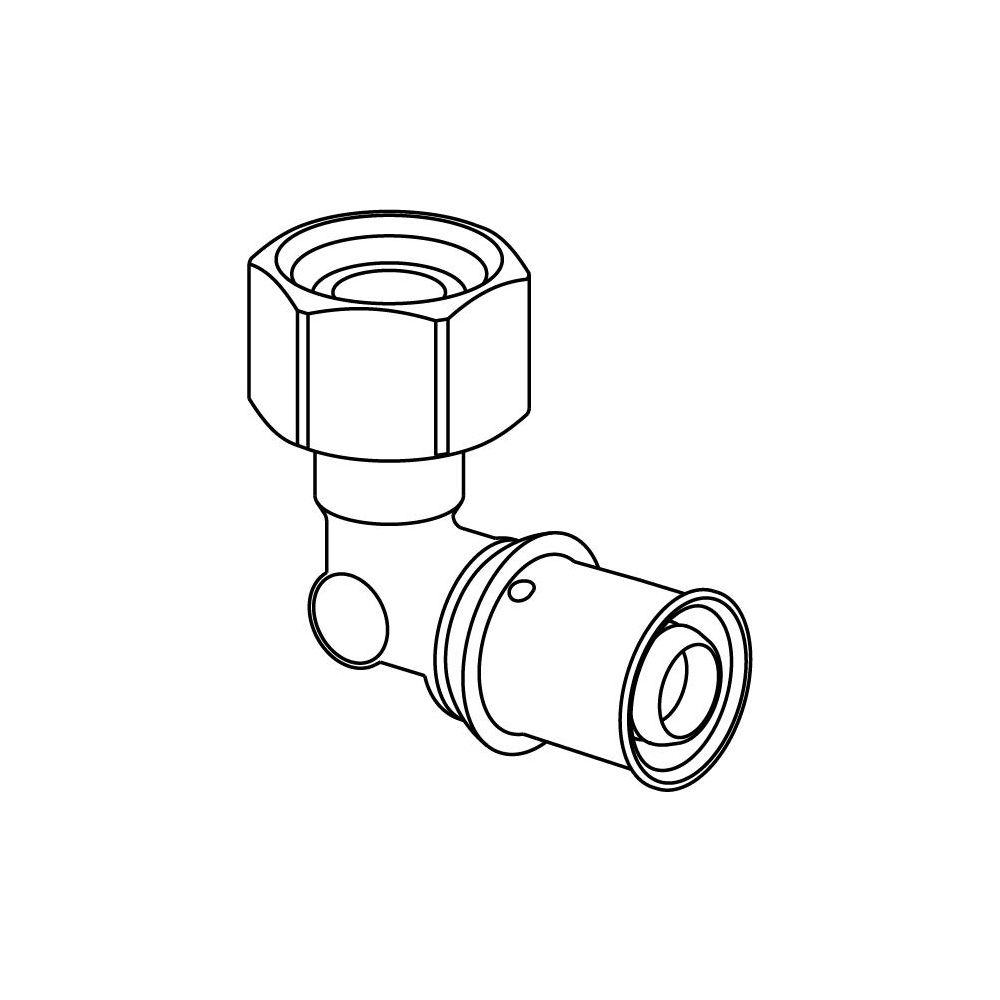

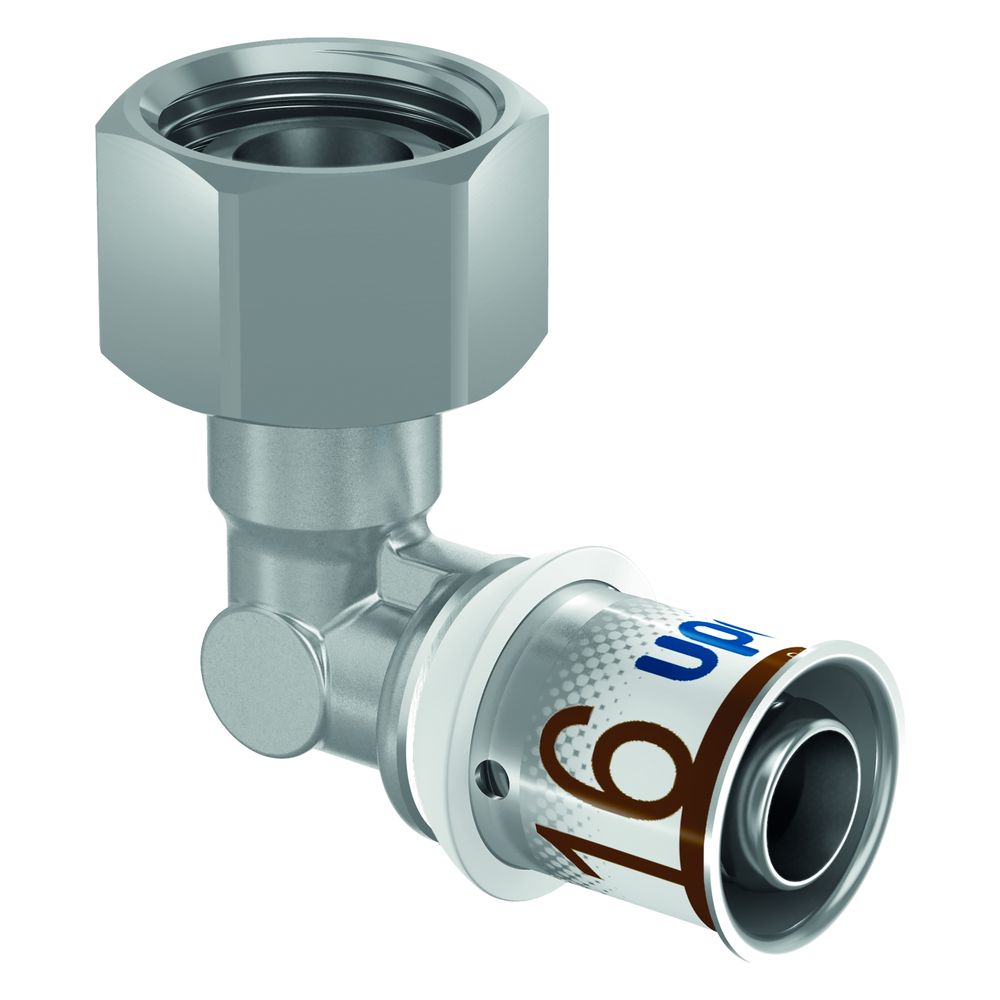

Uponor S-Press Plus SK-Winkelverschraubung Geberit, 16mm x 1/2" FT

Die Uponor S-Press Plus SK-Winkelverschraubung Geberit, 16mm x 1/2" FT, ist ein hochwertiger Pressfitting aus entzinkungsbeständigem Messing. Sie ist speziell für den direkten Anschluss von Uponor Verbundrohr 16 x 2,0 mm an UP-Spülkästen von Geberit ab Baujahr 2002 sowie an alle MF 1/2" Außengewinde konzipiert. Dieser durchflussoptimierte Winkel ist für Trinkwasserinstallationen sowie Heizen/Kühlen geeignet und bietet eine hohe Kompatibilität mit bestehenden Uponor Mehrschichtverbundrohrsystemen.

Welche Materialeigenschaften zeichnen die Winkelverschraubung aus?

Die Uponor S-Press Plus SK-Winkelverschraubung besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zusätzlich zweischichtiger Innenverzinnung zum Korrosionsschutz. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Die Entzinkungsbeständigkeit ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen (BAM-Gutachten Nr.: 18018634). Die Dichtringe erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Wie gestaltet sich die Installation und Prüfsicherheit?

Die Installation der Uponor S-Press Plus Winkelverschraubung erfolgt ohne Kalibrieren und Entgraten des Rohres. Eine längskraftschlüssige Radial-Pressverbindung mit fest fixierter, außenkorrosionsbeständiger Edelstahl-Presshülse mit Sichtfenster sorgt für Stabilität. Die hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe wird durch eine Verpresst-Kennzeichnung sichergestellt, die bei einer Dichtheitsprobe mit 150 mbar Überdruck "unverpresst undicht" anzeigt. Eine schnelle Dimensionserkennung mit Farbkodierung und ein QR-Code für den direkten Zugang zu Informationen unterstützen den Prozess.

Welche Anschlussarten und Abmessungen sind vorhanden?

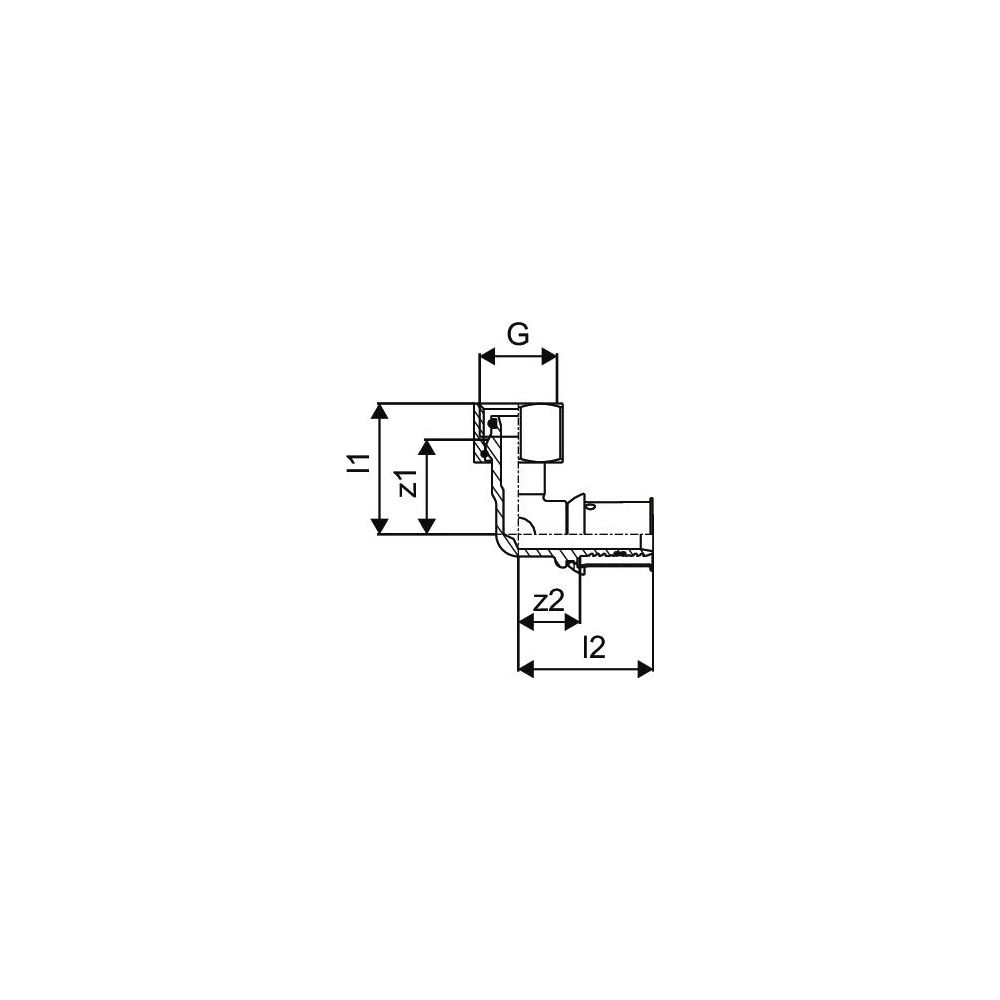

Die Winkelverschraubung ist als 1-teilige Ausführung mit einem Winkel von 90 Grad konzipiert. Anschluss 1 ist eine Pressmuffe mit einem Rohraußendurchmesser von 16 mm, einer Länge von 37 mm und einer Arbeitslänge von 17 mm. Anschluss 2 ist ein zylindrisches Innengewinde (BSPP) nach DIN EN ISO 228-1 mit einem Nenndurchmesser von 1/2 Zoll (15), einer Länge von 35 mm und einer Arbeitslänge von 26 mm. Beide Anschlüsse sind aus entzinkungsbeständigem Messing gefertigt und verzinnt. Das Dichtungsmaterial besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM).

Welche Zertifikate und Leistungsdaten bietet der Fitting?

Der Fitting ist durchflussoptimiert für geringe Druckverluste. Er ist mit DVGW/ÖVGW- und KIWA/KOMO-Zertifikaten ausgezeichnet. Die Zugfestigkeit wurde gemäß CTSB NF EN 1979 mit einem Wert von > 1600 N getestet. Der maximale Arbeitsdruck bei 20 °C beträgt 10. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Der Fitting ist systemgebunden und zugfest.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Rohraußendurchmesser Anschluss 1: 16
• Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Zugfestigkeit: > 1600 N
• Zertifikate: DVGW/ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus SK-Winkelverschraubung Geberit bietet eine zuverlässige und langlebige Verbindungslösung für Uponor Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing und mit einer Zugfestigkeit von über 1600 N, ist dieser durchflussoptimierte Fitting ideal für Trinkwasser- und Heiz-/Kühlsysteme. Die einfache und sichere Installation ohne Kalibrieren und Entgraten, kombiniert mit den Prüfsiegeln DVGW und KIWA, unterstreicht die hohe Qualität und Funktionalität dieses Produkts.
