Beschreibung
Uponor Ecoflex Gewindeflansch F 100/8-180, Rp 4" , 1078370

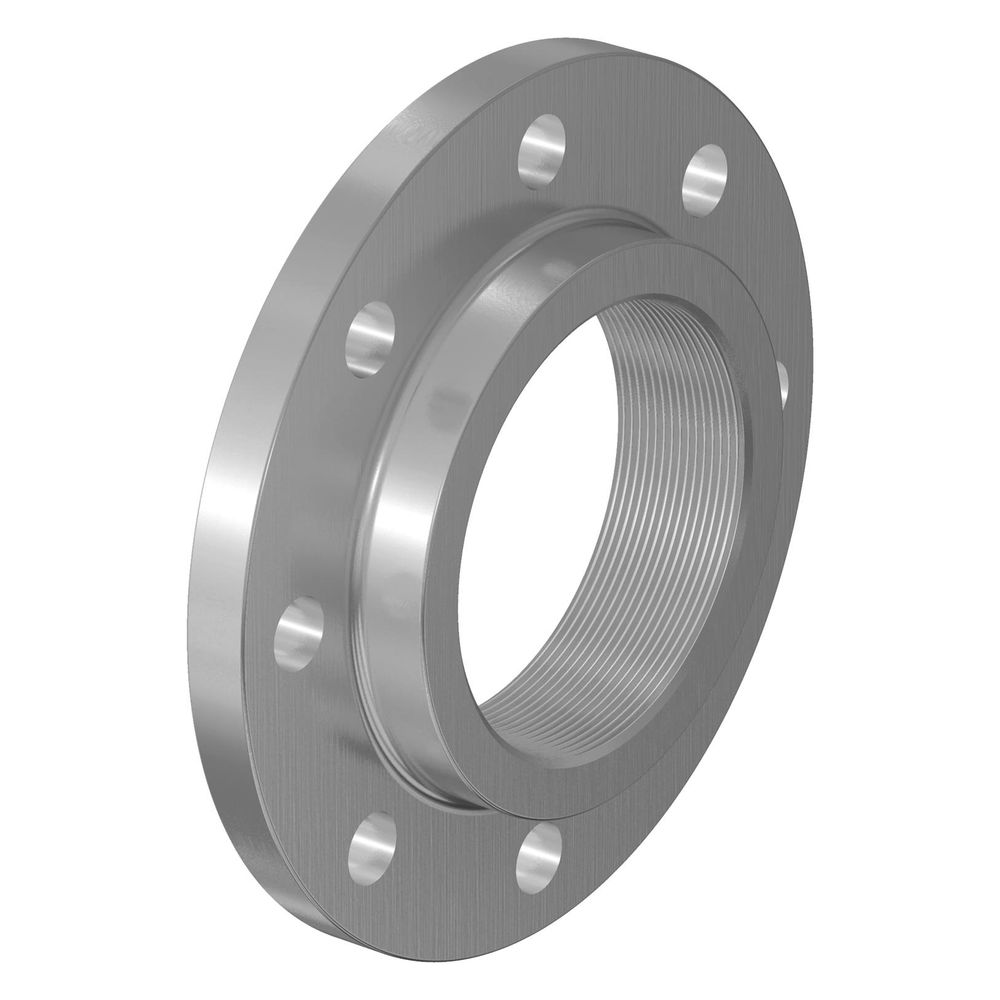

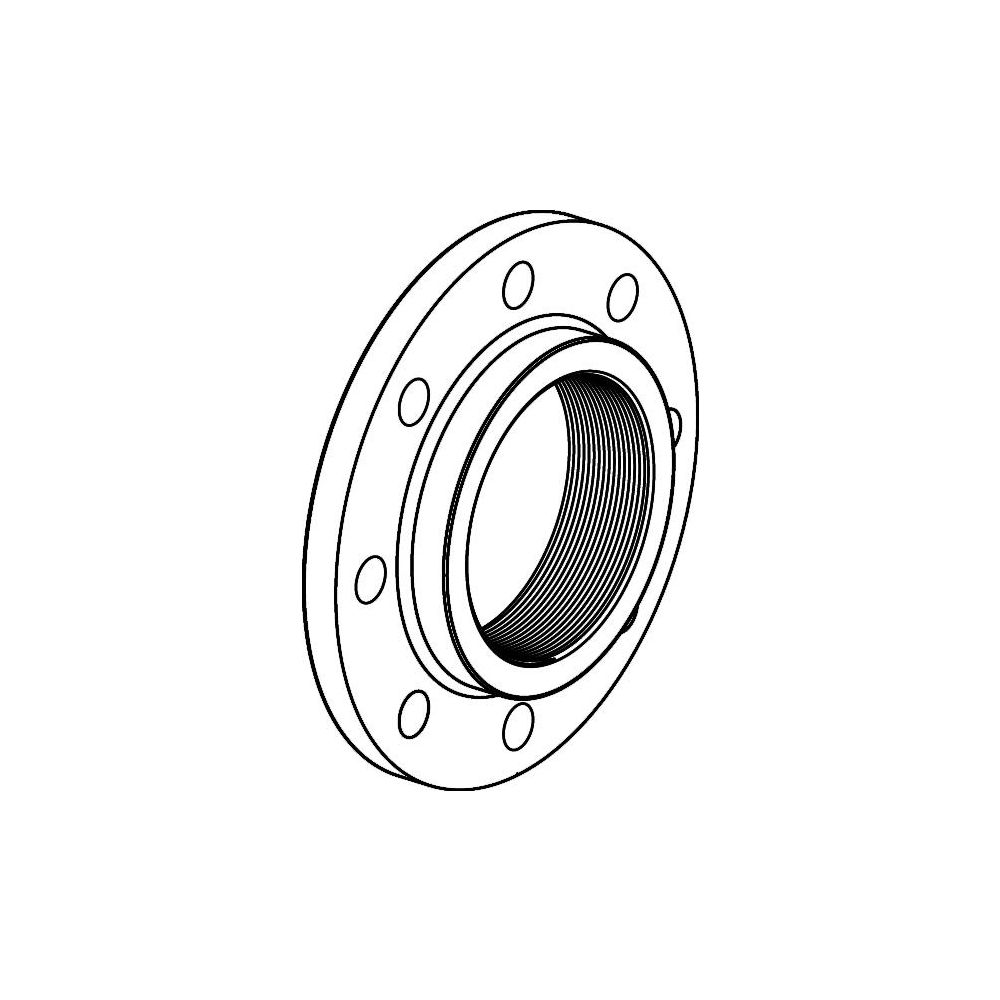

Der Uponor Ecoflex Gewindeflansch F 100/8-180 aus der Ecoflex Serie ist ein robustes Verbindungselement für die Nahwärmeversorgung. Gefertigt aus rostfreiem Stahl, verfügt dieser Gewindeflansch über ein zylindrisches Innengewinde der Größe Rp 4 Zoll (100). Er ist für den Einsatz in Fittingsystemen zur Verbindung von PE-Xa- und PE 100-RC Mediumrohren konzipiert und hält einer maximalen Mediumtemperatur von 95 °C sowie einem Betriebsdruck von bis zu 6 bar stand.
Wie ist der Uponor Ecoflex Gewindeflansch konstruiert?

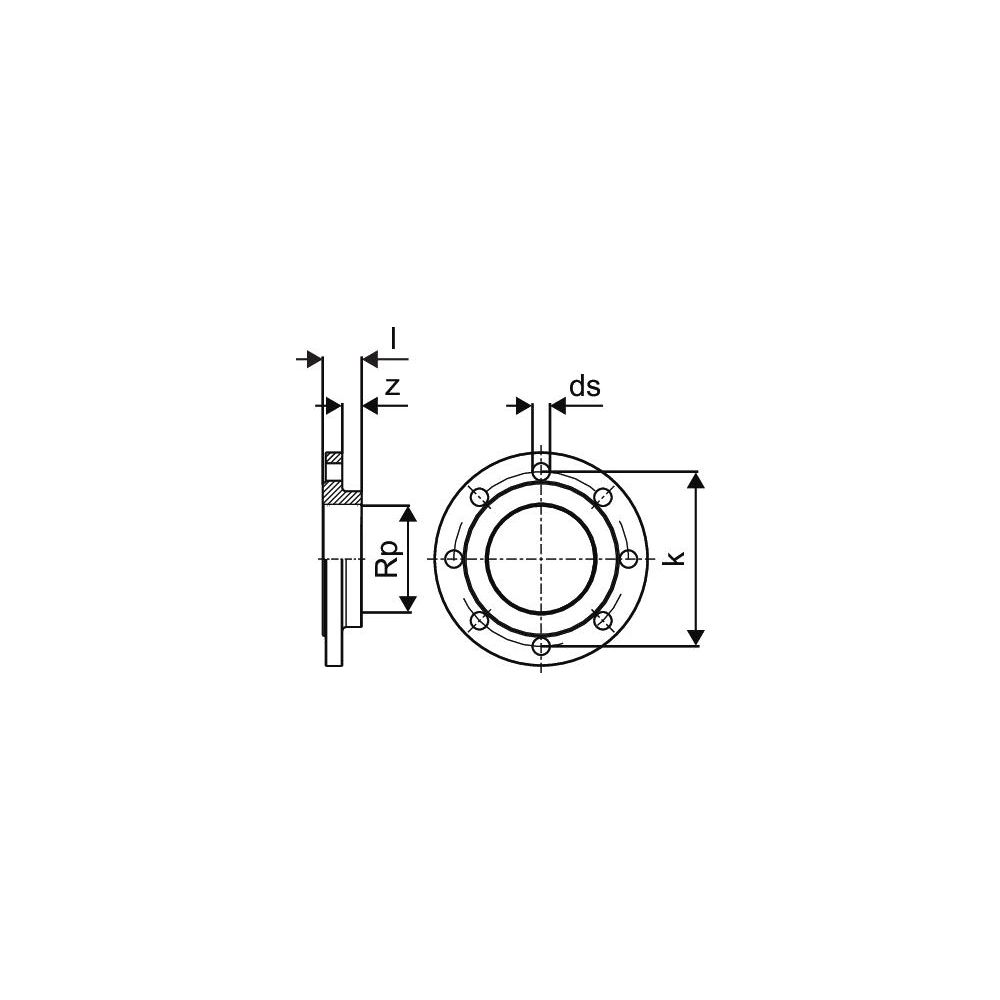

Der Gewindeflansch besteht aus korrosionsbeständigem, rostfreiem Stahl und ist mit einem zylindrischen Innengewinde (BSPP) der Größe Rp 4 Zoll ausgestattet. Die Flanschstärke beträgt 20 mm, und der Flansch verfügt über 8 Schraublöcher mit einem Durchmesser von 18 mm, die auf einem Teilkreis von 180 mm angeordnet sind. Die Flanschform ist nicht oval, was eine standardisierte Montage ermöglicht. Die Dichtung erfolgt mittels O-Ring, der sowohl zwischen einzelnen Wipex Formteilen als auch zwischen Übergangsnippel und Formteil eingesetzt wird, sowie durch Einzudichtung mit Hanf.
Für welche Anwendungen ist der Gewindeflansch geeignet?
Dieser Flansch ist als Fittingsystem für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS vorgesehen. Er dient der Verbindung und dem Übergang zwischen PE-Xa- und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde.
Welche Besonderheiten bietet das Schraubenset?
Das Schraubenset des Übergangsnippels beziehungsweise der Kupplung beinhaltet Innensechskantschrauben aus Edelstahl, Messingmuttern und Unterlegscheiben. Eine mit Kunststoffplättchen vorgeweitete Klemmhülse für Dimensionen von 63 bis 110 mm ist ebenfalls enthalten, was eine zuverlässige Klemmverbindung unterstützt.
Welche Zertifizierungen liegen vor?
Der Uponor Ecoflex Gewindeflansch ist durch anerkannte Zertifizierungen abgesichert, die seine Qualität und Konformität belegen. Dazu gehören die KOMO Systemzertifizierung, die Kiwa Systemzertifizierung, die DVGW Zertifizierung und die ÖVGW Zertifizierung.
Technische Daten
- Werkstoff: rostfreier Stahl
- Nenndurchmesser: 4 Zoll (100)
- Flanschtyp: Gewindeflansch
- Anschluss Gewindeflansch: Innengewinde zylindrisch (BSPP)
- Max. Mediumtemperatur (Dauerbetrieb): 95 °C
- Druckstufe Flansch: PN 6 (6 bar)
- Flanschstärke: 20 mm
- Anzahl der Schraublöcher: 8
- Durchmesser Bolzenloch: 18 mm
- Teilkreis: 180 mm
Der Uponor Ecoflex Gewindeflansch F 100/8-180 ist eine langlebige und korrosionsbeständige Lösung für die Nahwärmeversorgung. Gefertigt aus rostfreiem Stahl und ausgelegt für eine maximale Mediumtemperatur von 95 °C sowie einen Druck von 6 bar, bietet er eine sichere Verbindung für PE-Xa- und PE 100-RC Mediumrohre. Mit seinem Rp 4 Zoll Innengewinde und den relevanten Systemzertifizierungen ermöglicht dieser Flansch eine bewährte Komponente für anspruchsvolle Installationsaufgaben.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1078370 |
| Hersteller | Uponor |
| Anschluss Gewindeflansch | Innengewinde zylindrisch (BSPP) |
| Anzahl der Schraublöcher | 8 |
| Artikelnummer | UPONOR-1078370 |
| Druckstufe Flansch | PN 6 |
| Durchmesser Bolzenloch | 18 |
| EAN-13 | 4021598130296 |
| Flanschstärke | 20 |
| Flanschtyp | Gewindeflansch |
| Gewicht | 4,62 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 95 |
| Nenndurchmesser | 4 Zoll (100) |
| Ovale Flanschform | nein |
| Teilkreis | 180 |
| Werkstoff | rostfreier Stahl |
| WEEE-Nr. | 16532378 |
