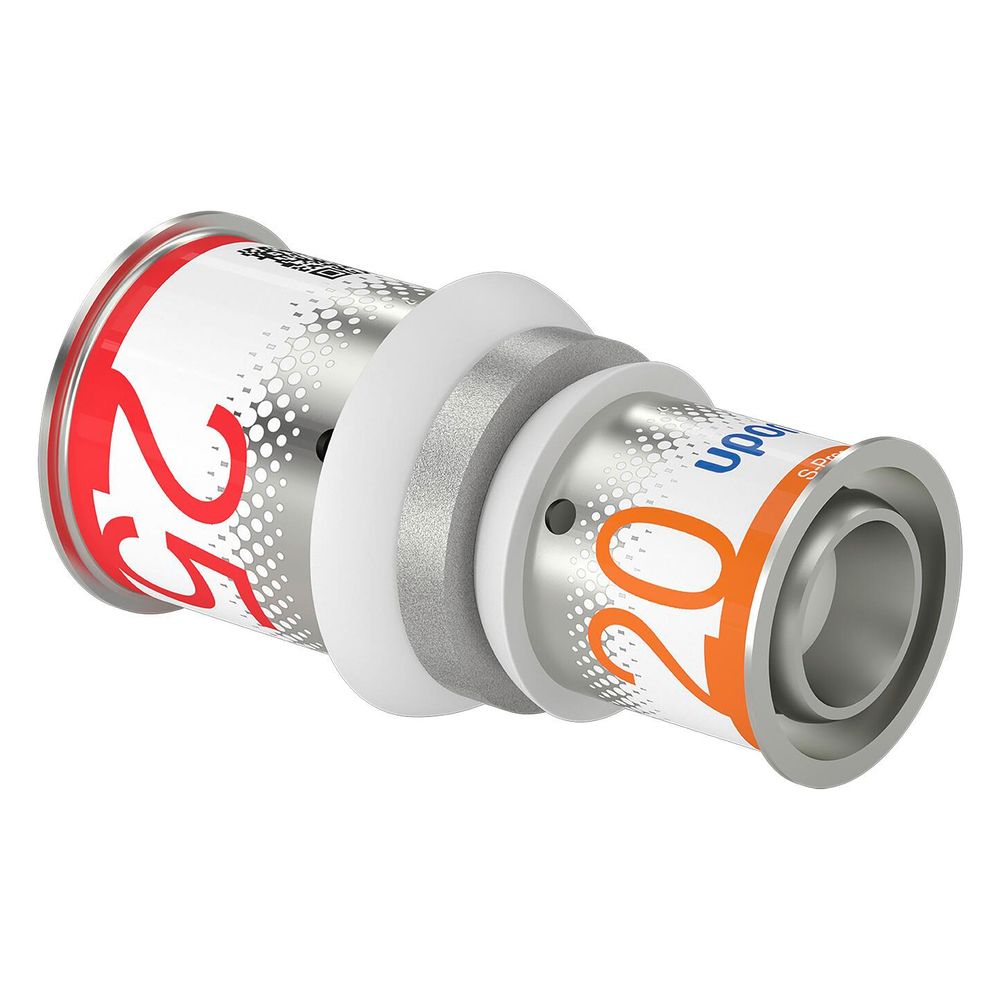

Uponor S-Press Plus Kupplung reduziert 25x20mm, 1070554

Die Uponor S-Press Plus Kupplung reduziert 25x20mm aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting-Verbinder für Verbundrohrsysteme. Gefertigt aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, bietet sie eine sichere und langlebige Verbindung. Sie ist ideal für den Einsatz in Trinkwasserinstallationen sowie Heizungs- und Kühlsystemen und zeichnet sich durch einfache Montage und geprüfte Sicherheit aus.

Wie ist die Uponor S-Press Plus Kupplung konstruiert?

Die Kupplung besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung für optimalen Korrosionsschutz aufweist. Sowohl der Messingwerkstoff als auch die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen geeignet. Die beiden Pressmuffen ermöglichen eine reduzierte Verbindung von Rohren mit 25 mm und 20 mm Außendurchmesser. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für eine zuverlässige und kontrollierbare Verpressung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270, was eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr ermöglicht.

Welche Sicherheits- und Qualitätsmerkmale bietet die Kupplung?

Die Uponor S-Press Plus Kupplung ist durch Zertifikate wie DVGW, ÖVGW und KIWA/KOMO für ihre Eignung und Qualität in Trinkwasserinstallationen bestätigt. Die Migrationsprüfung erfolgte gemäß DIN EN 12873-1. Eine hohe Prüfsicherheit wird durch die deutliche Verpresst-Kennzeichnung und die "unverpresst undicht"-Funktion bei einer Dichtheitsprobe mit 150 mbar Überdruck geboten. Die Zugfestigkeit wurde gemäß CSTB NF EN 1979 mit über 1600 N getestet. Der Nachweis der Entzinkungsbeständigkeit erfolgte durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4. Die Kupplung ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen/Kühlen.

Wie erfolgt die Montage der Kupplung?

Die Montage der Kupplung erfolgt mittels einer längskraftschlüssigen Radial-Pressverbindung. Ein wesentlicher Vorteil ist, dass das Verpressen ohne vorheriges Kalibrieren und Entgraten des Rohres möglich ist, was die Installation vereinfacht. Die sichere Pressbackenführung unterstützt eine präzise und effiziente Verarbeitung. Zudem ist die Kupplung durchflussoptimiert, was zu geringen Druckverlusten im System beiträgt. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Informationen.

Für welche Anwendungsbereiche ist die Kupplung geeignet?

Die Kupplung ist vielseitig einsetzbar. Im Bereich der Trinkwasserinstallation ist sie für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für den Einsatz in Heizungsanlagen kann die Kupplung bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.

Technische Daten

• Form: gerade
• Anschluss 1: Pressmuffe, 25 mm Außendurchmesser
• Anschluss 2: Pressmuffe, 20 mm Außendurchmesser
• Länge: 61 mm
• Werkstoff: Entzinkungsbeständiges Messing (DZR), innenverzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zeta-Wert: 0,7
• Zugfestigkeit: > 1600 N
• Zertifizierungen: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Plus Kupplung reduziert 25x20mm stellt eine zuverlässige und hygienische Verbindungslösung für anspruchsvolle Installationen dar. Mit ihrer robusten Konstruktion aus entzinkungsbeständigem Messing, der zweischichtigen Innenverzinnung und der bewährten Press-Technologie ist sie für Drücke bis 10 bar und Temperaturen bis 80 °C (Heizung) bzw. 70 °C (Trinkwasser) ausgelegt. Die umfassenden Zertifizierungen wie DVGW, ÖVGW und KIWA/KOMO unterstreichen die hohe Qualität und Zuverlässigkeit dieses Fittings.
