Uponor Q und E, Übergang S-Press, 20mm x 9,9mm, 1063939

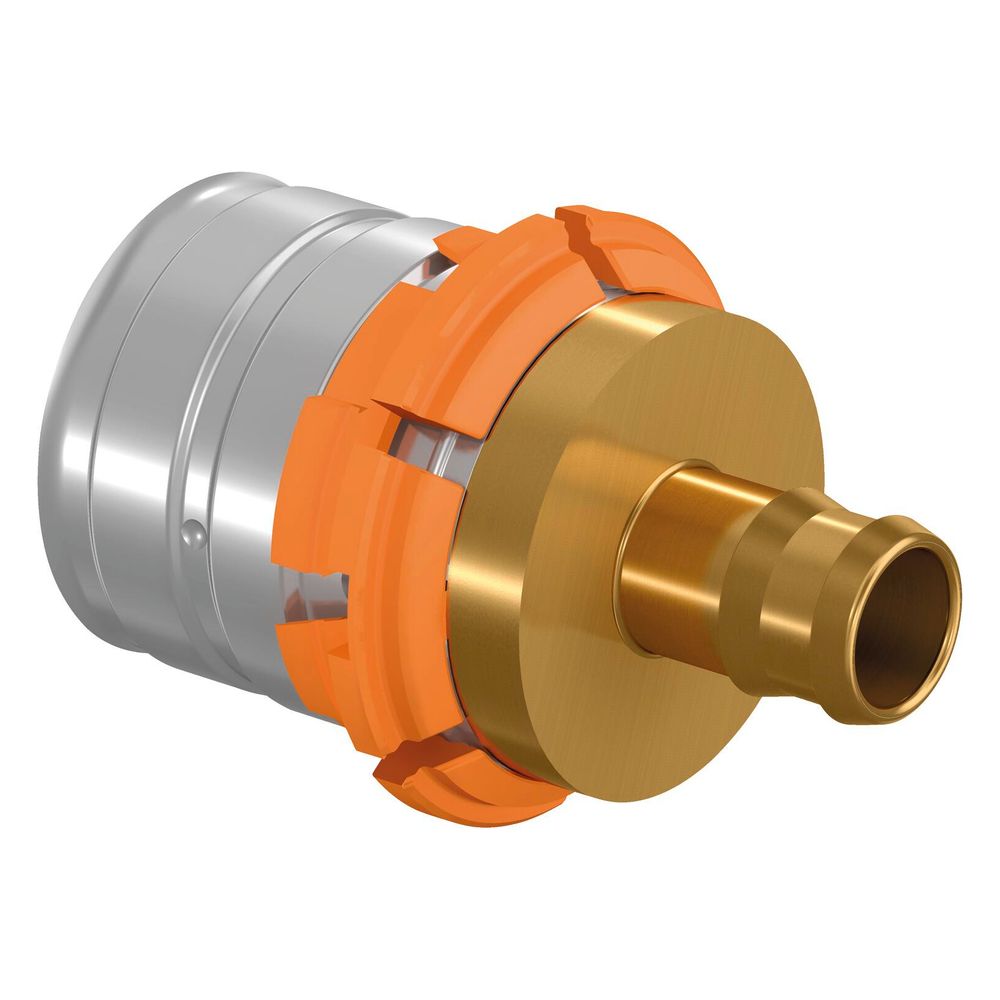

Der Uponor Q&E Übergang S-Press ist ein gerades, einteiliges Fitting aus Messing, das speziell für die sichere Verbindung von Verbundrohr 20 x 2,25 mm und Uponor PE-Xa Rohr 9,9 x 1,1 mm entwickelt wurde. Als Teil der Uponor Q&E Serie findet dieses Verbindungselement seinen Einsatz in Flächenheizungs- und -kühlungssystemen sowie in der Trinkwasserinstallation. Es zeichnet sich durch seine robuste Bauweise, die bewährte Prüfsicherheit und die einfache Montage ohne Entgraten aus.

Welche Materialien und Konstruktionsmerkmale zeichnen den Übergang aus?

Der Uponor Q&E Übergang S-Press besteht aus korrosionsbeständigem Messing und verfügt über eine fixierte Presshülse aus Aluminium sowie einen Pressanschlag. Für eine dauerhafte und dichte Rohrverbindung ist er mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Beide Anschlüsse sind unbehandelt und verfügen über eine Verpresst-Kennzeichnung mit Farbkodierung, die das korrekte Verpressen anzeigt. Die Konstruktion ist zugfest und nicht exzentrisch ausgeführt.

Welche Anschlussarten und Abmessungen bietet der Übergang?

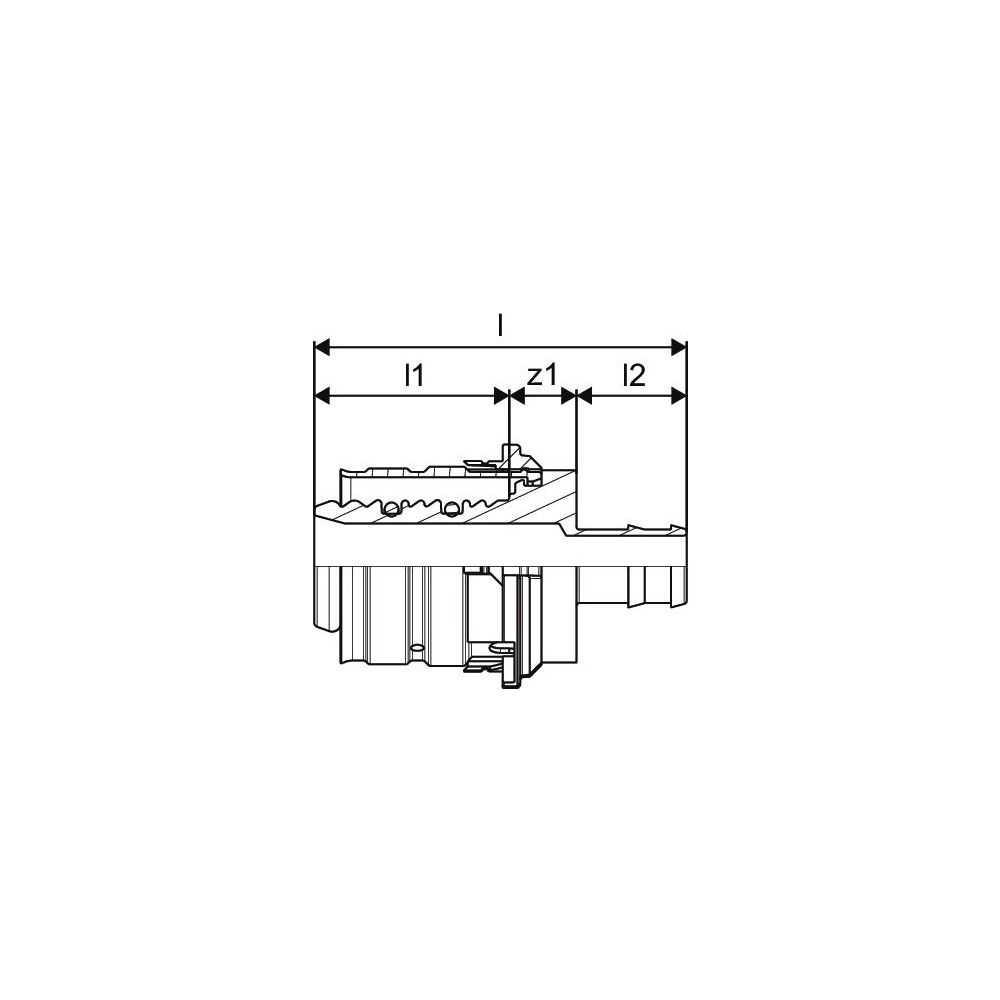

Der Übergang verfügt über eine Pressmuffe an Anschluss 1 mit einem Rohraußendurchmesser von 20 mm und einer Anschlusslänge von 26,15 mm. Anschluss 2 ist als Klemmringanschluss für Rohre mit 9,9 mm Außendurchmesser und einer Anschlusslänge von 16,45 mm ausgeführt. Die Arbeitslänge beträgt an beiden Anschlüssen jeweils 3,85 mm. Die Gesamtlänge des Übergangs beträgt 42,6 mm.

Wie erfolgt die Installation und welche Sicherheitsmerkmale sind integriert?

Die Installation des Übergangs erfolgt durch Pressen, ohne dass ein vorheriges Kalibrieren oder Entgraten der Rohre notwendig ist. Dies vereinfacht und beschleunigt den Montageprozess. Eine wesentliche Sicherheitsfunktion ist die bewährte Prüfsicherheit „unverpresst undicht“, die undichte Verbindungen vor dem eigentlichen Verpressen erkennbar macht. Nach erfolgreicher Verpressung fällt der Anschlagring ab, was als klare Verpresst-Kennzeichnung mit Farbkodierung dient. Die fixierte Presshülse und der Pressanschlag verhindern ein zu tiefes Eindringen des Rohres.

Für welche Anwendungen ist der Übergang geeignet und welche Belastbarkeiten weist er auf?

Dieser reduzierende Uponor Q&E Übergang ist speziell für den Einsatz in Heizungs- und Trinkwassersystemen konzipiert. Er ist systemgebunden und für den Betrieb bei einer maximalen Temperatur von 95 °C ausgelegt. Der maximale Arbeitsdruck beträgt 6 bar bei 20 °C. Die Verbindung eignet sich ideal für Flächenheizungs- und -kühlungssysteme, wo sichere und langlebige Rohrverbindungen erforderlich sind. Ein maximaler Systemdruck von 10 bar wird angegeben.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Klemmring
• Länge: 42,6 mm
• Rohraußendurchmesser Anschluss 1: 20 mm
• Rohraußendurchmesser Anschluss 2: 9,9 mm
• Material Dichtung: EPDM
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Max. Temperatur: 95 °C
• Systemgebunden: ja

Der Uponor Q&E Übergang S-Press bietet eine zuverlässige und effiziente Verbindungslösung für Verbund- und PE-Xa Rohre in Heizungs- und Trinkwasserinstallationen. Mit seiner robusten Messingkonstruktion, der einfachen Installation ohne Entgraten und der bewährten Prüfsicherheit „unverpresst undicht“ stellt dieses Fitting eine sichere und langlebige Komponente dar. Es ist für Rohraußendurchmesser von 20 mm und 9,9 mm ausgelegt und hält einem Arbeitsdruck von bis zu 6 bar bei 20 °C sowie Temperaturen bis 95 °C stand.
