Beschreibung
Uponor Q und E, Kupplung reduziert, 40x20mm, 1063934
Die Uponor Q und E Kupplung reduziert, 40x20mm, aus der Uponor Q&E Serie ist eine dreiteilige, gerade Verbindungslösung für Uponor PE-Xa-Rohre. Gefertigt aus korrosionsbeständigem Messing und PPSU, ermöglicht sie eine sichere und zugfeste Klemmringverbindung. Diese Kupplung ist ideal für den Einsatz in Flächenheizungs- und -kühlsystemen sowie in Trinkwasserinstallationen und ist für Temperaturen bis 95 °C und einen maximalen Arbeitsdruck von 6 bar ausgelegt.
Welche Funktion erfüllt die Uponor Q&E Kupplung und wie ist sie aufgebaut?

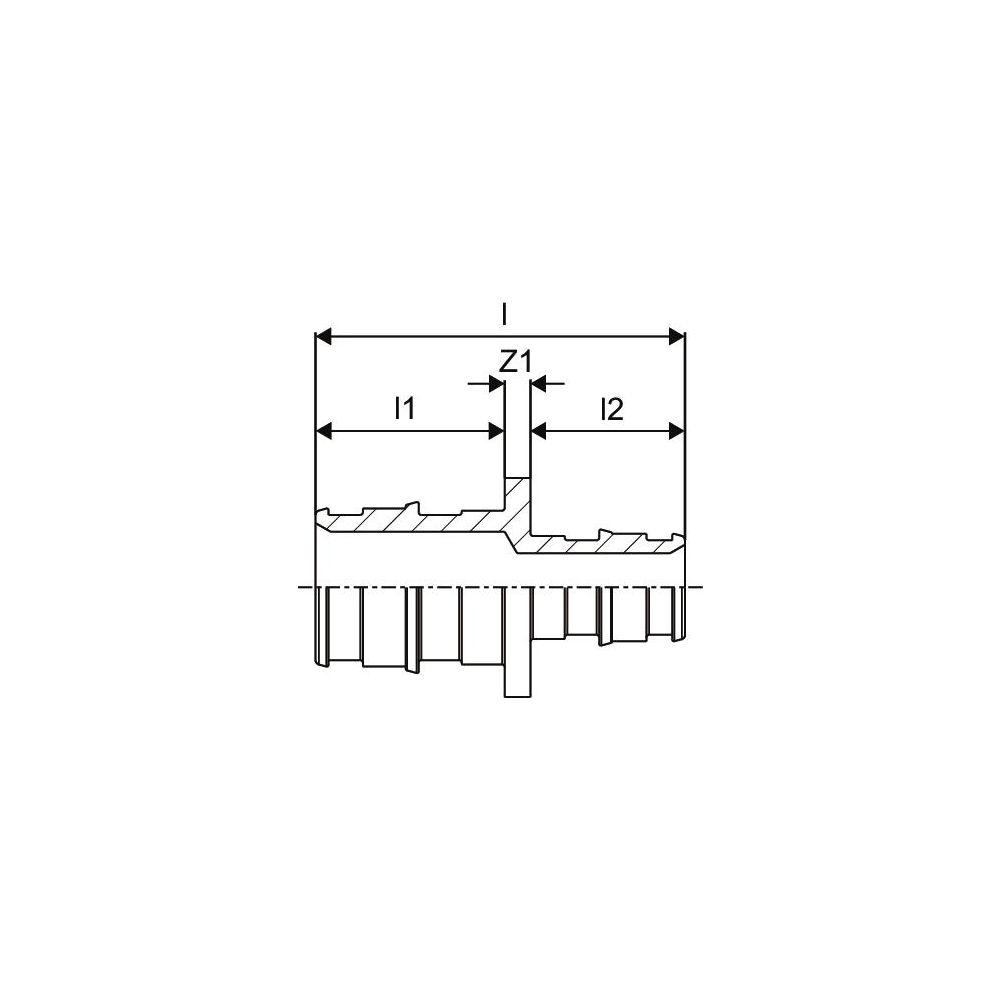

Die Uponor Q&E Kupplung dient der zuverlässigen Verbindung von Uponor PE-Xa-Rohren. Sie ist als 3-teiliges, gerades Fitting ausgeführt und besteht aus einer Messingkupplung. Die Anschlüsse sind mit Klemmringen ausgestattet, die eine sichere Verbindung der Rohre ermöglichen. Die Kupplung ist reduzierend ausgelegt, um Rohre mit 40 mm und 20 mm Außendurchmesser miteinander zu verbinden. Die Längen der Anschlüsse betragen 43,5 mm und 23,5 mm, bei einer Gesamtlänge von 67 mm.
Aus welchen Materialien besteht die Kupplung und welche Eigenschaften besitzt sie?
Die Metallteile der Kupplung sind aus korrosionsbeständigem Messing gefertigt. Kunststofffittings bestehen aus PPSU (Polyphenylsulfon). Beide Anschlussseiten sind unbehandelt und verfügen über keinen zusätzlichen Oberflächenschutz. Die Konstruktion ist zugfest und für den dauerhaften Einsatz ausgelegt. Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1.
Für welche Einsatzbereiche ist die Kupplung geeignet und welche Belastungen hält sie stand?
Das Fittingsystem ist systemgebunden und für den Einsatz in Heizungs- und Trinkwasseranlagen konzipiert. Es ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt. Die maximale Temperatur- und Druckbelastung liegt bei 95 °C und 6 bar, wobei kurzzeitig auch 10 bar standgehalten werden können. Die Kupplung ist nicht mit Dichtungsmaterial, Entleerungsventilen oder Entlüftern ausgestattet.
Technische Daten
- Ausführung: 3-teilig
- Form: gerade
- Anschluss 1: Klemmring
- Anschluss 2: Klemmring
- Rohraußendurchmesser Anschluss 1: 40 mm
- Rohraußendurchmesser Anschluss 2: 20 mm
- Länge: 67 mm
- Werkstoff: Messing
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperatur: 95 °C
Die Uponor Q und E Kupplung reduziert bietet eine robuste und zuverlässige Lösung für die Verbindung von PE-Xa-Rohren in Heizungs- und Trinkwasserinstallationen. Gefertigt aus korrosionsbeständigem Messing und PPSU, ist sie für einen maximalen Arbeitsdruck von 6 bar bei 20 °C und eine Temperatur von bis zu 95 °C ausgelegt, was eine hohe Betriebssicherheit ermöglicht. Ihre reduzierte Bauform ermöglicht flexible Rohrverbindungen mit unterschiedlichen Durchmessern.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1063934 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 1,5 |
| Arbeitslänge Anschluss 2 | 1,5 |
| Artikelnummer | UPONOR-1063934 |
| Ausführung | 3-teilig |
| EAN-13 | 4021598128651 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,24 kg |
| Länge | 67 |
| Länge Anschluss 1 | 43,5 |
| Länge Anschluss 2 | 23,5 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
