Beschreibung

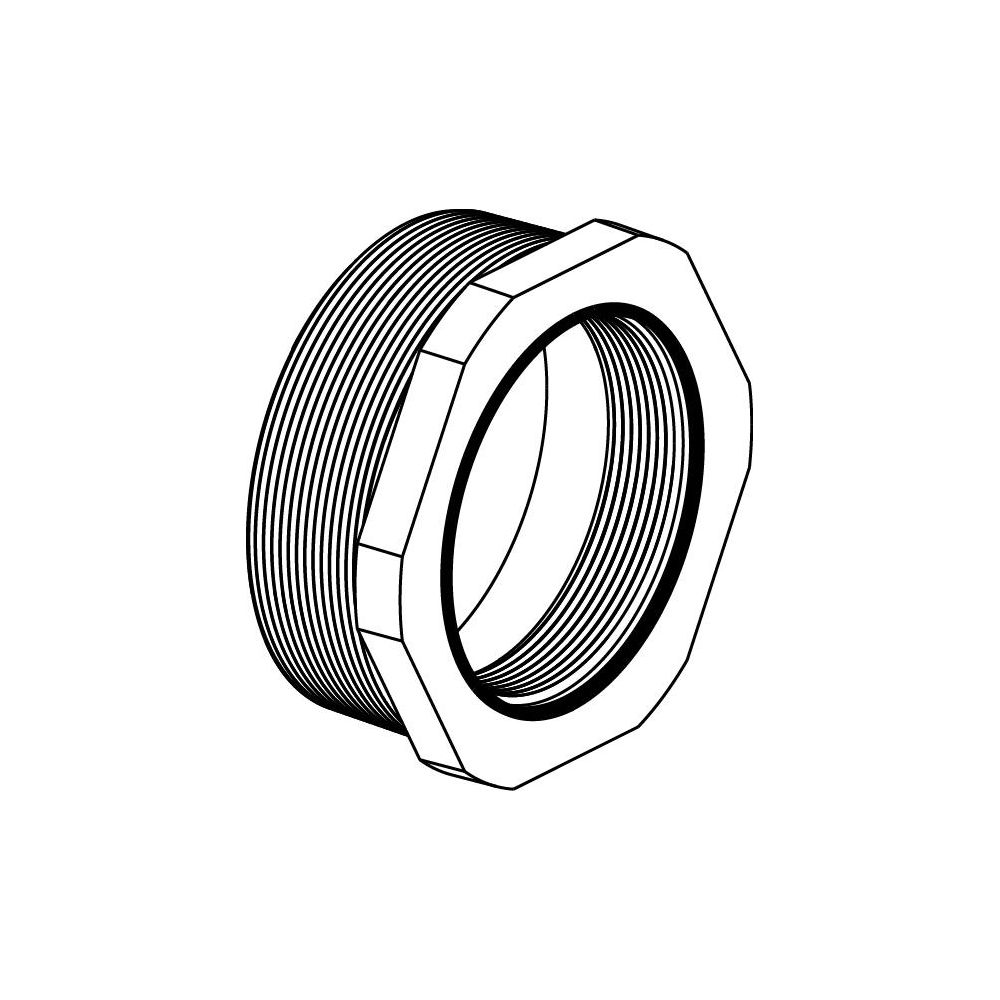

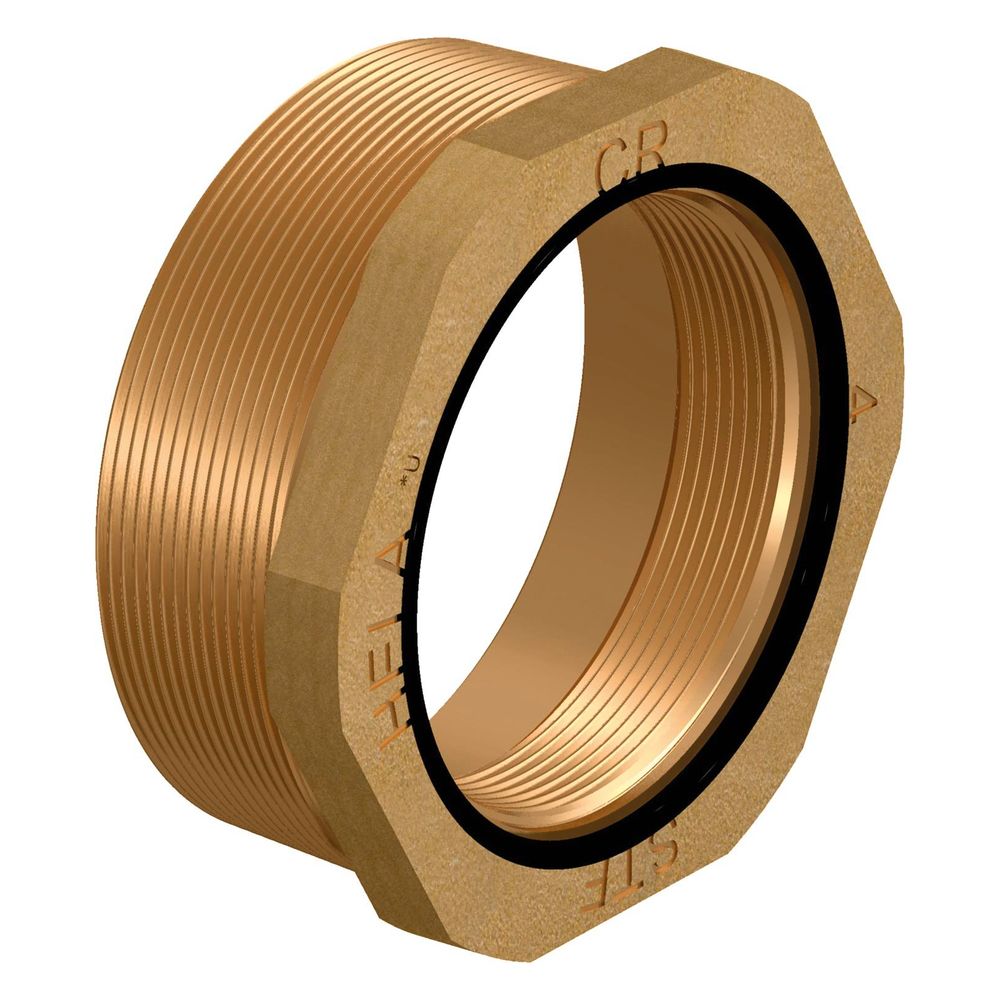

Uponor Ecoflex Reduzierung R 4 x G 3" , 1078369
Die Uponor Ecoflex Reduzierung R 4 x G 3" aus der Ecoflex Serie ist ein einteiliges, gerades Wipex Fitting für die Nahwärmeversorgung. Gefertigt aus korrosions- und entzinkungsbeständigem Messing, ermöglicht sie eine zuverlässige Verbindung zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde. Das Fitting ist für eine maximale Temperaturbelastung von +95 °C und einen Arbeitsdruck von 6 bar ausgelegt und kompatibel mit den Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS.
Welche Materialien und Konstruktionsmerkmale zeichnen die Reduzierung aus?
Die Uponor Ecoflex Reduzierung besteht aus korrosionsbeständigem und entzinkungsbeständigem Messing gemäß DIN EN ISO 6509. Das konische Außengewinde R 4 Zoll ist zum Eindichten mit Hanf vorgesehen, während das zylindrische Innengewinde G 3 Zoll mit einem O-Ring für eine sichere Abdichtung ausgestattet ist. Die Schrauben des Übergangsnippels bestehen aus Edelstahl, ergänzt durch Messingmuttern und Unterlegscheiben. Für Dimensionen von 63 bis 110 mm ist eine mit Kunststoffplättchen vorgeweitete Klemmhülse integriert.
Für welche Anwendungen ist die Uponor Ecoflex Reduzierung geeignet?
Dieses Fittingsystem ist speziell für den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde konzipiert. Es findet breite Anwendung in der Nahwärmeversorgung und ist systemgebunden für die Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die Reduzierung ist zugfest und für eine maximale Temperaturbelastung von +95 °C bei einem Arbeitsdruck von 6 bar ausgelegt.
Welche technischen Eigenschaften bietet das Uponor Ecoflex Fitting?
Das einteilige und gerade geformte Fitting verfügt über eine Standard Dimension Ratio (SDR) von 11. Beide Anschlüsse sind aus entzinkungsbeständigem Messing gefertigt und weisen eine unbehandelte Oberfläche auf. Die Reduzierung ist nicht mit Dichtungsmaterial, Entleerungsventil, Entlüfter oder Stoßnocken ausgestattet, sondern konzentriert sich auf die Kernfunktion der Durchmesserreduzierung von 4 Zoll auf 3 Zoll.

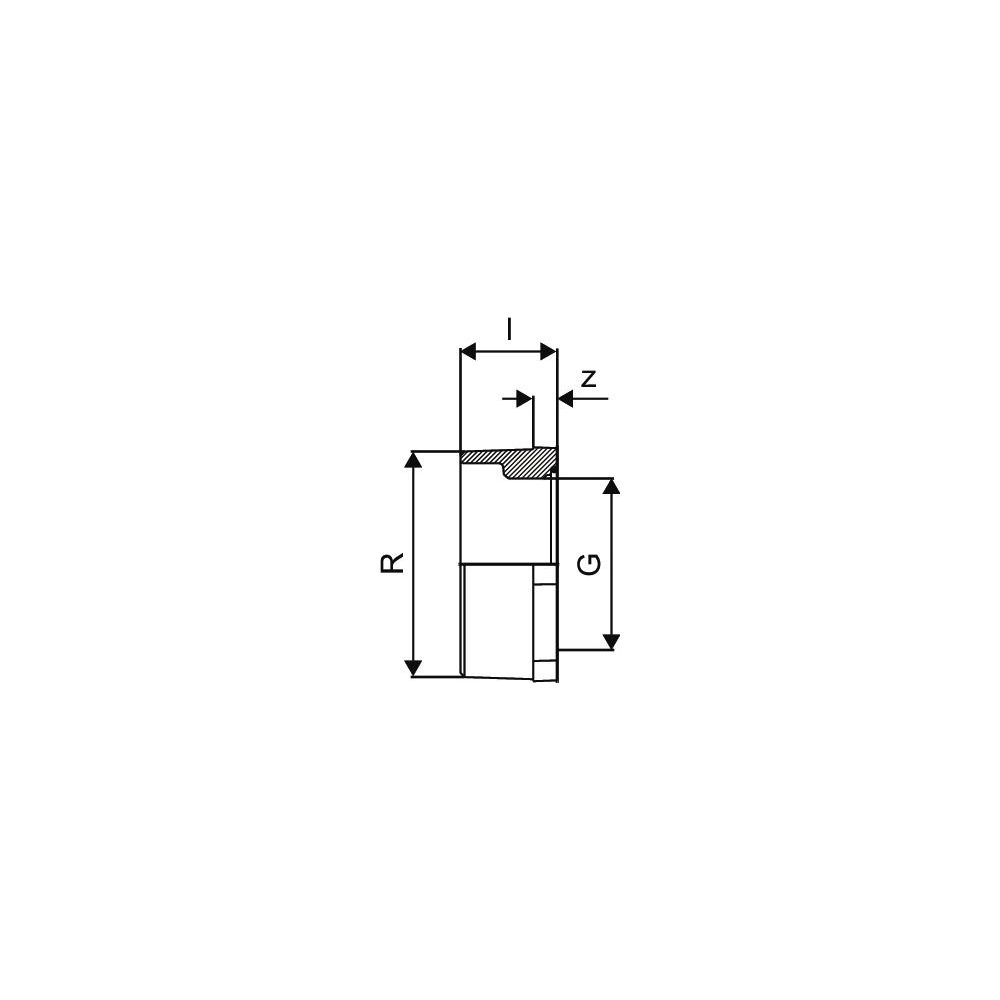

Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: R 4 Zoll konisches Außengewinde (BSPT-R, ISO 7-1 / EN 10226-1)
- Anschluss 2: G 3 Zoll zylindrisches Innengewinde (BSPP, ISO 228-1)
- Nenndurchmesser Anschluss 1: 4 Zoll (100)
- Nenndurchmesser Anschluss 2: 3 Zoll (80)
- Länge: 48
- Standard Dimension Ratio (SDR): 11
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperatur: +95 °C
- Werkstoff Anschluss 1 und 2: Messing, entzinkungsbeständig (DZR)
- Oberflächenbehandlung: unbehandelt
Die Uponor Ecoflex Reduzierung R 4 x G 3" stellt eine robuste und langlebige Verbindungslösung für anspruchsvolle Nahwärme-Rohrsysteme dar. Ihre Fertigung aus entzinkungsbeständigem Messing und die Auslegung für Temperaturen bis +95 °C bei einem Arbeitsdruck von 6 bar sichern eine hohe Betriebssicherheit und Zuverlässigkeit. Mit den spezifischen Anschlussgewinden (R 4 Zoll konisch, G 3 Zoll zylindrisch mit O-Ring) bietet sie eine präzise Lösung für den Übergang zwischen verschiedenen Rohrsystemen.
Lieferumfang
- 1x Uponor Ecoflex Reduzierung R 4 x G 3"
- 1x O-Ring
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1078369 |
| Hersteller | Uponor |
| Anschluss 1 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Artikelnummer | UPONOR-1078369 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598130289 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 1,26 kg |
| Länge | 48 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | 4 Zoll (100) |
| Nenndurchmesser Anschluss 2 | 3 Zoll (80) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
