Beschreibung

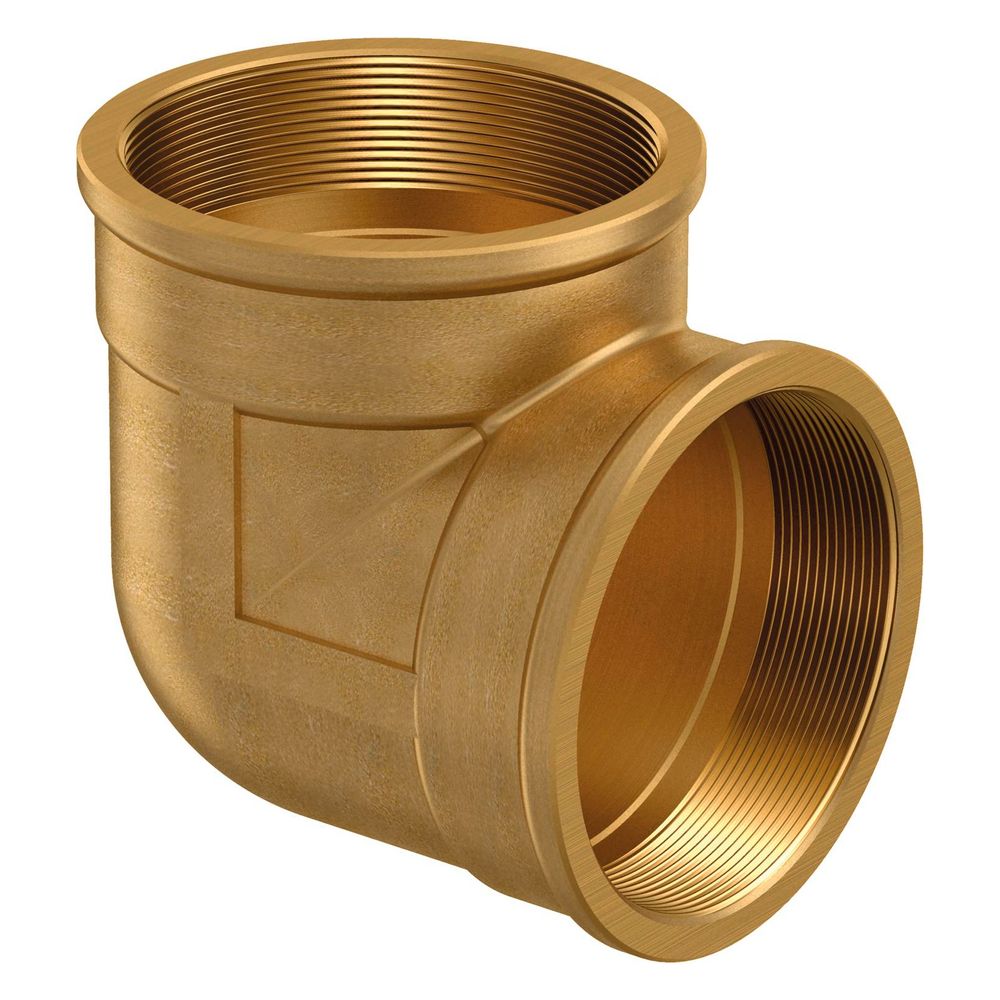

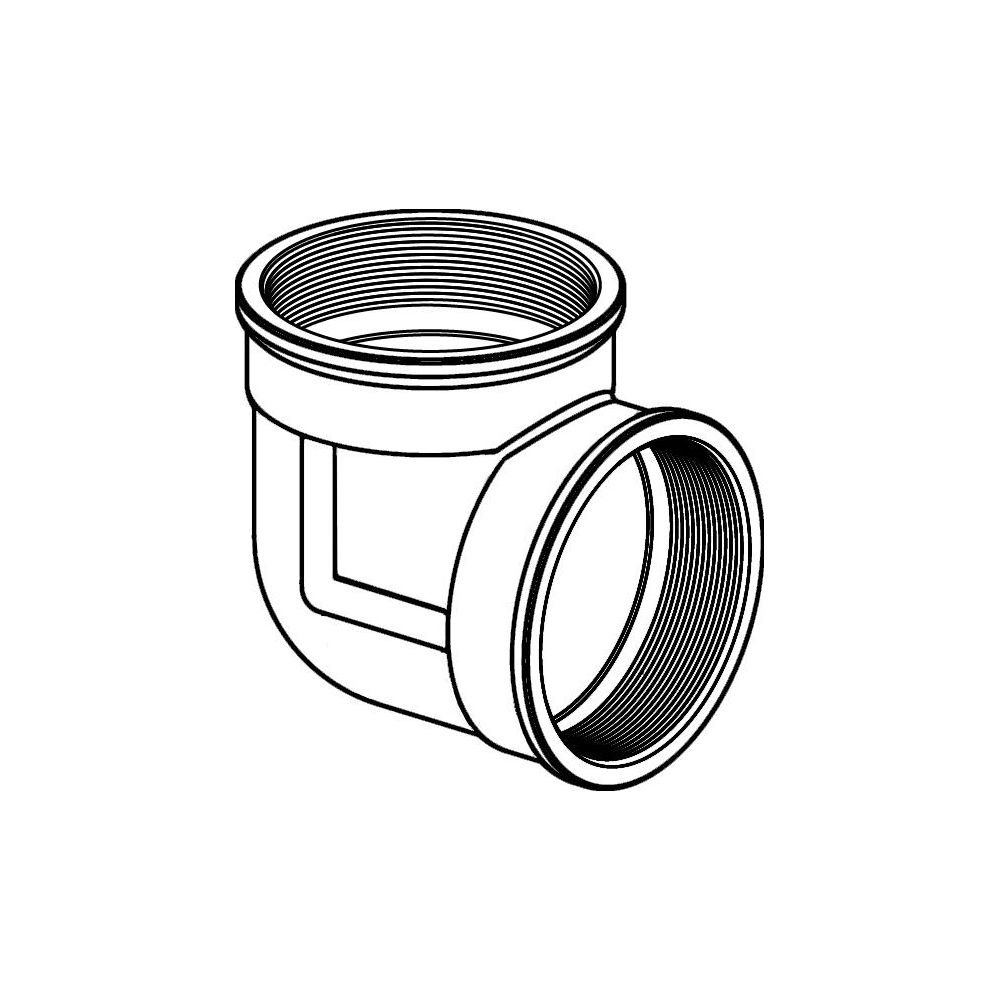

Uponor Ecoflex Winkel, Rp 4" x Rp 4", 1078366
Der Uponor Ecoflex Winkel aus der Ecoflex Serie ist ein robustes und systemgebundenes Formteil, speziell für die Nahwärmeversorgung konzipiert. Dieser 90-Grad-Winkel mit Rp 4 Zoll zylindrischen Innengewinden auf beiden Seiten ermöglicht eine zuverlässige Verbindung in komplexen Rohrsystemen. Gefertigt aus entzinkungsbeständigem Messing (DZR), ist der Winkel für Anwendungen mit einer maximalen Temperaturbelastung von +95 °C und einem Arbeitsdruck von 6 bar ausgelegt. Er dient als essenzielles Fittingsystem für diverse Uponor Rohrsysteme und stellt eine zugfeste Verbindung zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde her.
Welche Materialeigenschaften zeichnen den Winkel aus?
Der Winkel besteht aus korrosionsbeständigem und entzinkungsbeständigem Messing (DZR), das gemäß DIN EN ISO 6509 gefertigt ist. Diese Materialgüte sorgt für eine hohe Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen, insbesondere in anspruchsvollen Nahwärmeversorgungsanwendungen. Die unbehandelte Oberfläche der Anschlüsse unterstreicht die Materialechtheit und Robustheit des Bauteils. Das Schraubenset des Übergangsnippels oder der Kupplung beinhaltet Innensechskantschrauben aus Edelstahl, Mutter und Unterlegscheibe aus Messing.
Wie erfolgt die Installation und Abdichtung?
Die Installation des Winkels erfolgt über Rp 4 Zoll zylindrische Innengewinde an beiden Anschlüssen. Für eine sichere und dauerhafte Abdichtung ist das Einzudichten mit Hanf vorgesehen. Zwischen einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippel und Wipex Formteil sorgt ein O-Ring für zusätzliche Dichtigkeit. Die Klemmhülse ist mit Kunststoffplättchen vorgeweitet und für Dimensionen von 63 bis 110 mm geeignet.
Für welche Anwendungen ist der Winkel geeignet?
Dieser Winkel ist ein integraler Bestandteil des Uponor Wipex Fittingsystems und wurde für eine breite Palette von Rohrsystemen entwickelt. Dazu gehören VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er ermöglicht den Übergang und die Verbindung zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde, was ihn zu einer vielseitigen Lösung für die Nahwärmeversorgung macht.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 90
- Nenndurchmesser Anschluss 1: 4 Zoll (100)
- Nenndurchmesser Anschluss 2: 4 Zoll (100)
- Werkstoff des Anschlusses 1: Messing
- Werkstoffgüte Anschluss 1: Messing, entzinkungsbeständig (DZR)
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Max. Temperaturbelastung: +95 °C
- Standard Dimension Ratio (SDR): 11

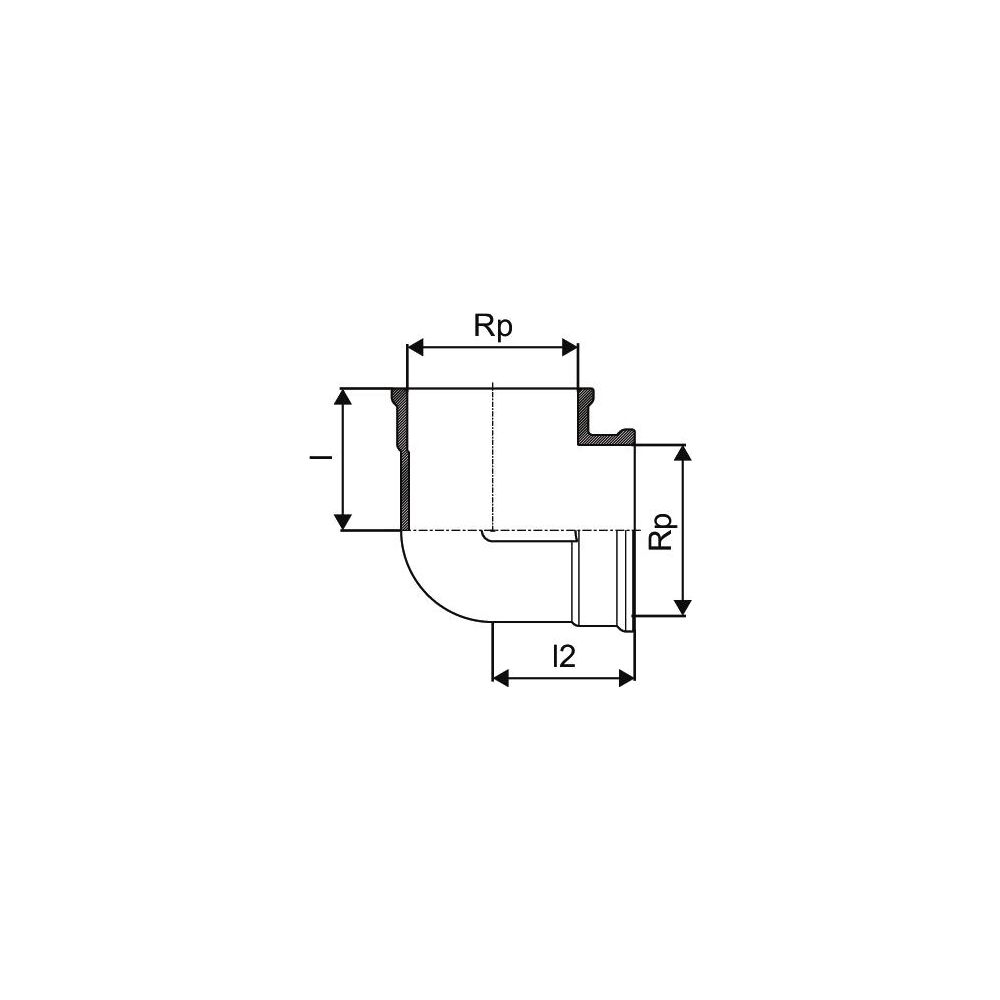

- Länge Anschluss 1: 92
Der Uponor Ecoflex Winkel bietet eine zuverlässige und langlebige Lösung für die Nahwärmeversorgung. Seine Konstruktion aus entzinkungsbeständigem Messing und die Auslegung für Temperaturen bis +95 °C sowie einen Druck von 6 bar machen ihn zu einer robusten Komponente für anspruchsvolle Rohrsysteme. Die präzise Fertigung mit Rp 4 Zoll Innengewinden und die Kompatibilität mit verschiedenen Uponor Rohrsystemen ermöglichen eine sichere und effiziente Installation.
Technische Daten
| Hersteller-Warengruppe | Nahwärmeversorgung |
| Hersteller-Serie | Ecoflex |
| Hersteller-Produktgruppe | Uponor Wipex |
| Hersteller-Artikelnummer | 1078366 |
| Hersteller | Uponor |
| Anschluss 1 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Artikelnummer | UPONOR-1078366 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598130258 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 2,65 kg |
| Länge Anschluss 1 | 92 |
| Länge Anschluss 2 | 92 |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | 4 Zoll (100) |
| Nenndurchmesser Anschluss 2 | 4 Zoll (100) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | nein |
| Standard Dimension Ratio (SDR) | 11 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
