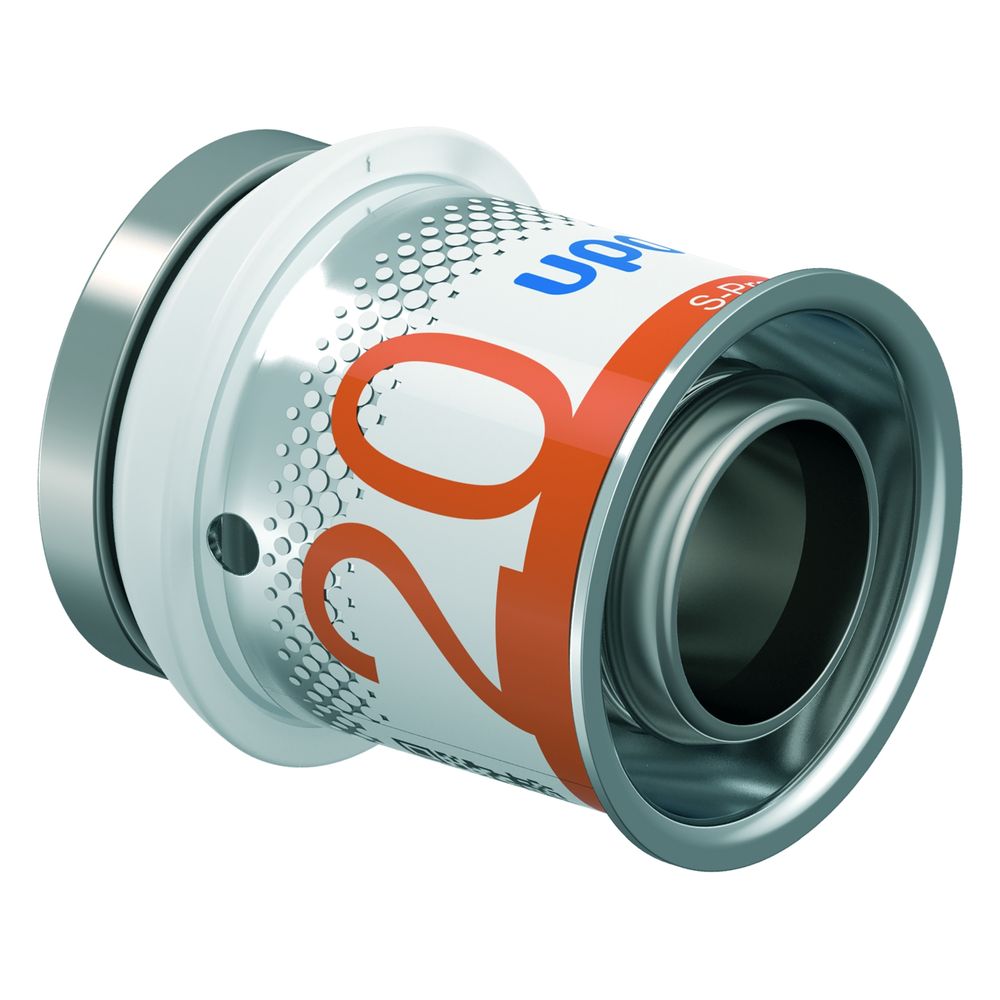

Uponor S-Press Plus Endstück d. 20mm

Das Uponor S-Press Plus Endstück mit einem Durchmesser von 20 mm aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting, das speziell für Verbundrohrsysteme entwickelt wurde. Gefertigt aus entzinkungsbeständigem Messing mit einer zweischichtigen Innenverzinnung, bietet es zuverlässigen Korrosionsschutz und ist ideal für den Einsatz in Trinkwasserinstallationen sowie Heiz- und Kühlsystemen geeignet. Es zeichnet sich durch hohe Prüfsicherheit, einfache Montage und volle Kompatibilität mit bestehenden Uponor Mehrschichtverbundrohrsystemen aus.

Welche Materialeigenschaften und Verarbeitungsmerkmale zeichnen das Uponor S-Press Plus Endstück aus?

Das Endstück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich mit einer zweischichtigen Innenverzinnung zum Korrosionsschutz versehen ist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes für den Einsatz in Trinkwasserinstallationen. Die längskraftschlüssige Radial-Pressverbindung verfügt über eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster. Dies ermöglicht eine hohe Prüfsicherheit der Fittings vor und während der Dichtheitsprobe durch eine Verpresst-Kennzeichnung. Die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck trägt zur Sicherheit bei. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 geprüft.

Welche Dichtungs- und Hygieneanforderungen erfüllt das Endstück?

Die Dichtringe des Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet, was die Wasserqualität unterstützt. Eine Migrationsprüfung gemäß DIN EN 12873-1 bestätigt die Eignung für Trinkwasseranwendungen.

Für welche Anwendungsbereiche ist das Uponor S-Press Plus Endstück geeignet?

Das Endstück ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist das Endstück für Dauerbetriebstemperaturen bis 80 °C und einen Druck von 10 bar geeignet, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Das Endstück ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heiz- und Kühlanwendungen.

Welche Zertifizierungen und Prüfungen liegen für das Produkt vor?

Das Uponor S-Press Plus Endstück ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Es ist ein durchflussoptimierter Fitting, der geringe Druckverluste ermöglicht. Die Zugfestigkeit wurde gemäß CTSB NF EN 1979 mit über 1600 N nachgewiesen. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Wie unterstützt das Design die Montage und Sicherheit der Verbindung?

Die fixierte Edelstahl-Presshülse mit Sichtfenster ermöglicht eine sichere Führung der Pressbacken und eine einfache Kontrolle der Verpressung. Eine einzigartige Verpresstkennzeichnung zeigt deutlich an, ob das Fitting bereits korrekt verpresst wurde. Die schnelle Dimensionserkennung erfolgt durch eine Farbkodierung, und ein QR-Code bietet direkten Zugang zu weiteren Produktinformationen. Das Pressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit reduziert.

Technische Daten

• Rohraußendurchmesser Anschluss: 20 mm
• Nenndurchmesser Anschluss: DN 15
• Länge Anschluss: 28 mm
• Arbeitslänge Anschluss: 21 mm
• Maximaler Arbeitsdruck bei 20 °C: 10 bar
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Zugfestigkeit: > 1600 N
• Temperaturbereich: 0 bis 70 °C (Trinkwasser), bis 80 °C (Heizung)

Das Uponor S-Press Plus Endstück bietet eine zuverlässige und hygienische Lösung für moderne Rohrleitungssysteme. Durch die Fertigung aus entzinkungsbeständigem, verzinntem Messing und die bewährte Pressverbindungstechnik ist es ideal für Trinkwasser- und Heizungsinstallationen geeignet. Mit einem maximalen Arbeitsdruck von 10 bar und der Kompatibilität zu Uponor Mehrschichtverbundrohrsystemen stellt dieses Endstück eine sichere und langlebige Komponente dar, die eine einfache und effiziente Installation ermöglicht.
