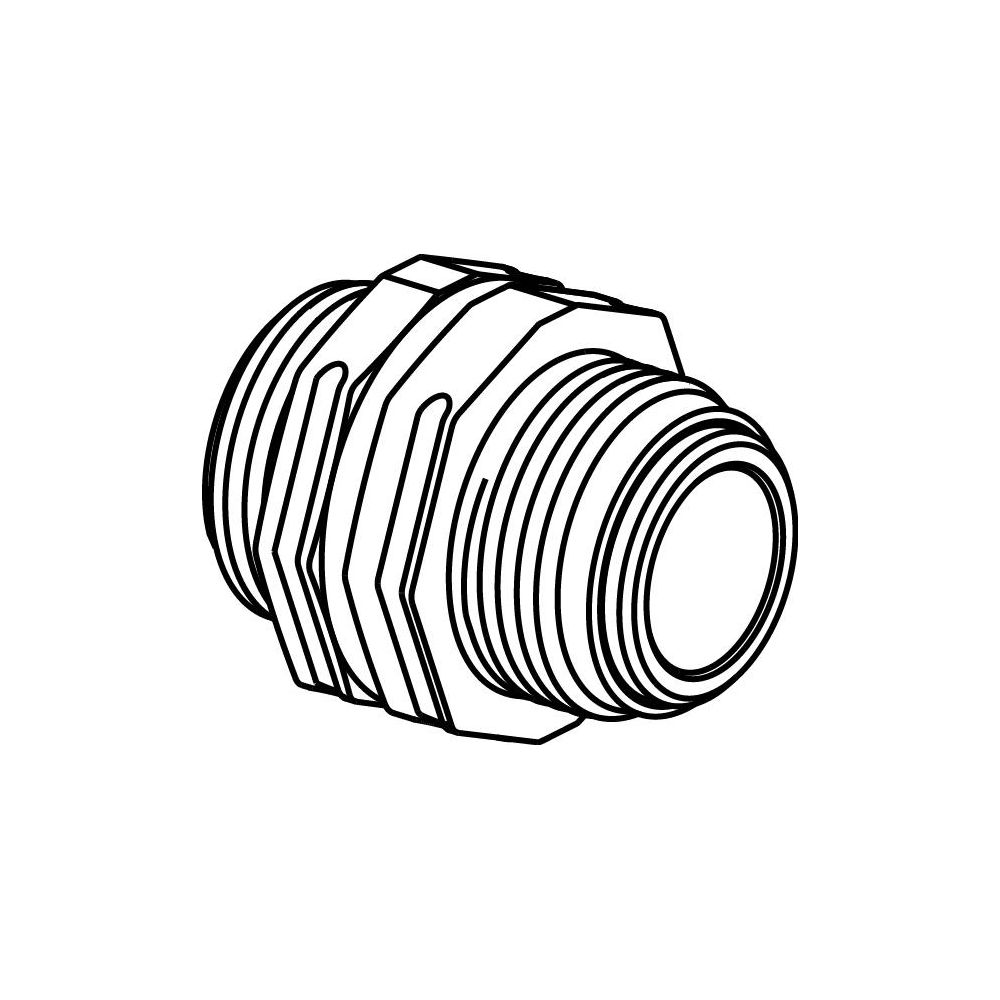

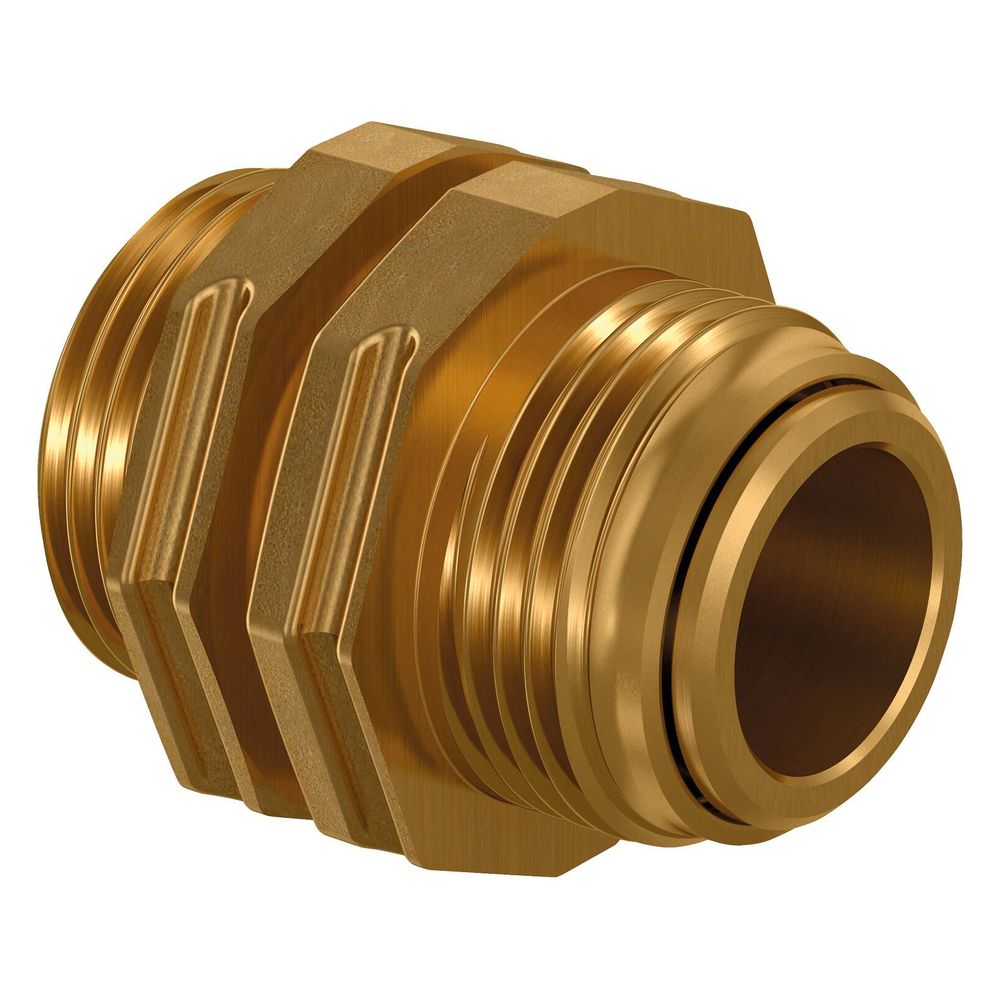

Uponor Wipex Drehnippel G 1" , 1045455

Der Uponor Wipex Drehnippel G 1" aus der Wipex Serie ist ein hochwertiges, einteiliges Fitting aus korrosionsbeständigem, entzinkungsbeständigem Messing. Er ist speziell für eine drehbare Verbindung in der Nahwärmeversorgung konzipiert und ermöglicht den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren und Übergangsnippeln mit zylindrischem Außengewinde. Mit seinen zylindrischen G 1" Außengewinden und der EPDM-Dichtung bietet er eine zuverlässige und dichte Installation für verschiedene Uponor Rohrsysteme.

Welche Materialeigenschaften und Konstruktionsmerkmale zeichnen den Drehnippel aus?

Der Drehnippel besteht aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Dies ermöglicht eine hohe Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen. Die Anschlüsse sind unbehandelt. Eine O-Ring-Dichtung sorgt für die Dichtheit zwischen einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippel und Wipex Formteil. Das Dichtungsmaterial ist Ethylen-Propylen-Dien-Kautschuk (EPDM), welches eine zuverlässige Abdichtung sicherstellt. Das Schraubenset des Übergangsnippels beziehungsweise der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing.

Für welche Anwendungen und Rohrsysteme ist der Uponor Wipex Drehnippel geeignet?

Dieser Drehnippel ist ein integraler Bestandteil des Fittingsystems für die Uponor Rohrsysteme VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er ermöglicht die Verbindung und den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Die Hauptanwendung liegt in der Nahwärmeversorgung, wo eine robuste und dichte Verbindung von entscheidender Bedeutung ist. Er ist für eine drehbare Verbindung zwischen Abzweigsstutzen des T-Stücks und Winkel vorgesehen, insbesondere bei Verwendung eines Schachtes oder eines H-Isoliersatzes.

Welche technischen Spezifikationen und Belastungsgrenzen bietet der Drehnippel?

Der Drehnippel ist in gerader, 1-teiliger Ausführung konzipiert. Er verfügt über zwei zylindrische G Außengewinde nach BSPP (ISO 228-1) mit einem Nenndurchmesser von jeweils 1 Zoll (25). Die maximale Temperaturbelastung beträgt +95 °C. Der maximale Arbeitsdruck liegt bei +20 °C bei 16 bar und bei +95 °C bei 10 bar. Der Drehnippel ist zugfest und systemgebunden, was eine sichere Integration in bestehende Systeme ermöglicht. Die Standard Dimension Ratio (SDR) beträgt 11.

Welche Zertifizierungen und Prüfsiegel besitzt der Uponor Wipex Drehnippel?

Der Uponor Wipex Drehnippel erfüllt hohe Qualitätsstandards, was durch verschiedene Zertifizierungen belegt wird. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Kiwa Systemzertifizierung und die Deklaration nach DIN EN 15632, alle überwacht durch die Zertifizierungsstelle Kiwa N.V. Des Weiteren besitzt der Drehnippel das DVGW-Siegel (W534 und W321) sowie das ÖVGW PW302 Prüfsiegel.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1), 1 Zoll (25)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1), 1 Zoll (25)

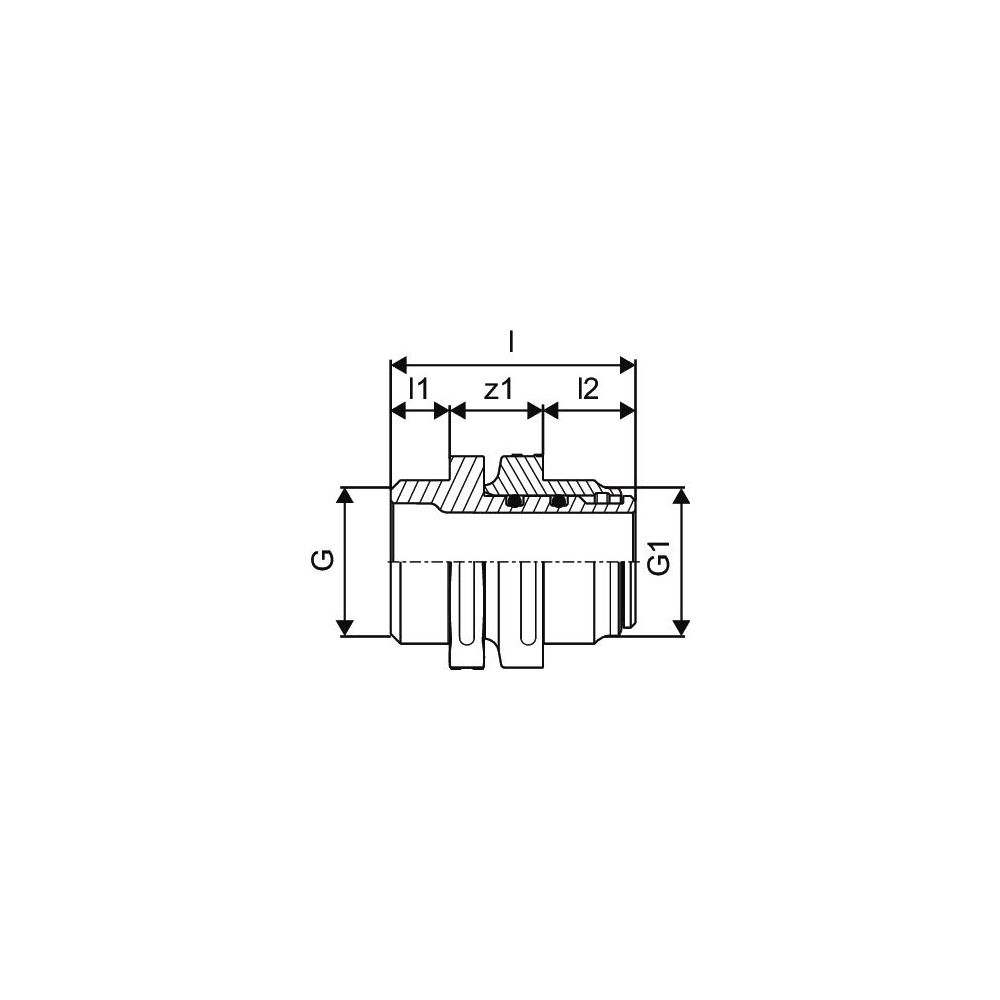

• Länge: 49,8
• Länge Anschluss 1: 21,5
• Länge Anschluss 2: 28,3
• Arbeitslänge Anschluss 1: 9,5
• Arbeitslänge Anschluss 2: 9,5
• Standard Dimension Ratio (SDR): 11
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Max. Arbeitsdruck bei 95 °C: 10 bar
• Max. Temperatur: +95 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR)

Der Uponor Wipex Drehnippel G 1" bietet eine robuste und zuverlässige Verbindungslösung für die Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit einer EPDM-Dichtung, ist er für Drücke bis 16 bar bei 20 °C und Temperaturen bis +95 °C ausgelegt. Seine systemgebundene und zugfeste Konstruktion mit zwei G 1" Außengewinden macht ihn zu einer sicheren Wahl für die Integration in diverse Uponor Rohrsysteme.
