Uponor S-Press Verbund-Kupplung reduziert, 75x50mm, PPSU

Die Uponor S-Press Verbund-Kupplung reduziert 75x50mm aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Sie ist speziell für Trinkwasser- und Heizungsinstallationen konzipiert, bei denen eine zuverlässige und hygienische Verbindung zwischen Rohren mit unterschiedlichen Außendurchmessern erforderlich ist. Die Kupplung ist mit einer fest fixierten Edelstahl-Presshülse ausgestattet und bietet eine hohe Prüfsicherheit.

Wie ist die Konstruktion der Uponor S-Press Verbund-Kupplung gestaltet?

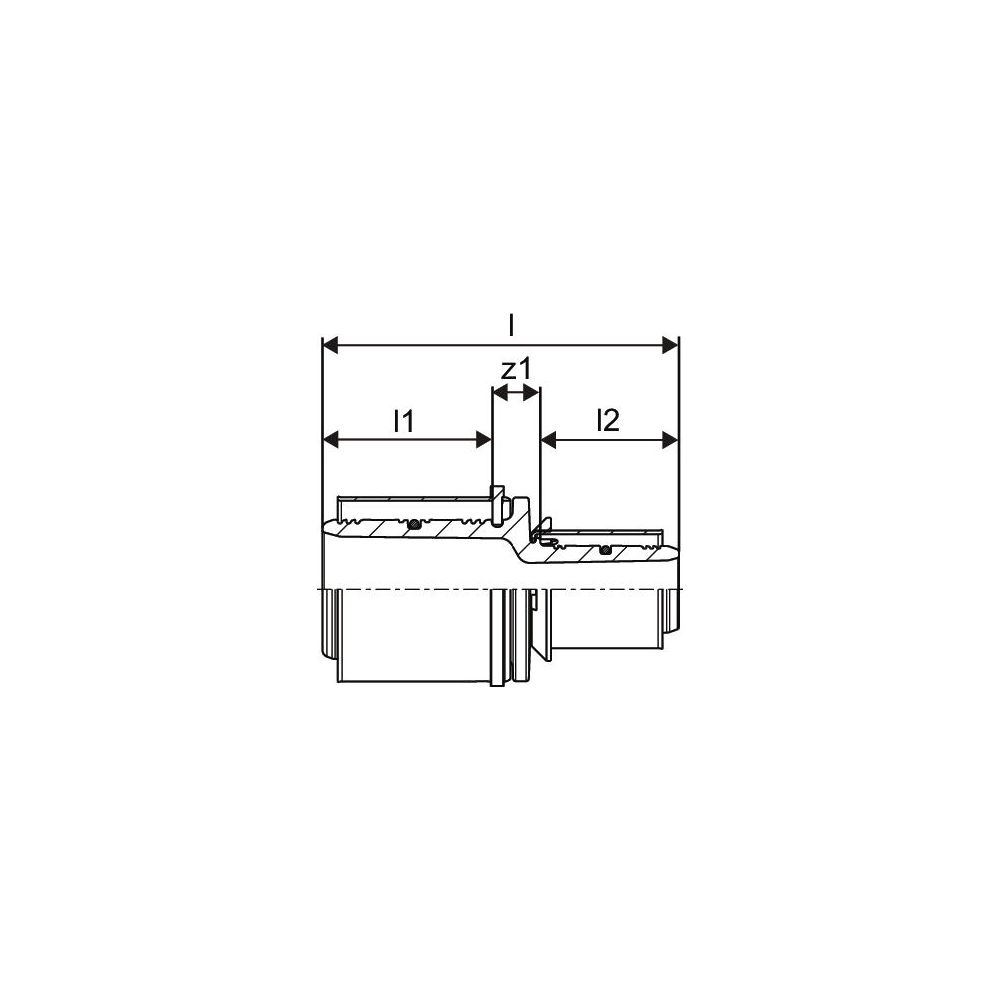

Die Kupplung ist gerade ausgeführt und verfügt über zwei Pressmuffen als Anschlüsse mit Rohraußendurchmessern von 75 mm und 50 mm. Beide Anschlüsse sind aus PPSU gefertigt und unbehandelt, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Gesamtlänge der Kupplung beträgt 115 mm, wobei die einzelnen Anschlusslängen 69 mm beziehungsweise 47 mm betragen. Die Arbeitslänge an beiden Seiten liegt bei 8 mm. Die Verbindung ist reduzierend ausgeführt, um Rohre unterschiedlicher Größe sicher zu verbinden.

Welche Eigenschaften und Vorteile bietet das Material und die Dichtung?

Das Fitting besteht aus temperaturbeständigem Hochleistungskunststoff PPSU, der die Hygieneanforderungen der KTW-Empfehlung, des Umweltbundesamtes sowie des DVGW-Arbeitsblattes W 270 erfüllt. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der für eine sichere Abdichtung sorgt. Die Verbindung ist totraumfrei und hygieneoptimiert, was besonders für Trinkwasserinstallationen wichtig ist. Die Kupplung ist vollständig kompatibel zu bestehenden Uponor Komponenten und verfügt über Außen- und Innengewinde nach DIN EN 10226-1.

Wie wird die Verbindung hergestellt und geprüft?

Die Kupplung verfügt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Verpressung besitzt. Die Prüfsicherheit wird durch die Verpresst-Kennzeichnung ermöglicht, die bei der Dichtheitsprobe mit 150 mbar Überdruck anzeigt, ob die Verbindung korrekt verpresst wurde. Unverpresste Verbindungen sind undicht, was eine sichere Montage unterstützt. Ein einfaches Entgraten ohne Kalibrieren ist möglich.

Für welche Einsatzbereiche ist die Kupplung geeignet?

Die Kupplung ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe, Rohraußendurchmesser 75 mm
• Anschluss 2: Pressmuffe, Rohraußendurchmesser 50 mm
• Gesamtlänge: 115 mm
• Material Fitting: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Hauptfarbe Fitting: grau

Die Uponor S-Press Verbund-Kupplung reduziert 75x50mm aus PPSU bietet eine sichere und hygienische Verbindung für Trinkwasser- und Heizungsrohre mit unterschiedlichen Durchmessern. Mit einem maximalen Arbeitsdruck von 10 bar und der Eignung für Temperaturen bis 70 °C im Trinkwasserbereich sowie 80 °C im Heizungsbereich, stellt diese Kupplung eine langlebige Komponente dar. Ihre Bauweise mit fixierter Presshülse und die Prüfsicherheit „unverpresst undicht“ unterstreichen die hohe Qualität und Funktionalität für professionelle Installationen.
