Uponor RS Winkel 45 Grad, RS3 x RS3, 1029141
Der Uponor RS Winkel 45 Grad, RS3 x RS3, 1029141 ist ein hochwertiges Verbindungselement aus der RS Serie von Uponor. Dieses einteilige Winkelstück aus verzinntem Messing eignet sich für den Einsatz in Verbundrohrsystemen und ist speziell für Anwendungen im Trinkwasser- und Heizungsbereich konzipiert. Mit einem Winkel von 45 Grad und Einsteck (Push-Fitting)-Anschlüssen bietet es eine sichere und systemgebundene Verbindung bei einem maximalen Betriebsdruck von 10 bar.
Wie ist der Uponor RS Winkel konstruiert?

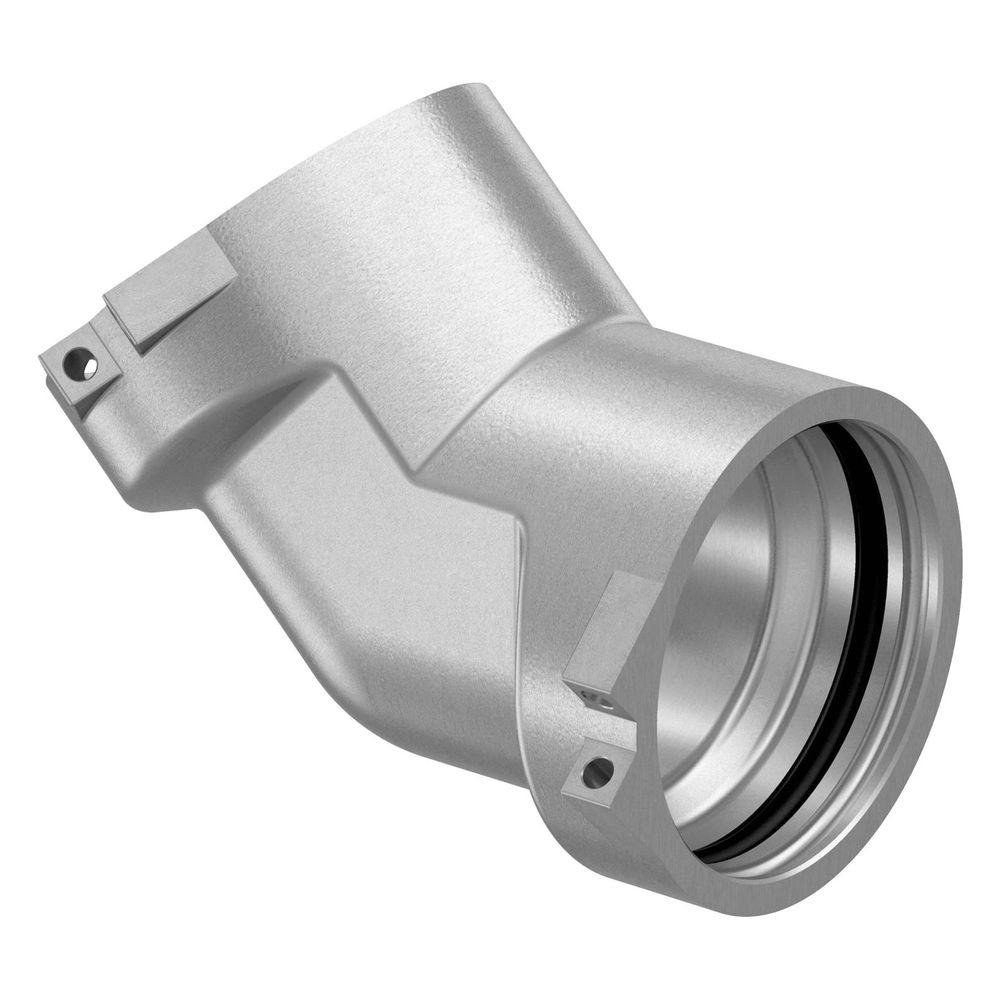

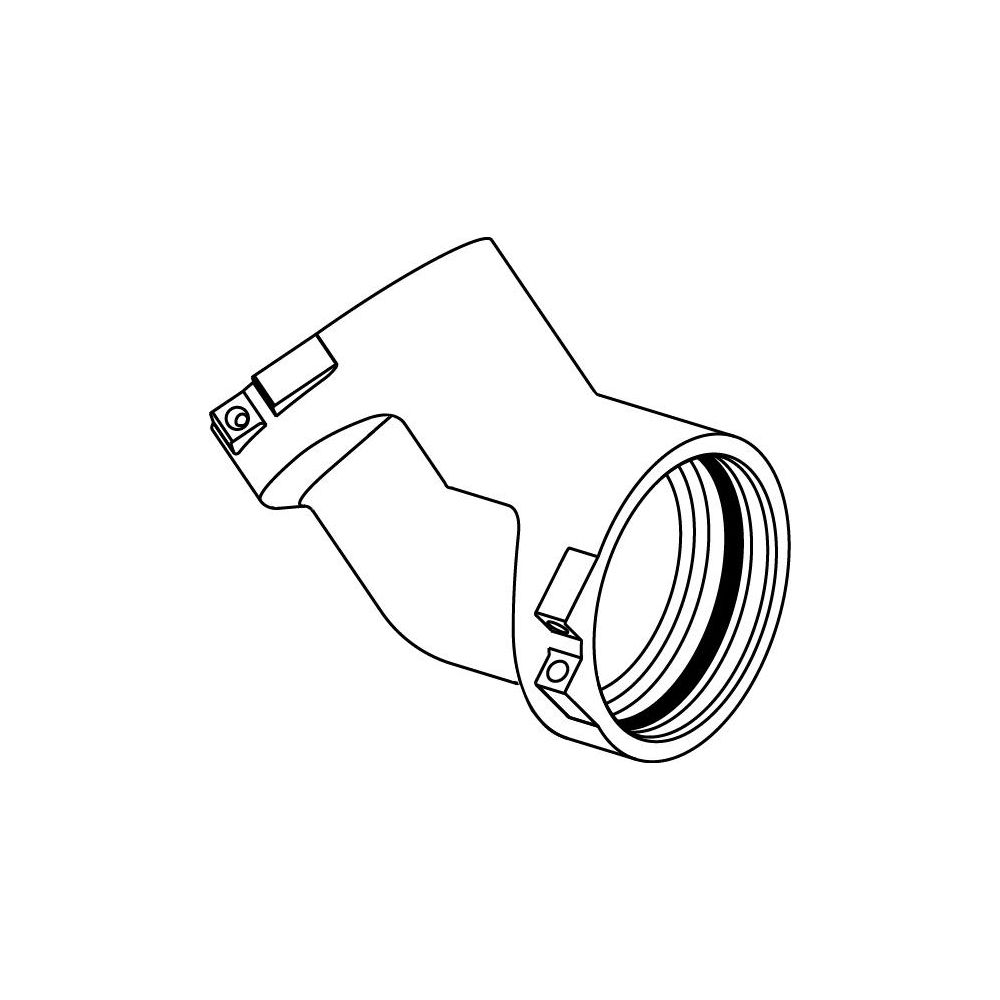

Der Winkel besteht aus verzinnter Messinglegierung und ist als einteiliges Formstück ausgeführt. Beide Einsteck (Push-Fitting)-Anschlüsse haben eine Länge von jeweils 68 mm. Die Dichtungen sind aus Ethylen-Propylen-Dien-Kautschuk (EPDM) gefertigt, was eine zuverlässige Abdichtung sicherstellt. Das Bauteil ist nicht reduzierend oder exzentrisch. Die Oberflächen der Anschlüsse sind verzinnt und unbehandelt. Eine fixierte Presshülse und ein farbkodierter Pressbackenanschlag erleichtern die korrekte Montage.
Welche Sicherheitsmerkmale und Zertifizierungen bietet der Winkel?
Das Produkt ist mit dem DVGW-, ÖVGW- und KIWA / KOMO-Prüfsiegel zertifiziert, was die Eignung für den Einsatz in Trinkwasserinstallationen bestätigt. Es verfügt über eine Prüfsicherheit, die eine Undichtigkeit bei unverpresster Verbindung anzeigt und somit zusätzliche Sicherheit während der Installation bietet.
Für welche Einsatzbereiche ist der Winkel geeignet?
Der Winkel ist für den Einsatz in Trinkwasser- und Heizungsanlagen ausgelegt. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem Betriebsdruck von bis zu 10 bar zulässig. Kurzzeitig kann die Temperatur bis zu 95 °C für maximal 100 Stunden Betriebsdauer betragen. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von bis zu 100 °C für maximal 100 Stunden Betriebsdauer.
Wie unterstützt der Winkel die Montage und welche Kompatibilität besteht?
Als Basisteil ist der Winkel kompatibel mit allen RS 2 und RS 3 Adaptern und beinhaltet zwei Verriegelungselemente. Die Einsteck (Push-Fitting)-Anschlüsse ermöglichen eine schnelle und unkomplizierte Installation. Das System ist zugfest und systemgebunden, was die Zuverlässigkeit der gesamten Installation erhöht.
Technische Daten
- Form: Winkel
- Winkel des Bogens: 45 Grad
- Anschlussart: Einsteck (Push-Fitting)
- Werkstoff: Messing, verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Dauerbetriebstemperatur Trinkwasser: 0 bis 70 °C
- Max. Dauerbetriebstemperatur Heizung: bis 80 °C
- Prüfsiegel: DVGW, KIWA, ÖVGW

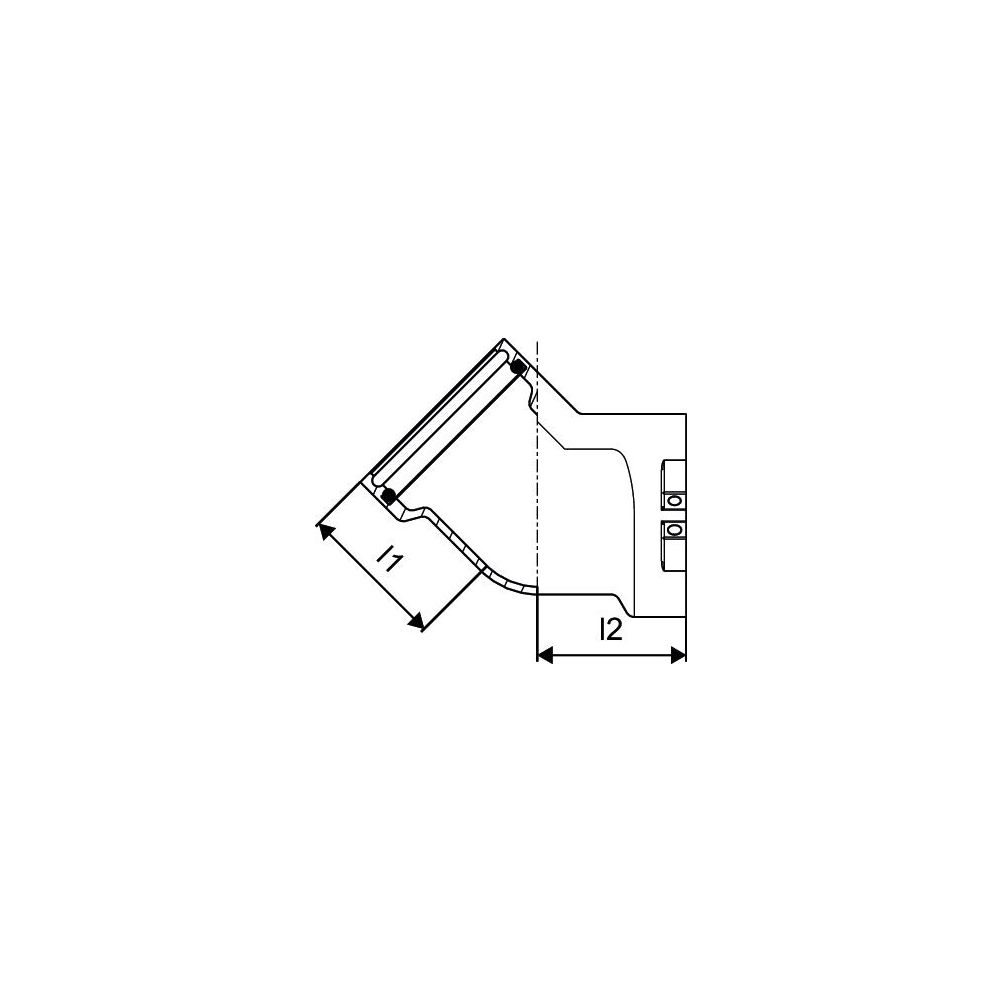

- Länge Anschluss 1/2: 68 mm
Der Uponor RS Winkel 45 Grad, RS3 x RS3, 1029141 aus Messing bietet eine zuverlässige Verbindungslösung für Verbundrohrsysteme im Trinkwasser- und Heizungsbereich. Mit seinen Einsteck (Push-Fitting)-Anschlüssen, den geprüften Dichtungen und der hohen Druck- und Temperaturbeständigkeit unterstützt er sichere und langlebige Installationen bei einem maximalen Betriebsdruck von 10 bar.
Lieferumfang
- 1x Uponor RS Winkel 45 Grad, RS3 x RS3
- 2x Verriegelungselemente
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | RS |
| Hersteller-Produktgruppe | Uponor RS |
| Hersteller-Artikelnummer | 1029141 |
| Hersteller | Uponor |
| Anschluss 1 | Einsteck (Push-Fitting) |
| Anschluss 2 | Einsteck (Push-Fitting) |
| Artikelnummer | UPONOR-1029141 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 4021598106789 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 1,93 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 68 |
| Länge Anschluss 2 | 68 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Winkel des Bogens | 45 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
