Uponor Q und E, Minitec T-Stück reduziert Minitec, 20x9,9x20mm

Der Uponor Q und E Minitec T-Stück reduziert Minitec, mit den Maßen 20x9,9x20mm, ist ein hochwertiges Verbindungselement aus der Minitec Serie für Flächenheizungs- und -kühlsysteme. Es dient zum sicheren Verbinden von Uponor PE-Xa Rohren und zeichnet sich durch seine reduzierte Bauform sowie korrosrosionsbeständige Messinganschlüsse aus. Dieses systemgebundene Bauteil ist ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen, bei denen eine zuverlässige und zertifizierte Verbindung erforderlich ist.

Wie ist das Uponor Q&E Minitec T-Stück aufgebaut?

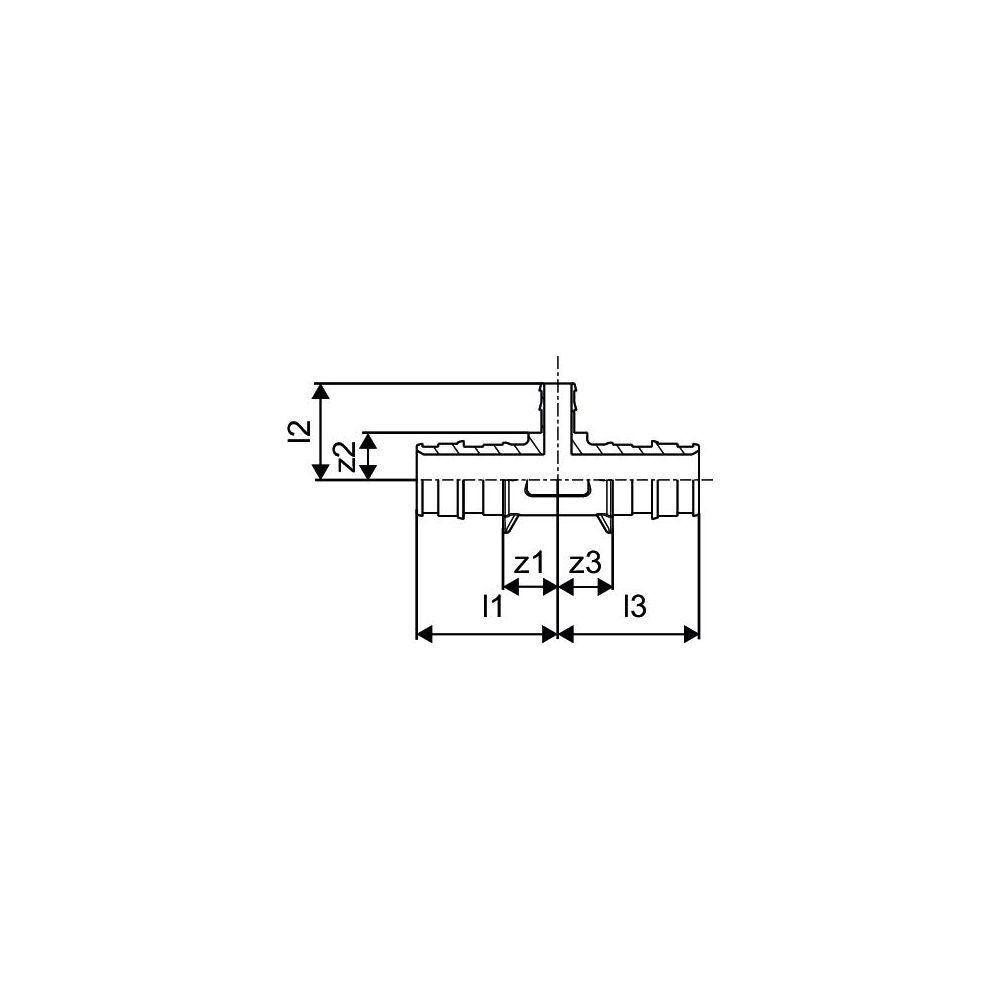

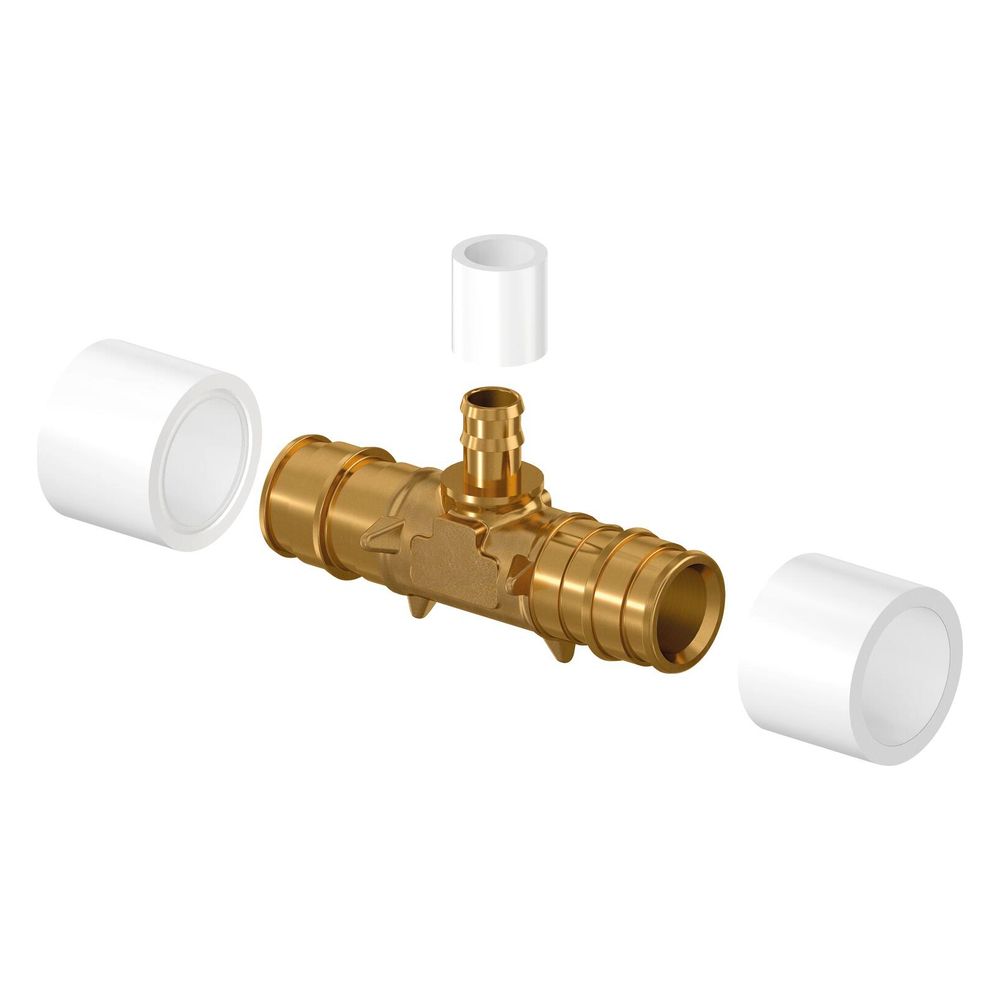

Das T-Stück besteht aus drei Klemmringanschlüssen aus unbehandeltem Messing, die eine hohe Korrosionsbeständigkeit sicherstellen. Zwei Anschlüsse weisen einen Rohraußendurchmesser von 20 mm auf, während der dritte Anschluss auf 9,9 mm reduziert ist. Das mehrteilige Bauteil ist mit Stoßnocken versehen und zugfest, was eine sichere und stabile Verbindung ermöglicht. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1.

Für welche Systeme ist das T-Stück geeignet?

Dieses T-Stück ist speziell für die Verbindung von Uponor PE-Xa Rohren innerhalb des Q&E Fittingsystems konzipiert. Es ist für den Einsatz in Heizungs- und Trinkwasseranlagen entwickelt und findet Anwendung in der Flächenheizung und -kühlung. Die systemgebundene Ausführung ermöglicht eine optimale Integration und Funktion in bestehenden Uponor Q&E Installationen. Die zur Verbindung benötigten Sicherungsringe aus vernetztem Polyethylen (PE-Xa) müssen separat bestellt werden.

Welche technischen Eigenschaften sind zu beachten?

Das T-Stück ist für maximale Temperatur- und Druckbelastungen von bis zu 95 °C ausgelegt. Die Druckbeständigkeit liegt bei 6 bar im Betrieb und kurzfristig bei bis zu 10 bar. Das Produkt ist DIN-CERTCO-zertifiziert, was seine Qualität und Konformität bestätigt.

Technische Daten

• Ausführung: T-Stück reduziert
• Anschluss 1: Klemmring, Messing, Rohraußendurchmesser 20 mm
• Anschluss 2: Klemmring, Messing, Rohraußendurchmesser 9,9 mm
• Anschluss 3: Klemmring, Messing, Rohraußendurchmesser 20 mm
• Länge Anschluss 1: 36 mm
• Länge Anschluss 2: 24,6 mm
• Länge Anschluss 3: 36 mm
• Arbeitslänge Anschluss 1: 14 mm
• Arbeitslänge Anschluss 2: 12 mm
• Arbeitslänge Anschluss 3: 14 mm
• Winkel: 90 Grad
• Max. Temperatur: 95 °C
• Max. Betriebsdruck: 6 bar
• Max. Kurzzeitdruck: 10 bar
• Werkstoff Fittings: Messing
• Zertifizierung: DIN-CERTCO

Das Uponor Q und E Minitec T-Stück reduziert Minitec bietet eine robuste und zertifizierte Lösung für die Verbindung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seinen korrosionsbeständigen Messinganschlüssen und der reduzierenden Bauweise ist es optimal für anspruchsvolle Anwendungen geeignet. Die maximale Belastbarkeit von 95 °C, 6 bar Betriebsdruck und 10 bar Kurzzeitdruck unterstreicht die Leistungsfähigkeit dieses systemgebundenen Bauteils.
