Uponor Pressnippel Multi MT, für PE-Xa, Edelstahlhülse
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Durchmesser
Gewindegröße
Beschreibung

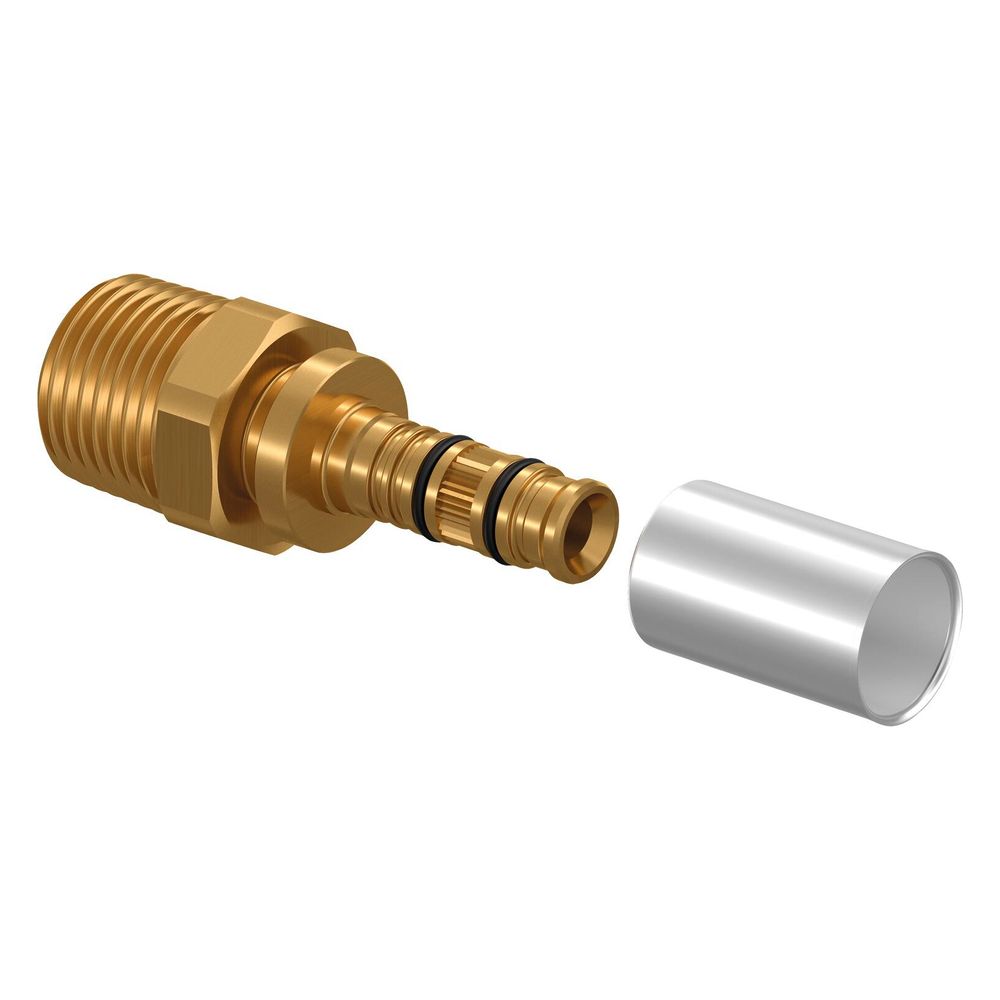

Uponor Pressnippel Multi 20 x R 1/2" MT, für PE-Xa, Edelstahlhülse
Der Uponor Pressnippel Multi 20 x R 1/2" MT aus der Serie Multi ist ein zweiteiliges Verbindungselement für PE-Xa-Rohre mit Pressfittingtechnik. Gefertigt aus Messing und ausgestattet mit einer Edelstahl-Presshülse, ist dieser gerade Pressnippel für den Einsatz in Flächenheizungs- und -kühlsystemen konzipiert. Er ermöglicht eine sichere und dauerhafte Verbindung von PE-Xa-Rohren mit metallischen Gewindefittings.
Wie ist der Uponor Pressnippel Multi aufgebaut?
Der Pressnippel ist als 2-teilige Ausführung konzipiert und besteht aus einem Übergangsnippel sowie einer Presshülse. Der Übergangsnippel ist aus Messing gefertigt, während die Presshülse aus Edelstahl besteht. Anschluss 1 ist eine Pressmuffe für PE-Xa-Rohre mit einem Rohraußendurchmesser von 20. Anschluss 2 verfügt über ein konisches Außengewinde BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll (15). Die Gewinde entsprechen der DIN EN 10226-1.
Wie erfolgt die Installation und Abdichtung?
Die Verbindung des Pressnippels erfolgt durch Verpressen mit einer Rapex Pressbacke, was eine zugfeste Installation ermöglicht. Eine integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für zuverlässige Dichtheit. Das Bauteil ist systemgebunden und für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt.
Welche Abmessungen und Eigenschaften bietet der Pressnippel?
Der Pressnippel hat eine Gesamtlänge von 58. Die Länge des Anschlusses 1 beträgt 36, während die Länge des Anschlusses 2 bei 22 liegt. Die Arbeitslänge für beide Anschlüsse beträgt jeweils 8. Das Bauteil ist reduzierend ausgeführt und besitzt eine gerade Form.
Technische Daten
- Ausführung: 2-teilig
- Form: gerade
- Anschluss 1: Pressmuffe für Rohraußendurchmesser 20
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1), 1/2 Zoll (15)
- Länge: 58
- Max. Arbeitsdruck bei 20 °C: 10
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff Übergangsnippel: Messing
- Werkstoff Presshülse: Edelstahl
- Zugfest: ja
Der Uponor Pressnippel Multi 20 x R 1/2" MT bietet eine zuverlässige und langlebige Lösung für die Verbindung von PE-Xa-Rohren in Heizungs- und Kühlsystemen. Mit seiner robusten Messingkonstruktion, der Edelstahlhülse und der EPDM-Dichtung ist er für einen maximalen Arbeitsdruck von 10 ausgelegt und ermöglicht eine sichere Installation mittels Pressfittingtechnik.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Multi |
| Hersteller-Produktgruppe | Uponor Rapex |
| Hersteller-Artikelnummer | 1000156 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 8 |
| Arbeitslänge Anschluss 2 | 8 |
| Artikelnummer | UPONOR-1000156 |
| Ausführung | 2-teilig |
| EAN-13 | 4021598024830 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,083 kg |
| Länge | 58 |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 22 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
