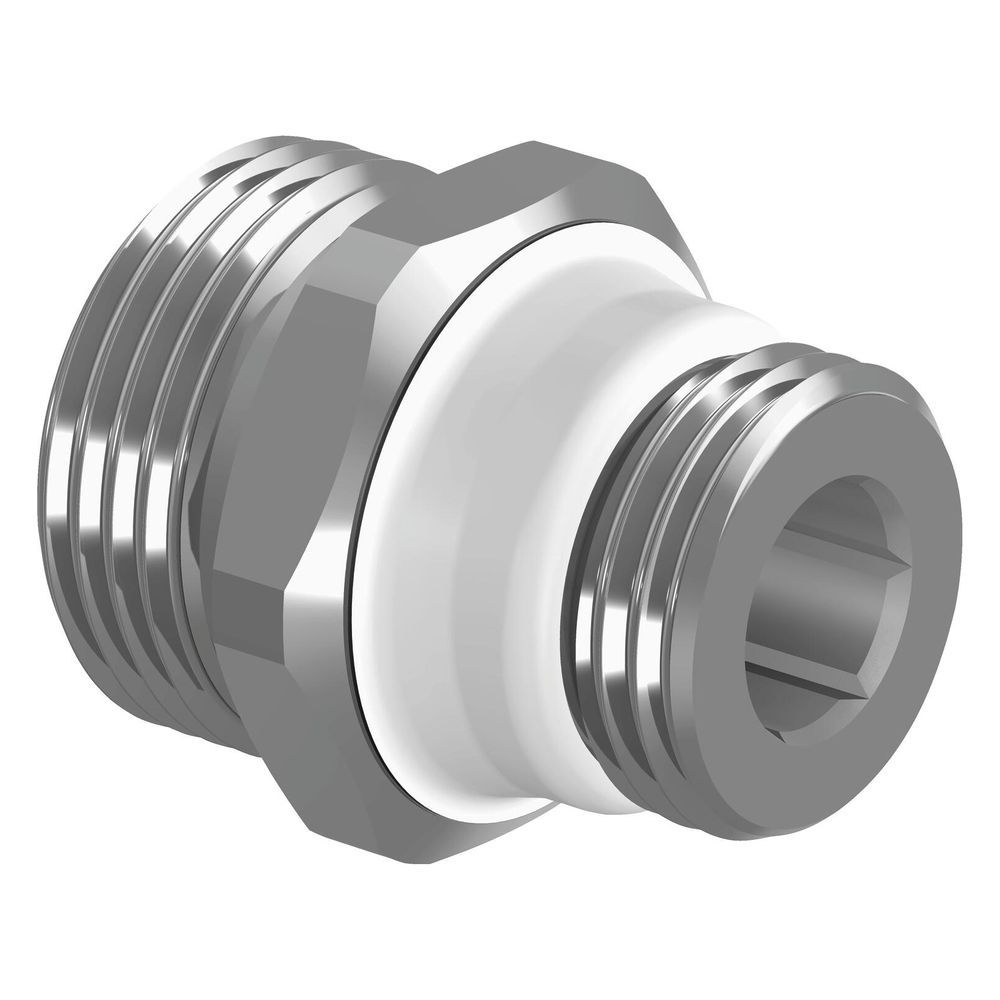

Uponor Smart Radi Anschlussnippel, G 3/4" MT-G 1/2" MT
Der Uponor Smart Radi Anschlussnippel aus der Serie Smart Radi ist ein einteiliges, gerades und reduzierendes Bauteil aus beschichtetem Messing. Er ist selbstdichtend und für die Heizkörperanbindung in Nieder- und Hochtemperatur-Heizsystemen gemäß DIN EN ISO 15875 konzipiert. Dieses Fitting ermöglicht den Anschluss von Heizkörpern mit 1/2 Zoll Innengewinde an Kupferrohre (15 x 1 mm) mittels einer Uponor Klemmverschraubung Cu mit G 3/4 Zoll Eurokonus.
Wie ist der Uponor Smart Radi Anschlussnippel konstruiert?

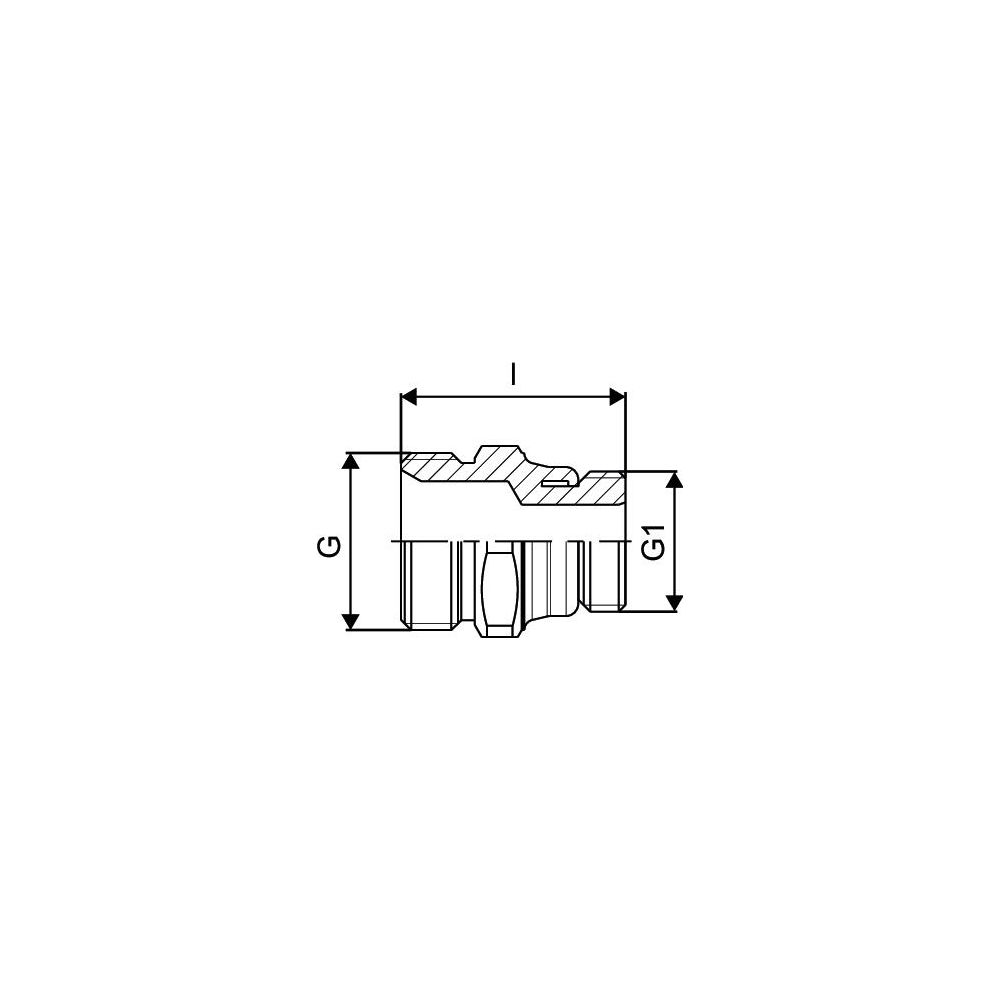

Der Anschlussnippel ist als 1-teiliges und gerades Bauteil gefertigt. Er besteht aus Messing und ist beschichtet. Die Oberflächenbehandlung ist unbehandelt. Der Anschluss 1 ist ein Außengewinde zylindrisch BSPP (ISO 228-1) mit einem Nenndurchmesser von 3/4 Zoll (20). Der Anschluss 2 ist ein Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll (15). Die Länge des Nippels beträgt 33,5. Das Bauteil ist reduzierend, selbstdichtend und zugfest, was eine sichere Installation unterstützt. Es ist systemgebunden und Teil der Uponor S-Press PLUS Produktgruppe für Verbundrohrsysteme.
Für welche Anwendungen ist der Anschlussnippel geeignet?
Der Uponor Smart Radi Anschlussnippel ist speziell für die Heizkörperanbindung entwickelt worden. Er findet Anwendung in Heizungsanwendungen für Nieder- und Hochtemperatur und erfüllt die Anforderungen für Radiatorenanbindungen gemäß DIN EN ISO 15875. Das Bauteil ist für den Anschluss von Heizkörpern mit 1/2 Zoll Innengewinde vorgesehen und kann mit einem G 3/4 Zoll Außengewinde Eurokonus für den Anschluss von Cu-Rohr 15 x 1 mm in Verbindung mit einer Uponor Klemmverschraubung Cu mit G 3/4 Zoll Eurokonus verwendet werden. Der maximale Arbeitsdruck bei 20 °C beträgt 10.
Welche Besonderheiten sind beim Uponor Smart Radi Anschlussnippel zu beachten?
Das Fitting ist selbstdichtend, wodurch kein separates Dichtungsmaterial benötigt wird. Q&E Sicherungsringe müssen separat bestellt werden. Der Anschlussnippel ist nicht mit einem Entleerungsventil, Entlüfter oder Stoßnocken ausgestattet.
Technische Daten
- Werkstoff: Messing
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
- Länge: 33,5
- Max. Arbeitsdruck bei 20 °C: 10
- Reduzierend: ja
- Systemgebunden: ja
Der Uponor Smart Radi Anschlussnippel bietet eine zuverlässige und systemgebundene Lösung für die Heizkörperanbindung. Gefertigt aus beschichtetem Messing und in gerader, reduzierender Form, ermöglicht dieses selbstdichtende Bauteil eine sichere Verbindung von G 3/4 Zoll auf G 1/2 Zoll. Es ist eine robuste Komponente für vielfältige Heizungsanwendungen bei einem maximalen Arbeitsdruck von 10.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | Smart Radi |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1013906 |
| Hersteller | Uponor |
| Anschluss 1 | Außengewinde zylindrisch BSPP (ISO 228-1) |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Artikelnummer | UPONOR-1013906 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598701878 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,048 kg |
| Länge | 33,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | beschichtet |
| Oberflächenschutz Anschluss 2 | beschichtet |
| Reduzierend | ja |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
