Uponor S-Press Verbund-T-Stück, 75x75x75mm, PPSU

Das Uponor S-Press Verbund-T-Stück mit den Maßen 75x75x75mm aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus Polyphenylensulfon (PPSU). Dieser temperaturbeständige Hochleistungskunststoff erfüllt die strengen Hygieneanforderungen für Kunststoffe im Trinkwasser. Es bietet eine längskraftschlüssige Radial-Pressverbindung und eine hohe Prüfsicherheit durch die "unverpresst undicht"-Funktion. Das T-Stück ist ideal für hygienische Trinkwasserinstallationen und Heizungsanlagen mit einem maximalen Dauerbetriebsdruck von 10 bar und ist durch DVGW, ÖVGW sowie KIWA/KOMO zertifiziert.

Wie ist das Uponor S-Press Verbund-T-Stück konstruiert?

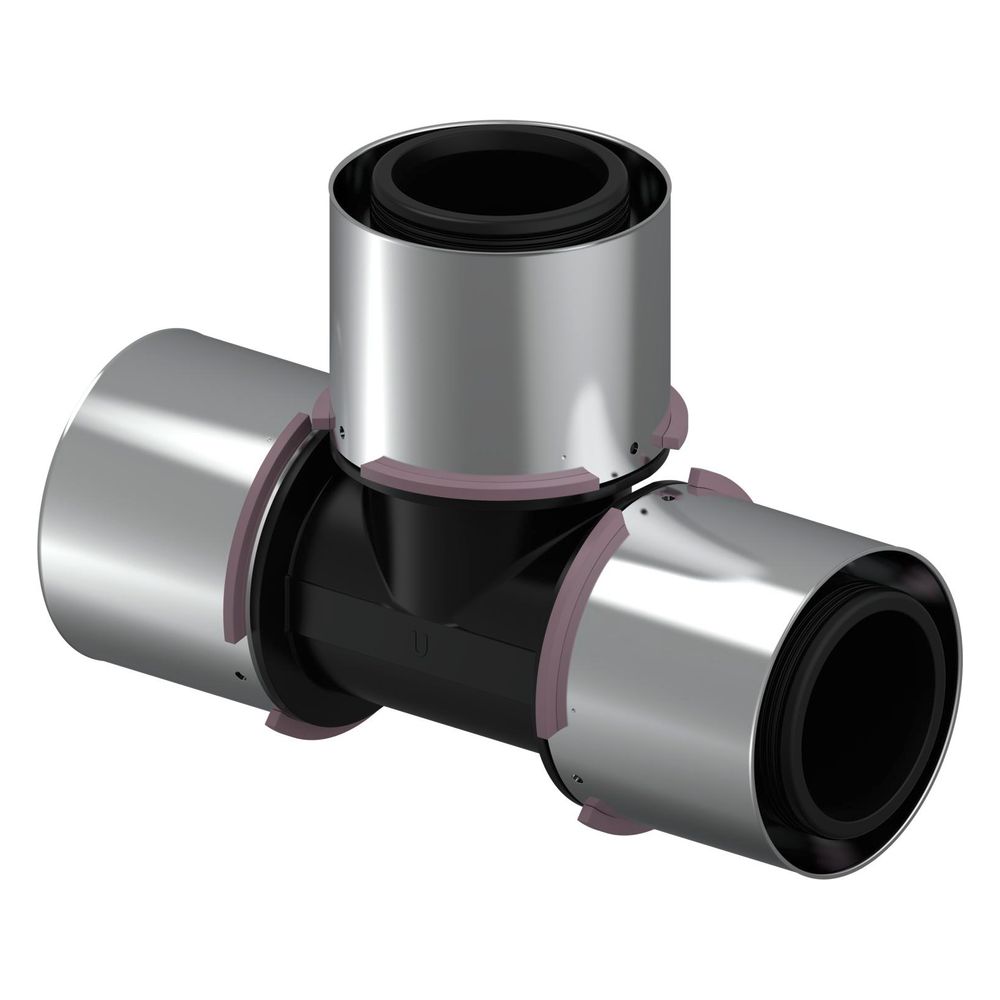

Das T-Stück besteht aus robustem Polyphenylensulfon (PPSU), einem temperaturbeständigen und korrosionsfreien Hochleistungskunststoff. Es verfügt über drei Pressmuffenanschlüsse mit einem Winkel von 90 Grad. Jeder Anschluss ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster ausgestattet. Die längskraftschlüssige Radial-Pressverbindung mit Pressanschlag sorgt für eine sichere und dauerhafte Verbindung. Die Oberflächen der Anschlüsse sind unbehandelt, und das Fitting ist in Schwarz gehalten. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist integriert. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1.

Welche hygienischen und sicherheitstechnischen Eigenschaften bietet das Fitting?

Das Verbund-T-Stück erfüllt die strengen Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes sowie des DVGW-Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine hohe Prüfsicherheit wird durch die Verpresst-Kennzeichnung unterstützt. Die Funktion „unverpresst undicht“ stellt sicher, dass bei einer Dichtheitsprobe mit 150 mbar Überdruck eine nicht korrekt verpresste Verbindung sofort erkennbar ist. Die Zertifikate von DVGW, ÖVGW und KIWA/KOMO bestätigen die hohe Qualität und Sicherheit des Produkts.

Für welche Anwendungsbereiche ist das Uponor S-Press Verbund-T-Stück geeignet?

Das T-Stück ist für den Einsatz in Trinkwasserinstallationen sowie Heizungsanlagen konzipiert. Im Trinkwasserbereich ist es für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsanwendungen sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für maximal 100 Stunden Betriebsdauer möglich. Das Fitting ist systemgebunden und zugfest, zudem ist es zu 100 % kompatibel mit bestehenden Uponor Komponenten.

Wie wird das Fitting installiert und welche Strömungswerte sind relevant?

Die Installation des Fittings wird durch eine Farbkodierung und die Möglichkeit zum einfachen Entgraten ohne Kalibrieren erleichtert. Für die Planung von Rohrleitungssystemen sind die Zeta-Werte nach DVGW W 575 relevant: Der Zeta-Wert Abzweig Stromtrennung beträgt 5,0, der Durchgang Stromtrennung 1,2 und der Gegenlauf Stromtrennung 6,3. Bei der Stromvereinigung liegt der Zeta-Wert Abzweig bei 11,8, der Durchgang bei 26,0 und der Gegenlauf bei 12,7.

Technische Daten

• Ausführung: T-Stück
• Werkstoff: Polyphenylensulfon (PPSU)
• Rohraußendurchmesser Anschlüsse: 75 mm
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Dauerbetriebstemperatur Trinkwasser: 0 bis 70 °C
• Dauerbetriebstemperatur Heizung: bis 80 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Zeta-Wert Durchgang Stromtrennung nach DVGW W 575: 1,2
• Zeta-Wert Durchgang Stromvereinigung nach DVGW W 575: 26

Das Uponor S-Press Verbund-T-Stück aus PPSU stellt eine sichere und hygienische Lösung für moderne Trinkwasser- und Heizungsinstallationen dar. Es überzeugt durch seine Materialbeständigkeit, die totraumfreie Verbindung und die hohe Betriebssicherheit bei einem maximalen Arbeitsdruck von 10 bar. Die Eignung für Trinkwasser bei Temperaturen von 0 °C bis 70 °C und für Heizungsanwendungen bis 80 °C unterstreicht die vielseitige Einsetzbarkeit dieses Fittings.
