Uponor Multi Press-Nippel, 25mm x R 3/4" MT, 1005300
Der Uponor Multi Press-Nippel 25mm x R 3/4" MT ist ein vielseitiges Verbindungselement aus der Uponor Rapex Produktgruppe, konzipiert für den Übergang auf PE-Xa-Rohre in Flächenheizungs- und -kühlungssystemen. Gefertigt aus robustem Messing mit einer Presshülse aus Edelstahl, ermöglicht dieser Nippel eine sichere und systemgebundene Verbindung mittels Pressfittingtechnik.
Wie ist der Uponor Multi Press-Nippel aufgebaut?

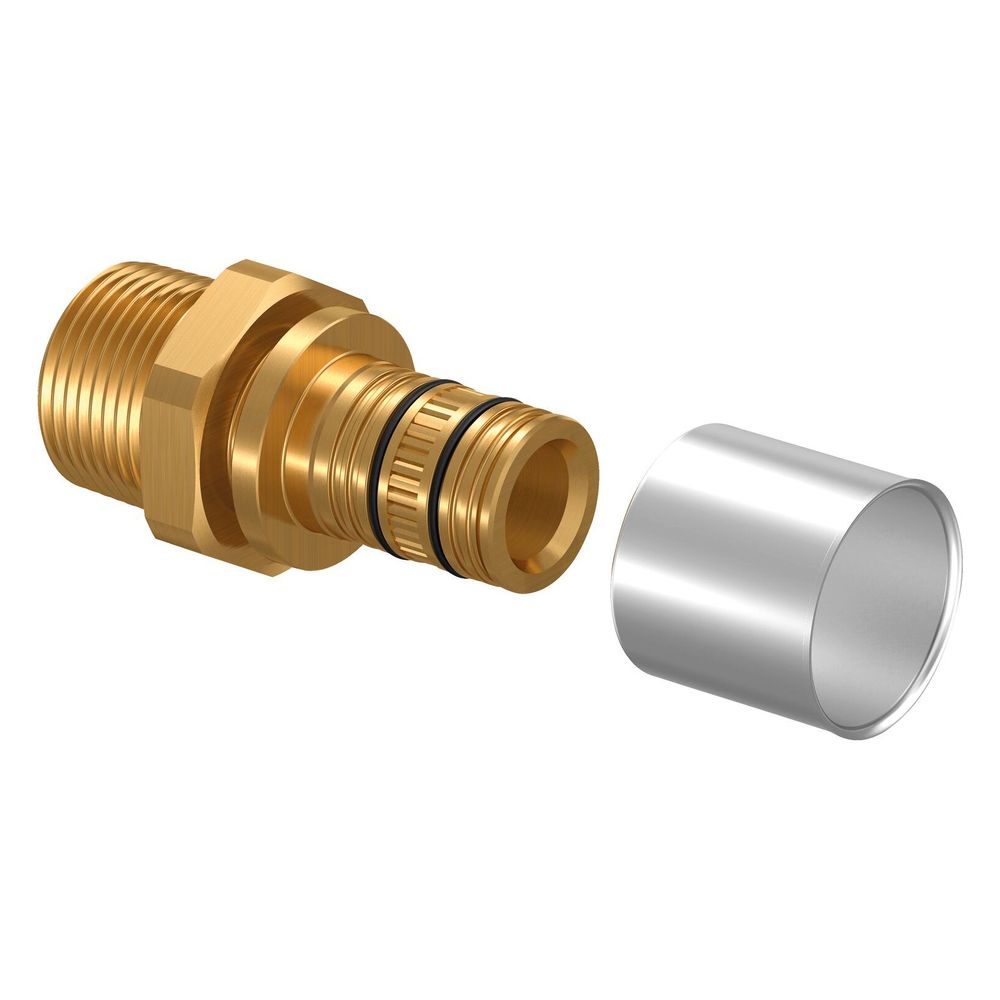

Dieser 2-teilige Press-Nippel besteht aus einem Übergangsnippel und einer Presshülse. Er ist gerade geformt und verfügt über eine Pressmuffe als Anschluss 1 mit einem Rohraußendurchmesser von 25. Anschluss 2 ist ein konisches Außengewinde R 3/4" (BSPT-R nach ISO 7-1 / EN 10226-1). Der Nippel ist aus hochwertigem Messing gefertigt, während die Presshülse aus Edelstahl besteht. Beide Anschlussseiten sind unbehandelt.
Welche technischen Merkmale bietet der Press-Nippel?
Der Nippel ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Eine integrierte Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine zuverlässige Abdichtung. Mit einer Gesamtlänge von 61 und Arbeitslängen von jeweils 8,5 für beide Anschlüsse ist das Produkt kompakt und funktional. Es ist zugfest, systemgebunden und als reduzierendes Element ausgeführt. Die Gewinde entsprechen der Norm DIN EN 10226-1.
Wie erfolgt die Montage des Uponor Multi Press-Nippels?
Die Installation des Press-Nippels erfolgt durch Verpressen der Presshülse mit einer Rapex Pressbacke, wodurch eine dichte und belastbare Verbindung mit PE-Xa-Rohren hergestellt wird. Das Produkt ist nicht mit einem Entleerungsventil, Entlüfter oder Verschluss ausgestattet, was die Integration in verschiedene Systemkonfigurationen vereinfacht.
Technische Daten
- Ausführung: 2-teilig
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Rohraußendurchmesser Anschluss 1: 25
- Länge: 61
- Material Anschluss 1 und 2: Messing
- Material Presshülse: Edelstahl
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
- Zugfest: ja
- Systemgebunden: ja
Der Uponor Multi Press-Nippel bietet eine robuste und zuverlässige Verbindungslösung für PE-Xa-Rohre in Heizungs- und Kühlsystemen. Gefertigt aus Messing mit einer Edelstahl-Presshülse und einer EPDM-Dichtung, ist dieser Nippel für einen Rohraußendurchmesser von 25 und ein 3/4 Zoll Außengewinde konzipiert und hält einem maximalen Arbeitsdruck von 10 bei 20 °C stand.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Multi |
| Hersteller-Produktgruppe | Uponor Rapex |
| Hersteller-Artikelnummer | 1005300 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 8,5 |
| Arbeitslänge Anschluss 2 | 8,5 |
| Artikelnummer | UPONOR-1005300 |
| Ausführung | 2-teilig |
| EAN-13 | 7331541137867 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,16 kg |

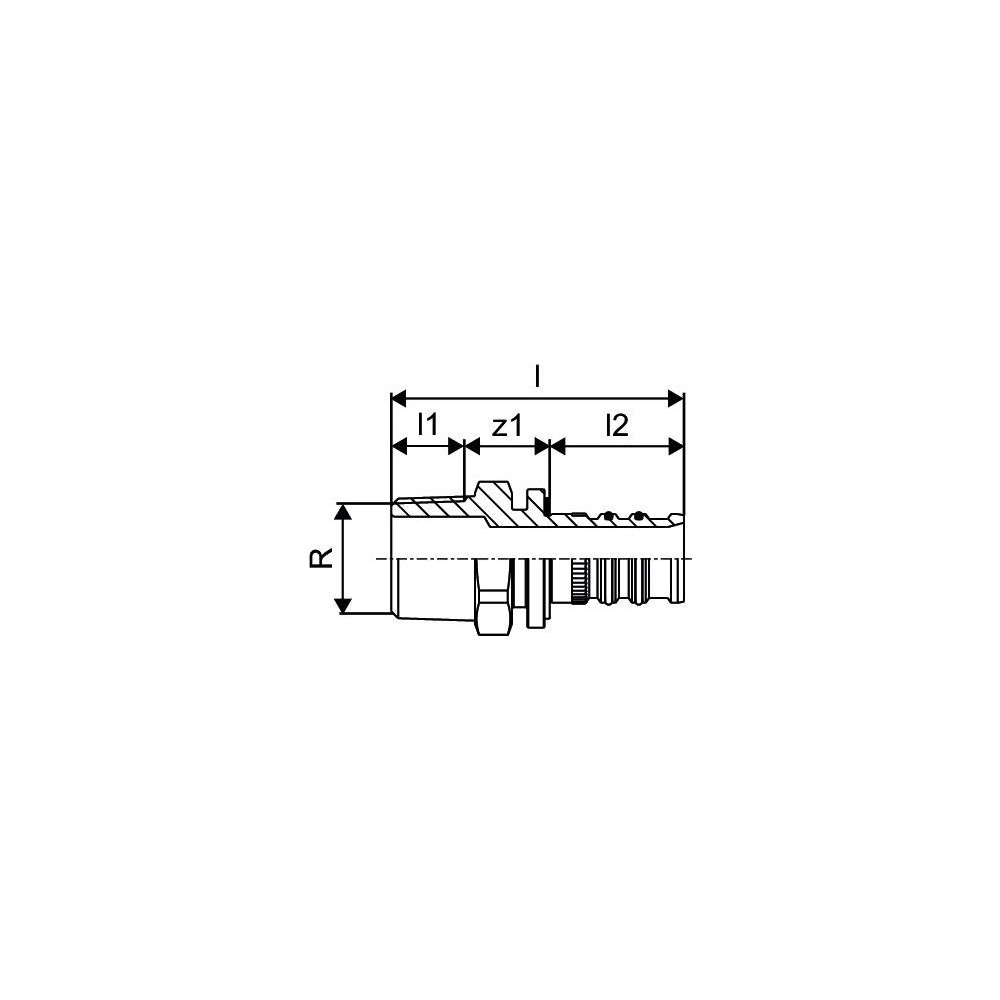

| Länge | 61 |
| Länge Anschluss 1 | 36,5 |
| Länge Anschluss 2 | 24,6 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
