Beschreibung

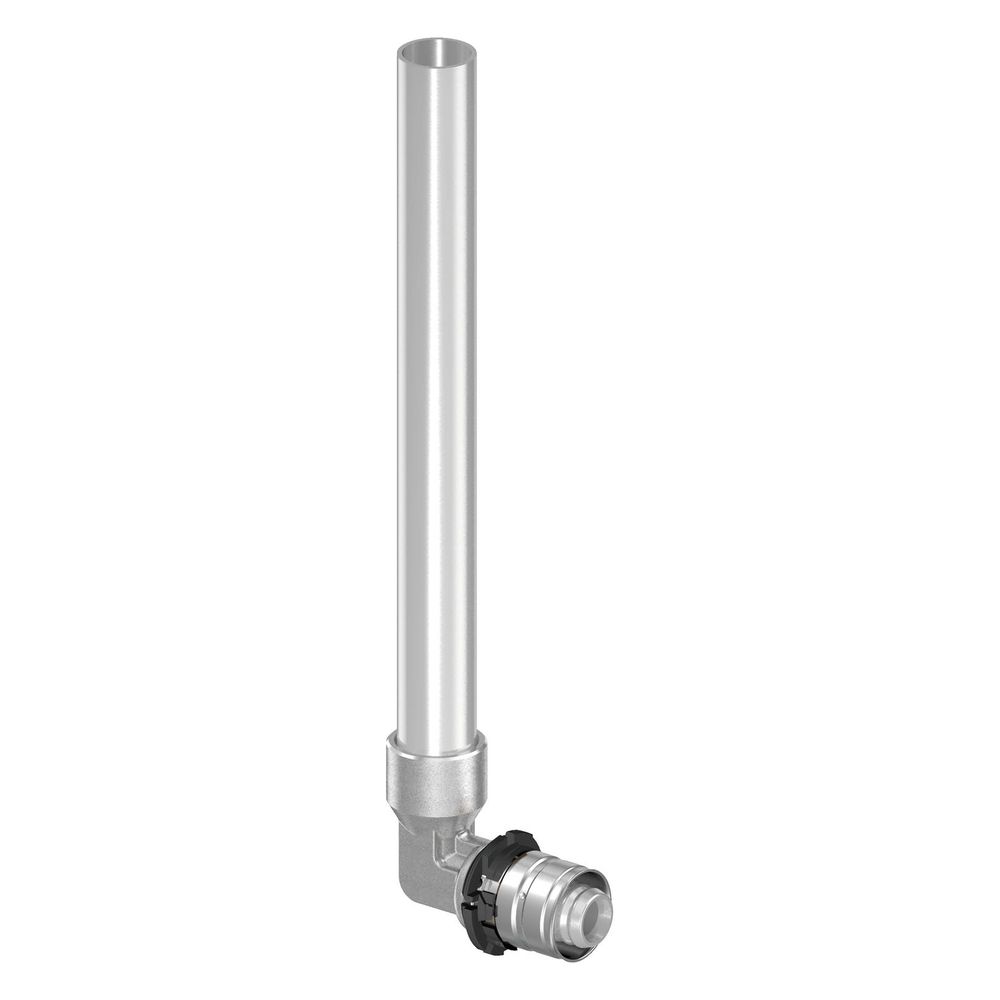

Uponor Smart Radi Anschlusswinkel S-Press, 14x15CU, 350mm
Der Uponor Smart Radi Anschlusswinkel S-Press, 14x15CU, 350mm aus der Smart Radi Serie ist ein hochwertiger Pressfitting aus Messing und beschichtetem Kupferrohr. Er ist speziell für den Heizkörperanschluss konzipiert und zeichnet sich durch eine fixierte Presshülse, einen Pressanschlag sowie die bewährte Prüfsicherheit "unverpresst undicht" aus. Die Installation erfolgt effizient ohne Kalibrieren und Entgraten.
Wie ist der Anschlusswinkel konstruiert und welche Materialien werden verwendet?

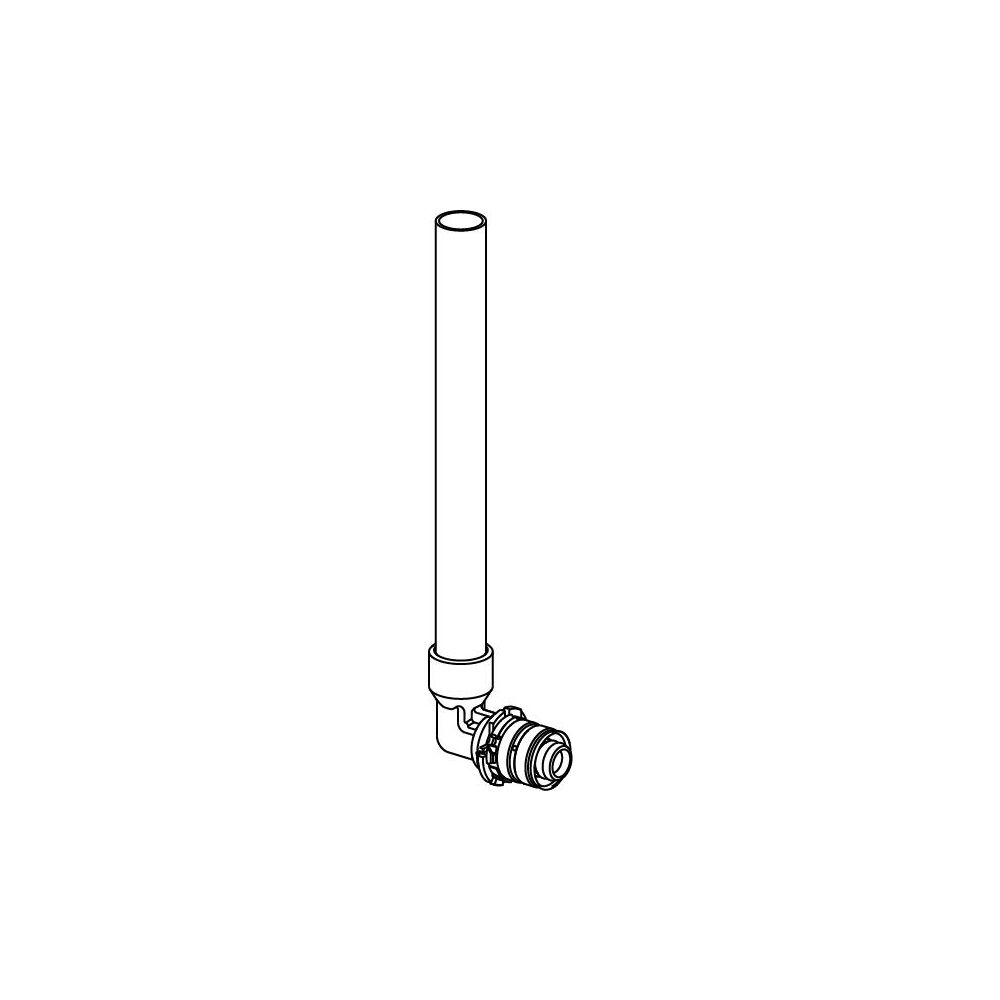

Dieser einteilige Winkel ist als 90-Grad-Bogen ausgeführt. Anschluss 1 besteht aus Messing mit einer verzinnter Oberfläche, während Anschluss 2 aus vernickeltem Kupfer gefertigt ist. Beide Oberflächen sind unbehandelt. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM), was eine zuverlässige Abdichtung ermöglicht.
Welche technischen Eigenschaften bietet das S-Press System?
Das S-Press Pressfitting ist systemgebunden und verfügt über eine Prüfsicherheit, die eine Undichtigkeit vor dem Verpressen anzeigt. Eine Verpresst-Kennzeichnung, die durch das Abfallen des Anschlagringes nach der Verpressung sichtbar wird, sorgt für zusätzliche Sicherheit. Das Pressen erfolgt ohne vorheriges Kalibrieren und Entgraten, was die Montage vereinfacht. Das Fitting ist zugfest und für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Es ist nicht exzentrisch und enthält kein Entleerungsventil oder Entlüfter.
Wie erfolgt der Anschluss an den Heizkörper?
Der Anschluss des beschichteten Kupferrohres mit einem Rohraußendurchmesser von 15 an dem Heizkörper kann mit der Uponor Klemmverschraubung Cu (Artikelnummer 1013830) erfolgen. Der Anschlusswinkel selbst verfügt über eine Pressmuffe für Anschluss 1 mit einem Rohraußendurchmesser von 14 und ein Zapfen/Rohrende für Anschluss 2 mit einem Rohraußendurchmesser von 15. Die Reduzierung der Durchmesser ist ein Merkmal dieses Anschlusswinkels.
Technische Daten
- Ausführung: 1-teilig
- Form: Winkel
- Winkel des Bogens: 90
- Anschluss 1: Pressmuffe
- Anschluss 2: Zapfen/Rohrende
- Rohraußendurchmesser Anschluss 1: 14
- Rohraußendurchmesser Anschluss 2: 15

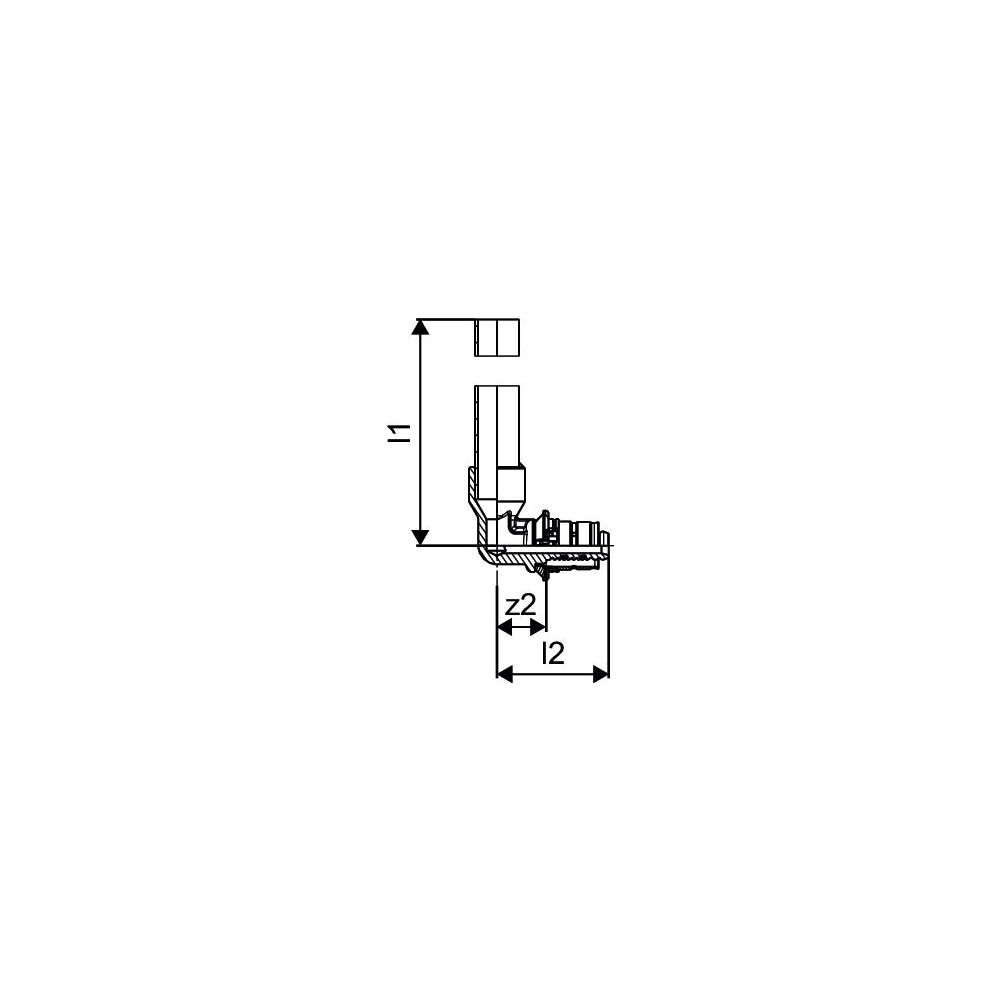

- Länge Anschluss 2: 366
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10
Der Uponor Smart Radi Anschlusswinkel S-Press bietet eine zuverlässige und effiziente Lösung für den Heizkörperanschluss. Die Kombination aus robusten Materialien wie Messing und beschichtetem Kupferrohr, die einfache Installation ohne Kalibrieren und Entgraten sowie die integrierte Prüfsicherheit "unverpresst und undicht" tragen zu einer langlebigen und dichten Verbindung bei. Mit einem maximalen Arbeitsdruck von 10 bei 20 °C ist dieser Anschlusswinkel eine solide Wahl für moderne Verbundrohrsysteme.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | Smart Radi |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1015615 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Zapfen/Rohrende |
| Arbeitslänge Anschluss 1 | 17 |
| Artikelnummer | UPONOR-1015615 |
| Ausführung | 1-teilig |
| EAN-13 | 4021598302235 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,18 kg |
| Hauptfarbe Fitting | Aluminium |
| Länge Anschluss 1 | 38 |
| Länge Anschluss 2 | 366 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 10 |
| Nenndurchmesser Anschluss 2 | DN 12 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 14 |
| Rohraußendurchmesser Anschluss 2 | 15 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Kupfer |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
