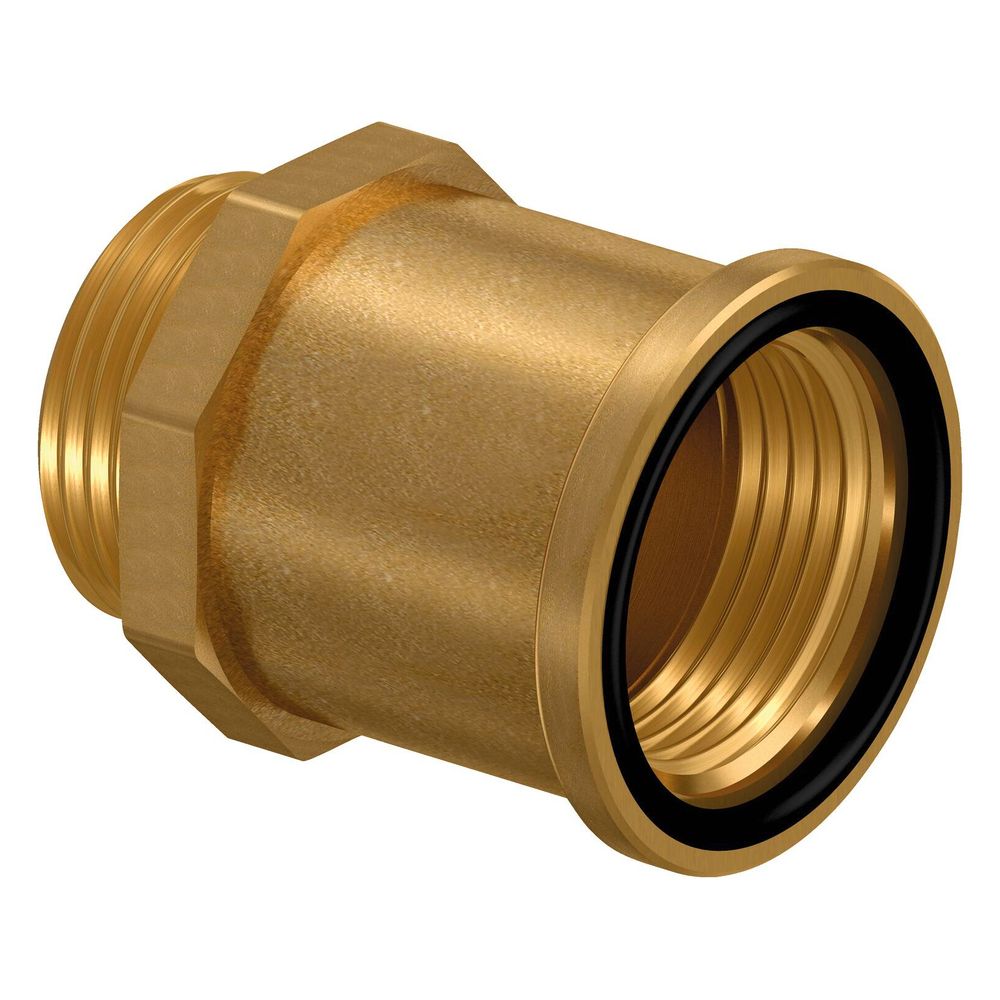

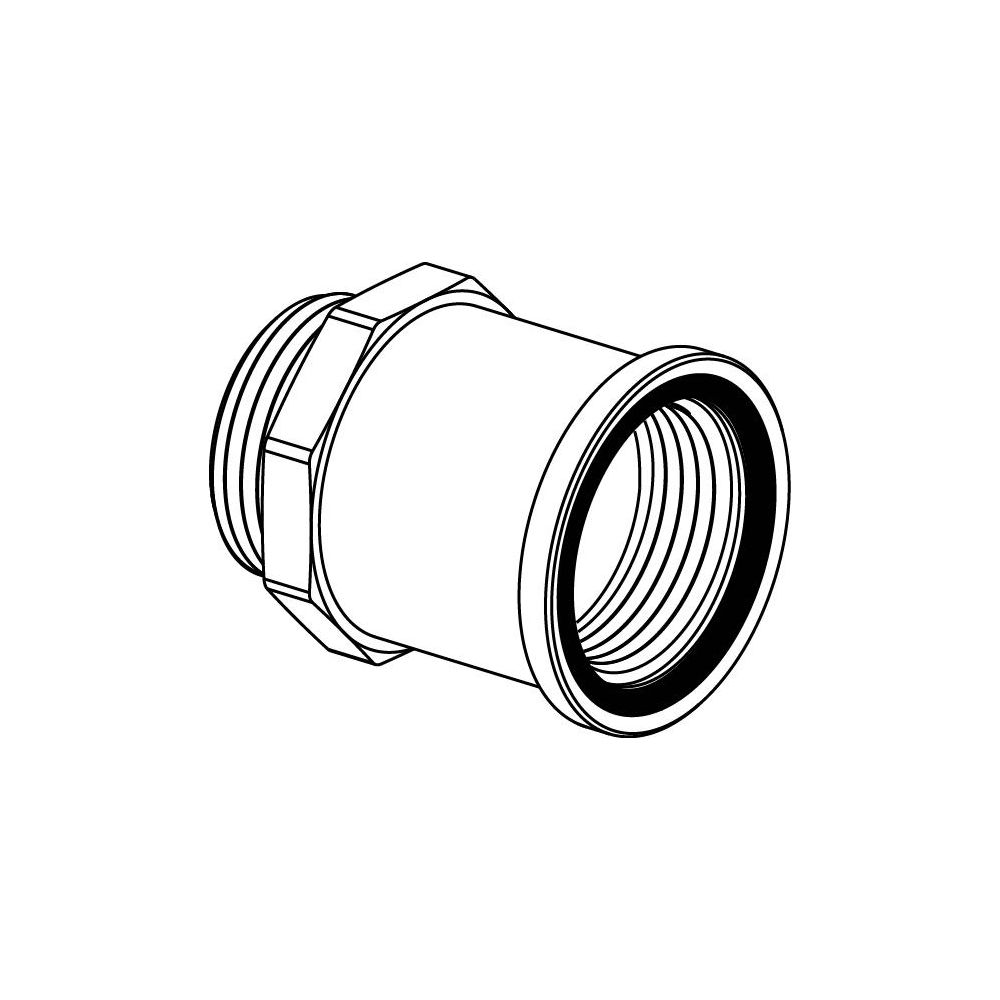

Uponor Wipex Fixpunktmuffe G 1", 1018302

Die Uponor Wipex Fixpunktmuffe G 1" ist ein einteiliges Fitting aus entzinkungsbeständigem Messing, das als Fixierungshilfe von Leitungsenden dient. Sie ist für den Einsatz in der Nahwärmeversorgung konzipiert und bietet eine maximale Temperaturbelastung von +95 °C bei 10 bar oder +20 °C bei 16 bar. Dieses System ist ideal für den Übergang zwischen PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde.

Welche Materialien und Konstruktionsmerkmale zeichnen die Fixpunktmuffe aus?

Die Uponor Wipex Fixpunktmuffe ist aus korrosionsbeständigem Messing gefertigt, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Die gerade und einteilige Ausführung ermöglicht eine robuste Verbindung. Für die Abdichtung ist die Muffe mit einem O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Dieser O-Ring sorgt für eine sichere Dichtheit zwischen den einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippel und Wipex Formteil. Das Schraubenset beinhaltet Edelstahlschrauben, Muttern und Unterlegscheiben aus Messing.

Für welche Anwendungen und Rohrsysteme ist die Fixpunktmuffe geeignet?

Diese Fixpunktmuffe ist ein systemgebundenes Fitting innerhalb des Uponor Wipex Systems. Sie dient der Verbindung von PE-Xa / PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Die Muffe ist kompatibel mit einer Vielzahl von Uponor Rohrsystemen, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS, und findet ihren Einsatzbereich in der Nahwärmeversorgung.

Welche technischen Merkmale und Abmessungen sind für die Fixpunktmuffe relevant?

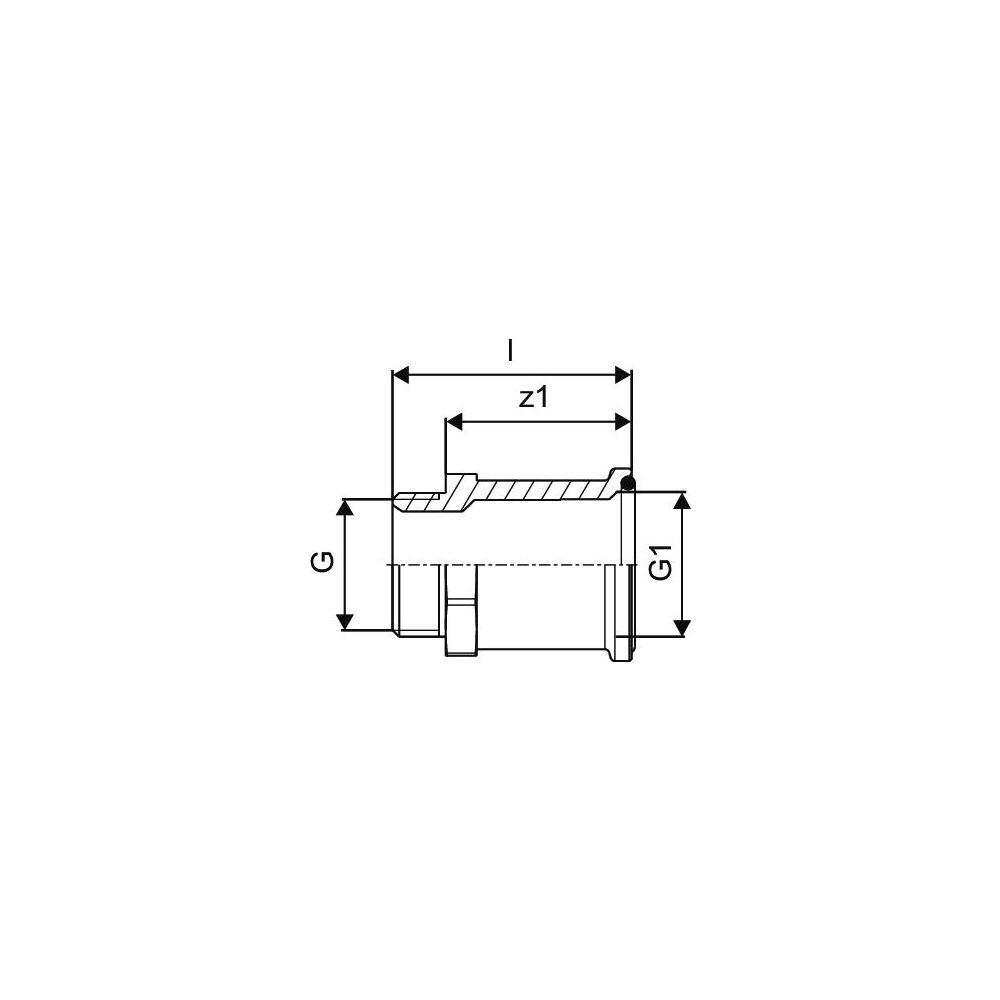

Die Muffe verfügt über ein zylindrisches Außengewinde (BSPP nach ISO 228-1) und ein zylindrisches Innengewinde (BSPP), jeweils mit einem Nenndurchmesser von 1 Zoll (25 mm). Die Gesamtlänge der Muffe beträgt 54 mm. Die Oberflächen der Anschlüsse sind unbehandelt. Die Fixpunktmuffe ist zugfest und nicht exzentrisch ausgeführt.

Welche Zertifizierungen und Prüfsiegel liegen für die Fixpunktmuffe vor?

Die Qualität und Konformität der Uponor Wipex Fixpunktmuffe wird durch mehrere anerkannte Zertifizierungen bestätigt. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Kiwa Systemzertifizierung sowie die Deklaration nach DIN EN 15632. Des Weiteren besitzt die Muffe die DVGW W534 und ÖVGW PW302 Zertifizierungen, welche die Eignung für Trinkwasserinstallationen unterstreichen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Nenndurchmesser Anschluss 1: 1 Zoll (25 mm)
• Nenndurchmesser Anschluss 2: 1 Zoll (25 mm)
• Länge: 54 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)
• Max. Arbeitsdruck: 10 bar bei +95 °C / 16 bar bei +20 °C
• Max. Temperaturbelastung: +95 °C

Die Uponor Wipex Fixpunktmuffe G 1" bietet eine sichere und langlebige Verbindungslösung für anspruchsvolle Anwendungen in der Nahwärmeversorgung. Dank der Fertigung aus entzinkungsbeständigem Messing und der EPDM-Dichtung ist eine hohe Korrosionsbeständigkeit und Dichtheit sichergestellt. Mit einem Nenndurchmesser von 1 Zoll und der Fähigkeit, Drücke von bis zu 16 bar bei +20 °C oder 10 bar bei +95 °C zu widerstehen, ist diese Muffe eine zuverlässige Komponente für diverse Uponor Rohrsysteme.
