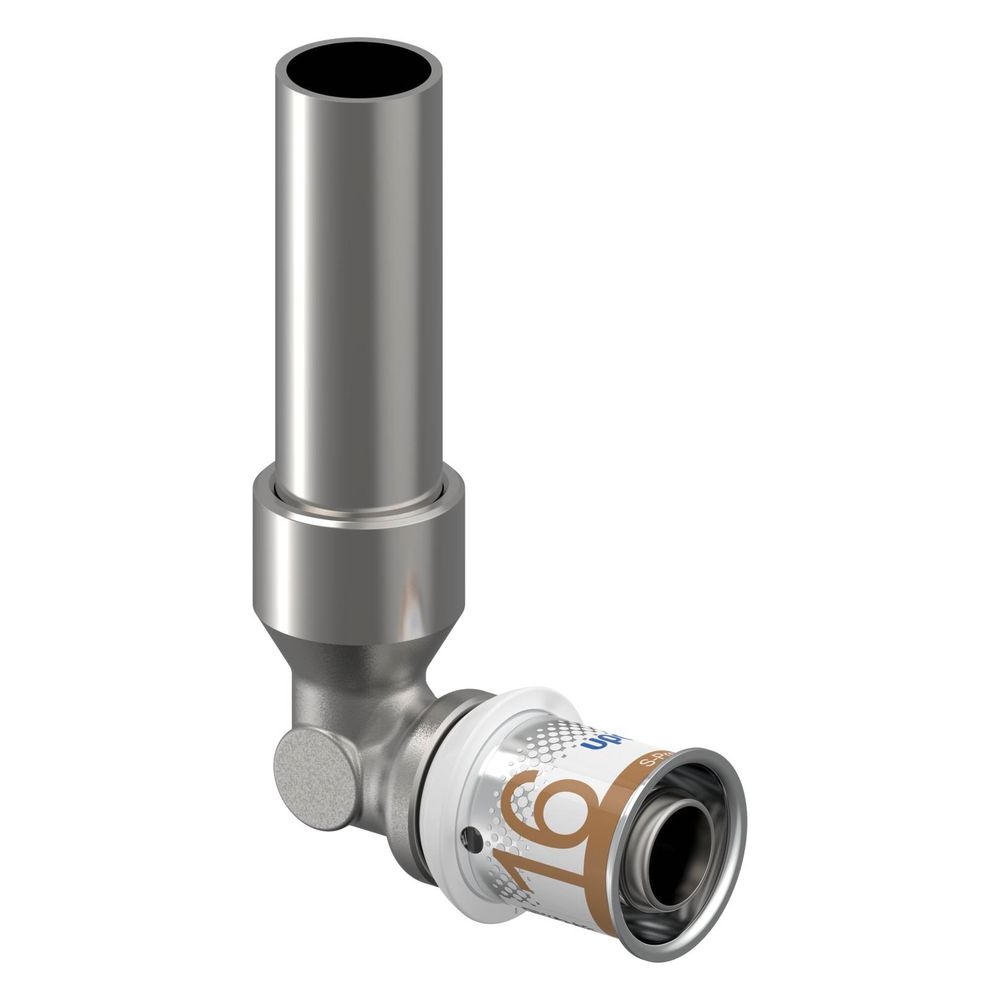

Uponor S-Press Plus HK-Anschlusswinkel plattiert, 16mm x 15CU, 1000mm

Der Uponor S-Press Plus HK-Anschlusswinkel plattiert, 16mm x 15CU, 1000mm aus der S-Press PLUS Serie ist ein hochwertiges Verbindungselement für Heizkörperanschlüsse. Gefertigt aus Messing und Kupferrohr, ist dieser Winkelverbinder beschichtet und ermöglicht eine effiziente und zuverlässige Installation in Verbundrohrsystemen. Er eignet sich besonders für den Anschluss von 15 mm Kupferrohren an Heizkörper und zeichnet sich durch eine schnelle und einfache Montage aus.

Wie ist der Anschlusswinkel konstruiert?

Der Uponor S-Press Plus HK-Anschlusswinkel ist als einteiliges Formstück mit einem Bogenwinkel von 90 Grad ausgeführt. Anschluss 1 besteht aus entzinkungsbeständigem Messing (DZR) und ist als Pressmuffe gestaltet, während Anschluss 2 aus Kupfer gefertigt ist und als Zapfen/Rohrende dient. Beide Anschlüsse sind verzinnt. Das Produkt ist reduzierend, um unterschiedliche Rohraußendurchmesser von 16 mm und 15 mm zu verbinden. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ist integriert, um eine sichere Abdichtung zu ermöglichen. Der Anschlusswinkel ist zudem zugfest und systemgebunden.

Welche Vorteile bietet die S-Press PLUS Technologie?

Die S-Press PLUS Technologie zeichnet sich durch eine fixierte Presshülse mit Sichtfenster und Pressanschlag aus, was die Installation vereinfacht. Eine einzigartige Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung unterstützen den Installateur bei der korrekten Anwendung. Ein integrierter QR-Code ermöglicht den direkten Zugang zu weiterführenden Produktinformationen. Das System erlaubt das Pressen ohne vorheriges Kalibrieren und Entgraten, was den Arbeitsaufwand reduziert und die Montagezeit verkürzt. Der Anschluss des Kupferrohres mit 15 mm Durchmesser am Heizkörper kann mit einer Uponor Klemmverschraubung Cu erfolgen.

Welche Maße und technischen Eigenschaften sind relevant?

Der Anschluss 1 hat einen Rohraußendurchmesser von 16 mm mit einer Länge von 37 mm und einer Arbeitslänge von 17 mm. Anschluss 2 ist für ein Kupferrohr mit einem Außendurchmesser von 15 mm ausgelegt und hat eine Länge von 1116 mm. Der Anschlusswinkel ist nicht exzentrisch, nicht verschlossen und verfügt über kein Entleerungsventil oder Entlüfter. Er ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt.

Technische Daten

• Ausführung: 1-teilig
• Form: Winkel
• Winkel des Bogens: 90
• Rohraußendurchmesser Anschluss 1: 16 mm
• Rohraußendurchmesser Anschluss 2: 15 mm
• Länge Anschluss 2: 1116 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Werkstoff des Anschlusses 1: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Anschlusses 2: Kupfer

Der Uponor S-Press Plus HK-Anschlusswinkel bietet eine effiziente und sichere Lösung für Heizkörperanschlüsse. Gefertigt aus entzinkungsbeständigem Messing und Kupfer, mit einer verzinnter Oberfläche, ermöglicht er Langlebigkeit und Korrosionsbeständigkeit. Die innovative S-Press PLUS Technologie erlaubt eine schnelle und einfache Installation ohne Kalibrieren und Entgraten, was die Montagezeit erheblich verkürzt. Mit Rohraußendurchmessern von 16 mm auf 15 mm und einer Länge von 1116 mm ist dieser Winkelverbinder eine präzise Komponente für moderne Heizungssysteme, ausgelegt für einen maximalen Arbeitsdruck von 10 bei 20 °C.
