Beschreibung

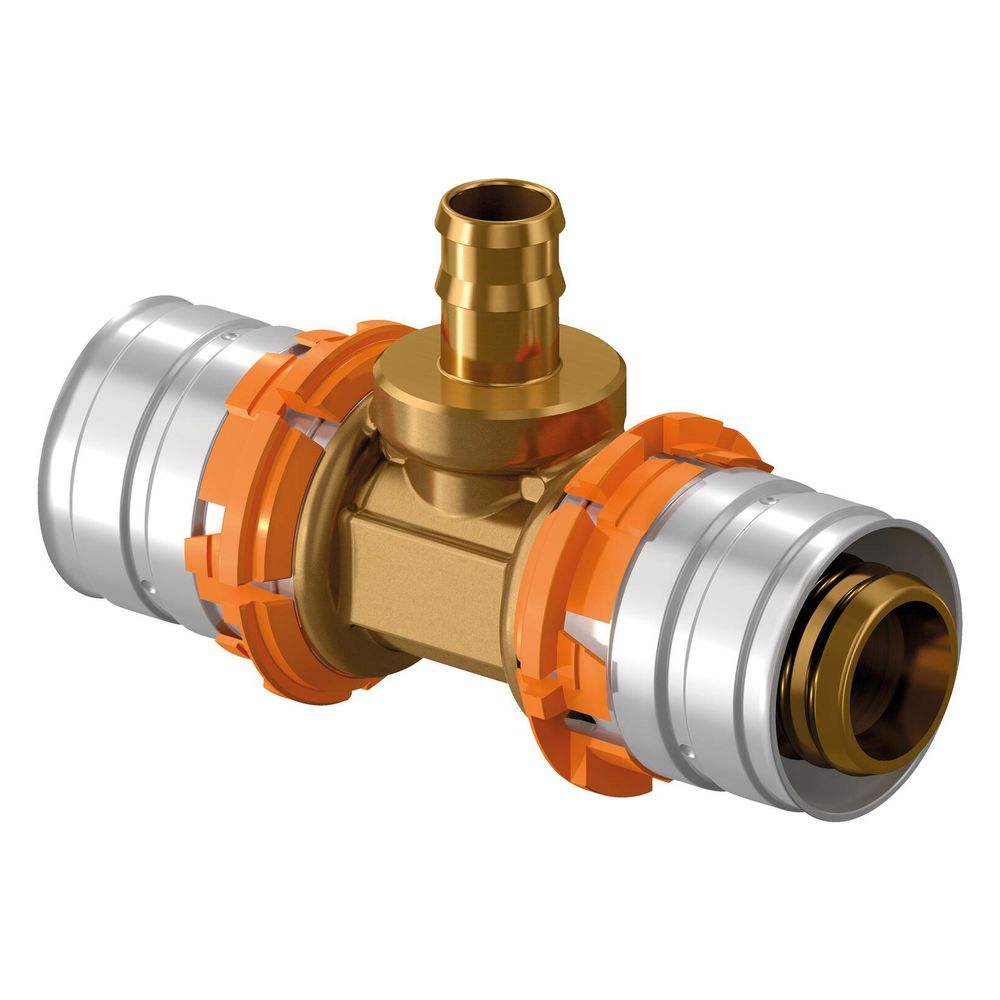

Uponor Q und E, T-Stück Übergang S-Press, 20x9,9x20mm, 1063938
Der Uponor Q&E T-Stück Übergang S-Press 20x9,9x20mm aus der Q&E Serie ist ein hochwertiges Verbindungselement für Flächenheizungs- und -kühlsysteme. Es eignet sich zur sicheren Verbindung von Verbundrohr 20 x 2,25 mm und Uponor PE-Xa Rohr 9,9 x 1,1 mm. Das T-Stück ist aus korrosionsbeständigem Messing gefertigt und bietet eine bewährte Prüfsicherheit durch eine Verpresst-Kennzeichnung mit Farbkodierung. Typische Einsatzbereiche sind Heizungs- und Trinkwasserinstallationen, bei denen eine zuverlässige und druckfeste Verbindung erforderlich ist.
Welche Materialien und Eigenschaften zeichnen das T-Stück aus?
Das Uponor Q&E T-Stück besteht aus korrosionsbeständigem Messing, was eine hohe Langlebigkeit und Zuverlässigkeit sicherstellt. Die Presshülse ist aus Aluminium gefertigt. Eine Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sorgt für eine sichere Abdichtung. Das System ist zugfest und reduzierend ausgelegt, um unterschiedliche Rohrdurchmesser zu verbinden.
Welche Rohranschlüsse und Maße bietet das T-Stück?

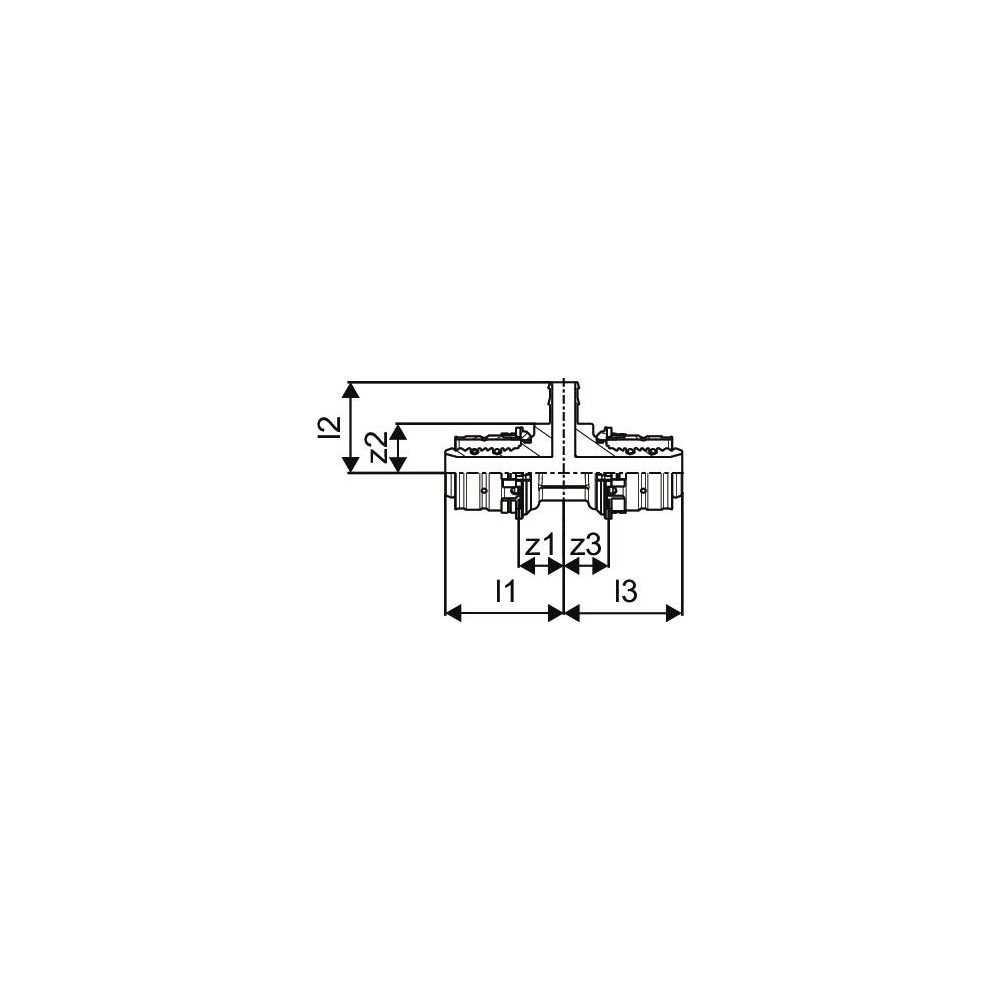

Das T-Stück ist mit zwei Pressmuffen und einem Klemmringanschluss ausgestattet. Die Pressmuffen sind für Rohraußendurchmesser von 20 mm ausgelegt, während der Klemmringanschluss einen Durchmesser von 9,9 mm aufweist. Die Längen der Anschlüsse betragen 36 mm für die Pressmuffen und 27,6 mm für den Klemmring. Die Arbeitslängen liegen bei 13,7 mm für die Pressmuffen und 15 mm für den Klemmringanschluss.
Welche Installationsvorteile bietet das Uponor Q&E T-Stück?
Die Installation des Uponor Q&E T-Stücks wird durch die Presshülse aus Aluminium und die Möglichkeit des Pressens ohne Kalibrieren und Entgraten vereinfacht. Eine bewährte Prüfsicherheit „unverpresst undicht“ bietet zusätzliche Sicherheit während der Montage. Die Verpresst-Kennzeichnung, erkennbar am Abfallen des Anschlagringes nach der Verpressung und einer Farbkodierung, bestätigt die korrekte Installation. Das T-Stück ist nicht mit einem Entleerungsventil oder Entlüfter ausgestattet.
Für welche Einsatzbereiche ist das T-Stück konzipiert?
Das Uponor Q&E T-Stück ist für den Einsatz in Heizungs- und Trinkwasserinstallationen vorgesehen. Es ist systemgebunden und für eine maximale Temperatur von 95 °C sowie einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt.
Technische Daten
- Ausführung: T-Stück
- Anschlüsse: 2x Pressmuffe, 1x Klemmring
- Werkstoff: Messing (Fitting), Aluminium (Presshülse)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Rohraußendurchmesser Pressmuffen: 20 mm
- Rohraußendurchmesser Klemmring: 9,9 mm
- Max. Temperatur: 95 °C
- Max. Arbeitsdruck bei 20 °C: 6 bar
- Reduzierend: Ja
- Systemgebunden: Ja
Das Uponor Q&E T-Stück Übergang S-Press 20x9,9x20mm bietet eine zuverlässige und sichere Lösung für Rohrverbindungen in Heizungs- und Trinkwasserinstallationen. Die robuste Messingausführung, die einfache Montage ohne Kalibrieren und Entgraten sowie die bewährte Prüfsicherheit „unverpresst undicht“ zeichnen dieses Produkt aus. Mit einer maximalen Betriebstemperatur von 95 °C und einem Arbeitsdruck von 6 bar bei 20 °C ermöglicht es eine effiziente und dauerhafte Systemintegration zwischen Rohrdurchmessern von 20 mm und 9,9 mm.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1063938 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Klemmring |
| Anschluss 3 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 13,7 |
| Arbeitslänge Anschluss 2 | 15 |
| Arbeitslänge Anschluss 3 | 13,7 |
| Artikelnummer | UPONOR-1063938 |
| Ausführung | T-Stück |
| DVGW-Siegel für Gas | nein |
| EAN-13 | 4021598128699 |
| Gastec QA Prüfung | nein |
| Gewicht | 0,09 kg |
| Hauptfarbe Fitting | Messing |
| Länge Anschluss 1 | 36 |
| Länge Anschluss 2 | 27,6 |
| Länge Anschluss 3 | 36 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 6 |
| Mehrteilig | nein |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Mit Verbindungsanzeige | ja |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | DN 8 |
| Nenndurchmesser Anschluss 3 | DN 15 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 9,9 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoff des Anschlusses 3 | Messing |
| Winkel | 90 |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
