Uponor S-Press Plus Montageeinheit, 16mm x Rp 1/2" FT, c/c 150mm
Die Uponor S-Press Plus Montageeinheit 16mm x Rp 1/2" FT, c/c 150mm ist eine vorgefertigte Doppelbrücke aus der S-Press PLUS Serie. Sie wurde speziell für Verbundrohrsysteme entwickelt und ermöglicht eine verdrehsichere Montage von zwei Uponor S-Press PLUS Wandscheiben auf einem verzinkten Stahl-Montagewinkel. Diese Einheit bietet eine zuverlässige und präzise Verbindung für Rohrinstallationen.
Wie ist die Uponor S-Press Plus Montageeinheit konstruiert?

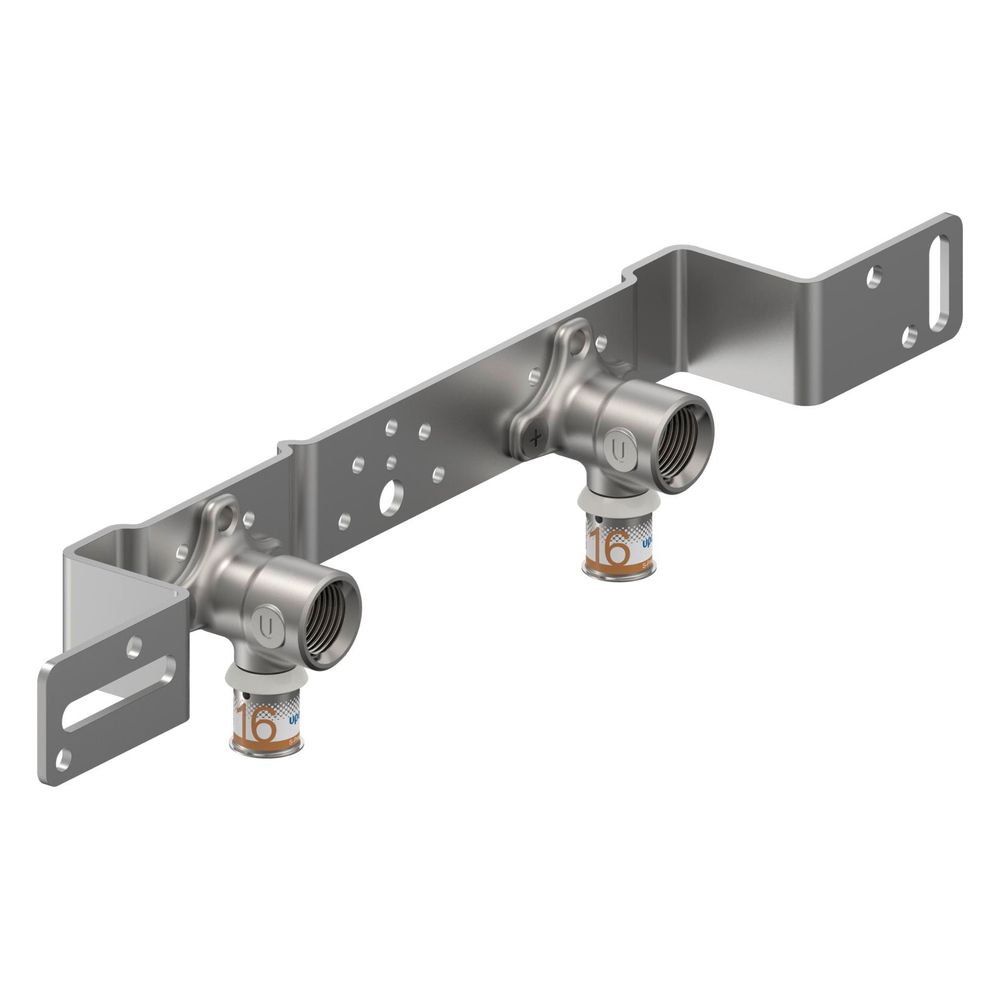

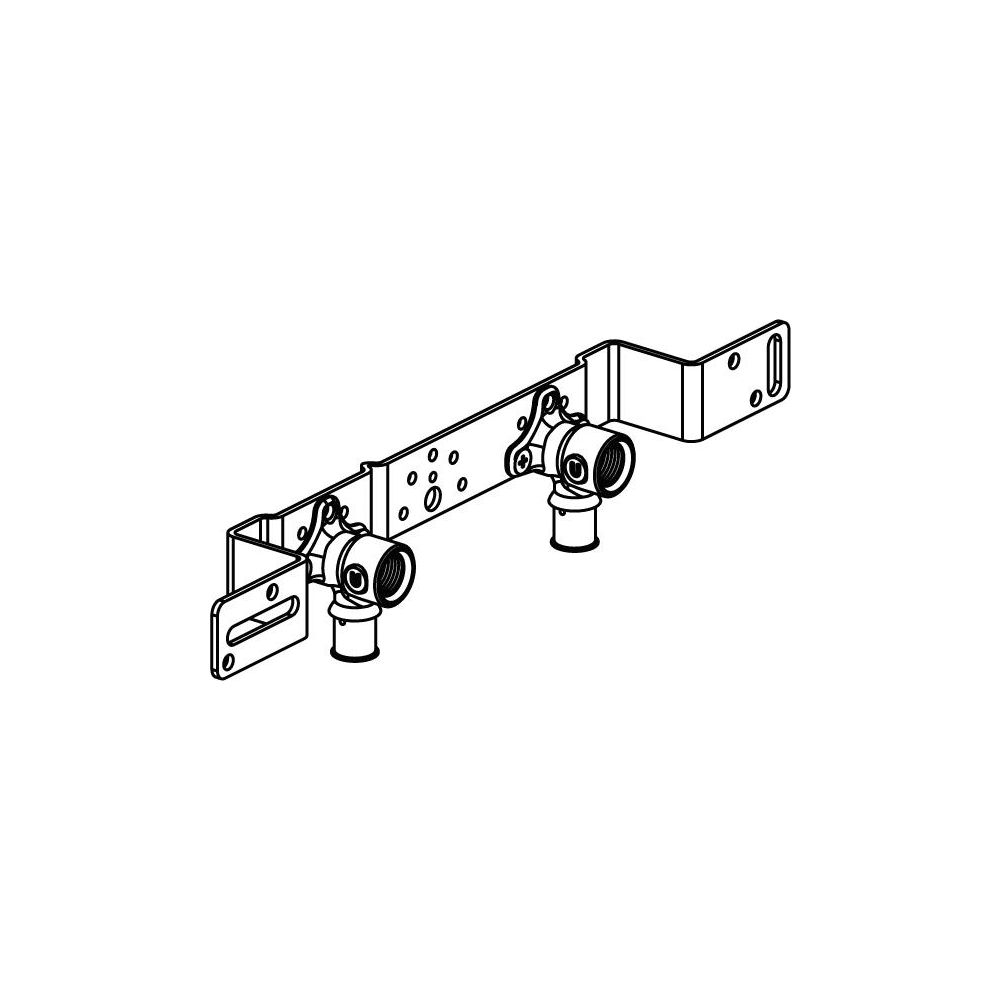

Die Montageeinheit besteht aus zwei Uponor S-Press PLUS Wandscheiben, die verdrehsicher auf einem Montagewinkel aus verzinktem Stahl befestigt sind. Das Gehäuse und die Wandscheiben sind aus entzinkungsbeständigem Messing (DZR) gefertigt, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Ein verzinnter Oberflächenschutz bietet zusätzlichen Schutz und Robustheit.
Für welche technischen Anforderungen ist die Montageeinheit ausgelegt?
Diese systemgebundene Montageeinheit ist für Verbundrohrsysteme mit einem Rohraußendurchmesser von 16 mm konzipiert. Sie ist für einen maximalen Arbeitsdruck von 10 bei 20 °C und eine maximale Mediumtemperatur von 70 im Dauerbetrieb ausgelegt. Die Einheit ist nicht mit einem Schallschutz-Set oder einer thermischen Isolierung ausgestattet.
Welche Anschlussarten und Maße sind relevant?

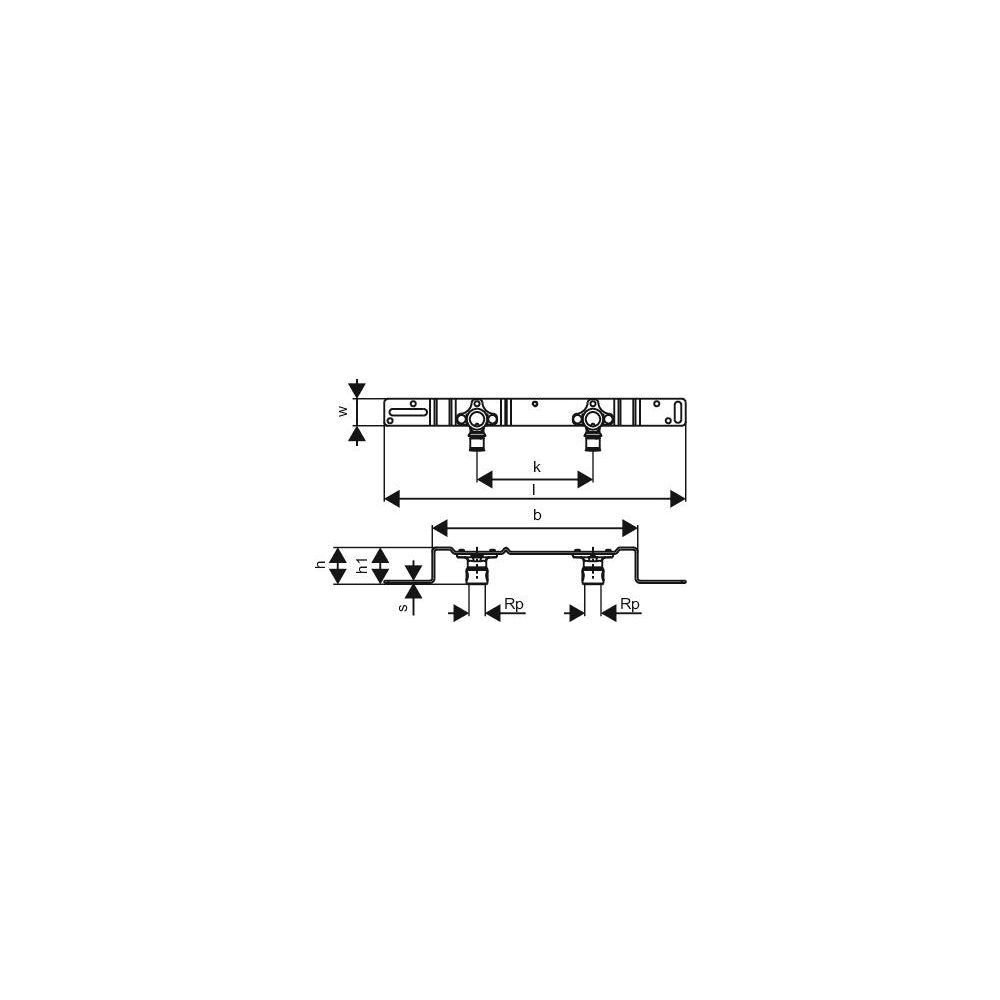

Die Montageeinheit verfügt über eine Pressmuffe als Anschluss und ein Gewindemaß von 1/2 Zoll für die Armatur. Der Abstand von Mitte zu Mitte beträgt 150 mm, und die Länge ab Wandplatte misst 49. Der Rohraußendurchmesser des Anschlusses beträgt 16 mm, was eine präzise und sichere Integration in das Rohrsystem ermöglicht.
Technische Daten
- Ausführung: Doppelbrücke
- Werkstoff Gehäuse: Messing, entzinkungsbeständig (DZR)
- Oberflächenschutz: verzinnt
- Anschluss: Pressmuffe
- Gewindemaß Armatur: 1/2 Zoll
- Rohraußendurchmesser Anschluss: 16 mm
- Abstand Mitte zu Mitte: 150 mm
- Max. Mediumtemperatur (Dauerbetrieb): 70
- Max. Arbeitsdruck bei 20 °C: 10
- Länge ab Wandplatte: 49
Die Uponor S-Press Plus Montageeinheit bietet als vorgefertigte Doppelbrücke eine effiziente und langlebige Lösung für Verbundrohrsysteme. Ihre Konstruktion aus entzinkungsbeständigem Messing mit verzinnter Oberfläche und der Pressmuffen-Anschluss stellen die Betriebssicherheit sicher. Mit einem Rohraußendurchmesser von 16 mm, 1/2 Zoll Gewindemaß und 150 mm Mitte-zu-Mitte-Abstand ist sie für Temperaturen bis 70 und Drücke bis 10 bei 20 °C ausgelegt.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070662 |
| Hersteller | Uponor |
| Abstand Mitte zu Mitte | 150 |
| Anschluss | Pressmuffe |
| Artikelnummer | UPONOR-1070662 |
| Ausführung | Doppelbrücke |
| DVGW-Siegel für Gas | nein |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414905219780 |
| Gewicht | 0,643 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge ab Wandplatte | 49 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mediumtemperatur (Dauerbetrieb) | 4 - 70 |
| Mit Schallschutz-Set | nein |
| Mit Schutzkappe | nein |
| Mit thermischer Isolierung | nein |
| Mit Verbindungsanzeige | ja |
| Nenndurchmesser Anschluss | DN 15 |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss | 16 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | DE16532378 |
