Beschreibung

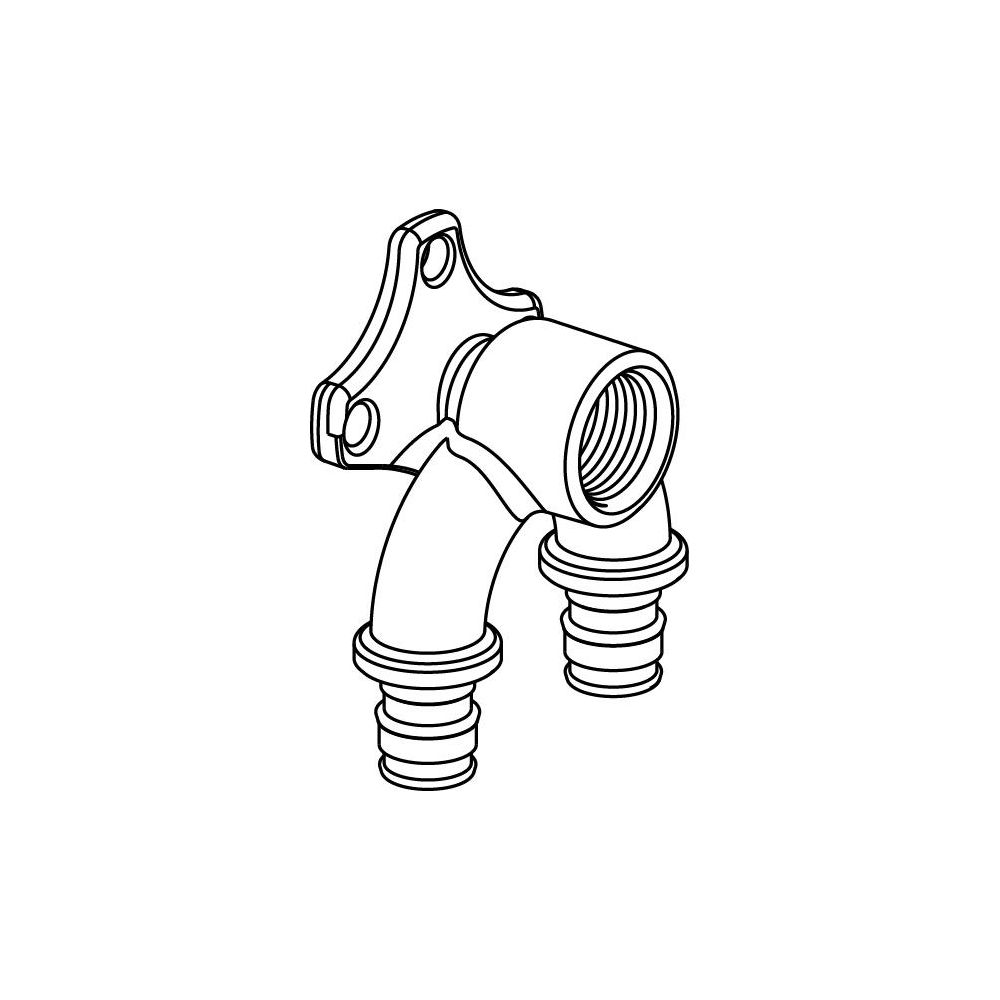

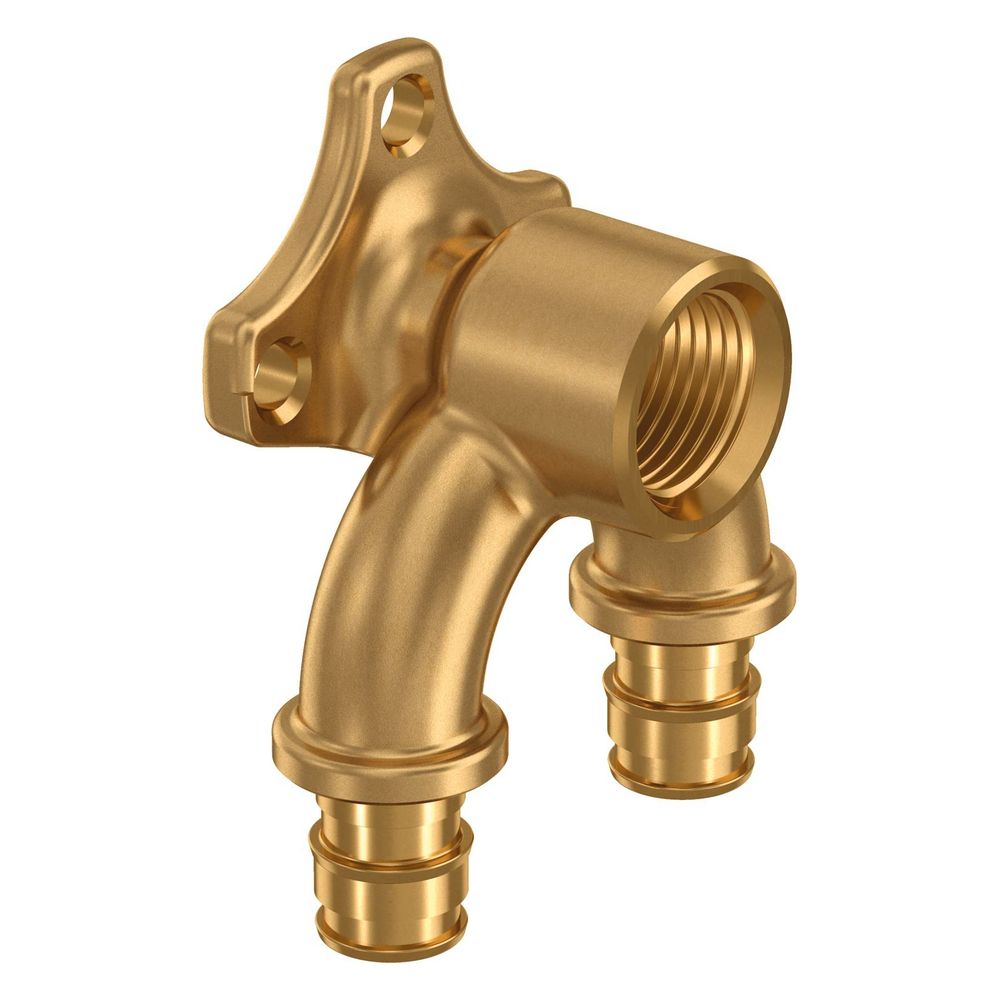

Uponor Q und E, Smart Aqua U-Wandscheibe, 16mm x Rp 1/2" FT-16
Die Uponor Q und E Smart Aqua U-Wandscheibe, 16mm x Rp 1/2" FT-16 aus der Serie Smart Aqua, ist ein vielseitiges Verbindungselement aus Messing für flexible Rohrsysteme. Sie ist speziell für die Trinkwasserinstallation in Reihen- und Ringinstallationen konzipiert und ermöglicht sowohl die Auf- als auch die Unterputzmontage. Für eine sichere Verbindung müssen Q&E Sicherungsringe separat bestellt werden.
Welche Eigenschaften zeichnen die Uponor U-Wandscheibe aus?
Die U-Wandscheibe besteht aus hochwertigem Messing und verfügt über eine durchgängig parallele Form. Sie ist unbehandelt und bietet einen zuverlässigen Oberflächenschutz. Der Anschluss erfolgt über einen Klemmring. Die Außen- und Innengewinde sind nach DIN EN 10226-1 gefertigt, was eine normgerechte und sichere Verbindung mit Armaturen ermöglicht. Die Rohraußendurchmesser an den Anschlüssen betragen jeweils 16 mm.
Wie wird die U-Wandscheibe montiert und eingesetzt?

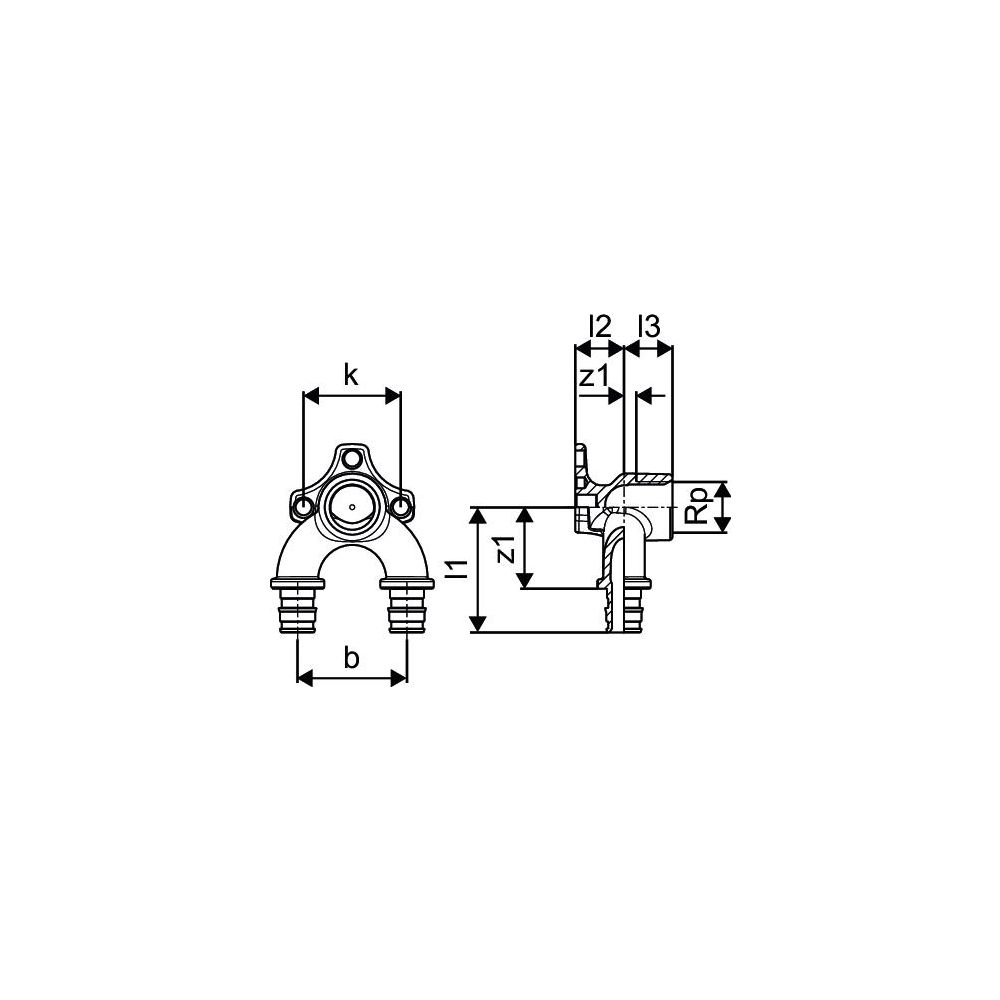

Diese U-Wandscheibe dient als U-Wandscheibe für die Aufputzmontage oder als U-Wandwinkel zur Schnellfixierung auf den Uponor Montagewinkeln beziehungsweise Montageplatten. Sie ist passend zum Uponor Montagezubehör und kann sowohl auf der Wandoberfläche (Aufputz) als auch unter der Putzschicht (Unterputz) installiert werden. Die Arbeitslängen der Anschlüsse 1 und 2 betragen jeweils 34 mm, während Anschluss 3 eine Arbeitslänge von 5 mm aufweist. Die Länge ab der Wandplatte beträgt 40 mm.
Welche technischen Spezifikationen sind relevant?
Die Uponor Q und E Smart Aqua U-Wandscheibe ist für einen Dauerbetrieb bei Mediumtemperaturen von 0 °C bis 70 °C ausgelegt. Der maximale Arbeitsdruck bei 20 °C beträgt 10 bar. Das Gewindemaß für Armaturen beträgt 1/2 Zoll. Die Wandscheibe ist systemgebunden und verfügt über ein KIWA-Prüfsiegel, welches die Qualität und Eignung für die Trinkwasserinstallation bestätigt.
Technische Daten
- Werkstoff des Gehäuses: Messing
- Oberflächenschutz: unbehandelt
- Anschluss: Klemmring
- Gewindemaß Armatur: 1/2 Zoll
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Min. Mediumtemperatur (Dauerbetrieb): 0 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Rohraußendurchmesser Anschluss 1: 16 mm
- Rohraußendurchmesser Anschluss 2: 16 mm
- Länge ab Wandplatte: 40 mm
Die Uponor Q und E Smart Aqua U-Wandscheibe bietet eine zuverlässige und normgerechte Lösung für die Trinkwasserinstallation. Mit ihrem robusten Messinggehäuse, dem Klemmringanschluss und der Eignung für Temperaturen von 0 °C bis 70 °C sowie einem maximalen Arbeitsdruck von 10 bar, ist sie eine flexible Komponente für moderne Rohrsysteme.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Smart Aqua |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1059820 |
| Hersteller | Uponor |
| Anschluss | Klemmring |
| Arbeitslänge Anschluss 1 | 34 |
| Arbeitslänge Anschluss 2 | 34 |
| Arbeitslänge Anschluss 3 | 5 |
| Artikelnummer | UPONOR-1059820 |
| EAN-13 | 4021598122666 |
| Form | durchgängig parallel |
| Gewicht | 0,213 kg |
| Gewindemaß Armatur | 1/2 Zoll |
| KIWA-Prüfsiegel | ja |
| Länge ab Wandplatte | 40 |
| Länge Anschluss 1 | 52 |
| Länge Anschluss 2 | 52 |
| Länge Anschluss 3 | 20 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Min Mediumtemperatur (Dauerbetrieb) | 0 |
| Oberflächenschutz | unbehandelt |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 2 | 16 |
| Systemgebunden | ja |
| Werkstoff des Gehäuses | Messing |
| WEEE-Nr. | 16532378 |
