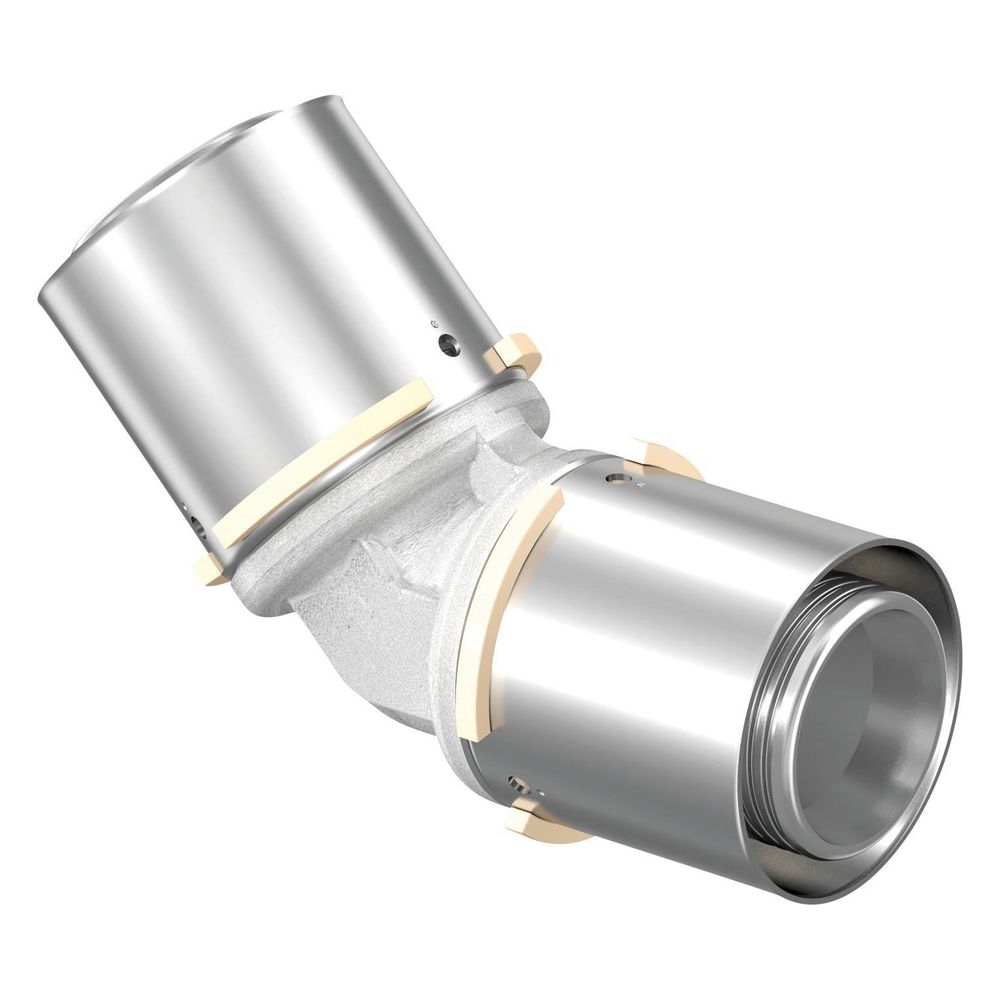

Uponor S-Press Winkel 45 Grad, 40x40mm, 1046913

Der Uponor S-Press Winkel 45 Grad, 40x40mm, ist ein hochwertiger Metall-Pressfitting aus der Uponor S-Press PLUS Serie. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, ist er für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert. Dieser Winkel ermöglicht präzise Richtungsänderungen in Verbundrohrsystemen und bietet eine hohe Prüfsicherheit durch das „unverpresst undicht“-Prinzip.

Wie ist der Uponor S-Press Winkel konstruiert?

Der Winkel ist ein einteiliges Bauteil mit zwei Pressmuffenanschlüssen, jeweils mit einem Rohraußendurchmesser von 40 mm. Die Anschlüsse bestehen aus entzinkungsbeständigem Messing (DZR-Qualität) und sind innen zweifach verzinnt, um Korrosion zu reduzieren. Die längskraftschlüssige Radial-Pressverbindung erfolgt mit einer fixierten Edelstahl-Presshülse, die ein Sichtfenster für die Kontrolle der Pressung bietet. Die Verbindung ist systemgebunden und verfügt über einen Pressanschlag sowie die Prüfsicherheit „unverpresst undicht“ bei der Dichtheitsprobe.

Welche Dichtungsmaterialien und Schutzmaßnahmen sind vorhanden?

Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), welcher die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270 des Umweltbundesamtes erfüllt. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet, was die Wasserqualität unterstützt. Die Oberflächen der Anschlüsse sind verzinnt, während die Außenseiten unbehandelt bleiben.

Für welche Einsatzbedingungen ist der Winkel geeignet?

Der Winkel ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und Störfalltemperaturen bis 100 °C für bis zu 100 Stunden möglich. Der maximale Arbeitsdruck beträgt 10 bar bei 20 °C.

Welche Zertifikate und Normen erfüllt der Winkel?

Der Uponor S-Press Winkel ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Die Außen- und Innengewinde der Pressanschlüsse entsprechen den Anforderungen der DIN EN 10226-1. Die verwendete Messinglegierung ist gemäß der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen zugelassen und erfüllt die verschärften Anforderungen der Trinkwasserverordnung bezüglich der Bleiabgabe.

Technische Daten

• Winkel des Bogens: 45 Grad
• Rohraußendurchmesser Anschluss 1 und 2: 40 mm
• Material Anschluss: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Einsatzbereich Trinkwasser: 0 °C bis 70 °C
• Einsatzbereich Heizung: bis 80 °C
• Zeta-Wert: 1,3
• Prüfsicherheit: „unverpresst undicht“
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Der Uponor S-Press Winkel 45 Grad, 40x40mm, bietet eine sichere und langlebige Lösung für Rohrverbindungen in Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem, innenverzinntem Messing und ausgestattet mit einer Prüfsicherheit „unverpresst undicht“, bietet dieser Pressfitting höchste Zuverlässigkeit. Mit einem maximalen Arbeitsdruck von 10 bar und einer Temperaturbeständigkeit von bis zu 70 °C im Trinkwasserbereich und 80 °C im Heizungsbereich erfüllt er die Anforderungen moderner Haustechniksysteme.
