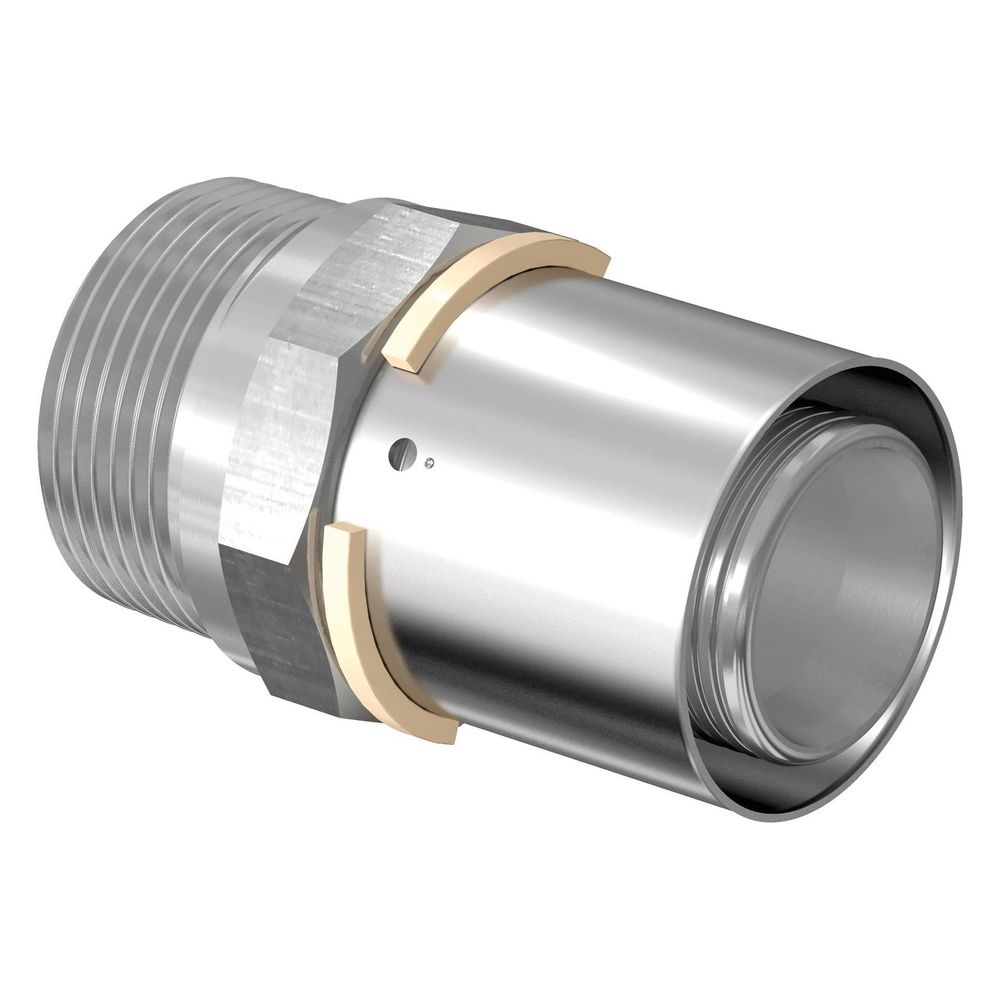

Uponor S-Press Übergangsnippel 40mm x R 1 1/4" MT

Der Uponor S-Press Übergangsnippel 40mm x R 1 1/4" MT aus der S-Press PLUS Serie ist ein gerader, einteiliger Pressfitting aus entzinkungsbeständigem und verzinntem Messing. Er ist für den Einsatz in Trinkwasser- und Heizungsinstallationen mit einem maximalen Betriebsdruck von 10 bar konzipiert und bietet durch seine geprüfte Dichtheit und langlebige Werkstoffqualität hohe Sicherheit und Zuverlässigkeit.

Wie ist der Aufbau und die Materialqualität des Übergangsnippels beschaffen?

Der Übergangsnippel besteht aus einer entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich eine zweischichtige Innenverzinnung für erhöhten Korrosionsschutz aufweist. Der verwendete Messingwerkstoff entspricht der Positivliste des Umweltbundesamtes und ist für Trinkwasserinstallationen geeignet, wobei die Bleiabgabe den verschärften Anforderungen der Trinkwasserverordnung entspricht. Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fixierten Edelstahl-Presshülse, die ein Sichtfenster für die Kontrolle der Pressung bietet. Die Dichtringe bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung sowie des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Ein Pressanschlag und die Möglichkeit zum einfachen Entgraten ohne Kalibrieren erleichtern die Installation.

Welche Anschlüsse und Abmessungen bietet der Uponor S-Press Übergangsnippel?

Das Fitting ist gerade ausgeführt und verfügt auf der einen Seite über eine Pressmuffe mit einem Rohraußendurchmesser von 40 mm und einer Länge von 47,5 mm. Die andere Seite besitzt ein konisches Außengewinde (BSPT-R) mit einem Nenndurchmesser von 1 1/4 Zoll (32 mm) und einer Länge von 30 mm. Die Arbeitslängen betragen jeweils 10 mm an beiden Anschlüssen. Die Gesamtlänge des Nippels beträgt 77,5 mm. Außen- und Innengewinde sind nach DIN EN 10226-1 ausgeführt.

Für welche Einsatzbereiche ist der Übergangsnippel geeignet?

Der Übergangsnippel ist für Trinkwasserinstallationen mit einer maximalen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Betriebsdruck von 10 bar ausgelegt. Kurzfristig sind Temperaturen bis 95 °C für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen bis 100 °C für bis zu 100 Stunden Betriebsdauer.

Welche Sicherheitsmerkmale und Zertifizierungen sind vorhanden?

Das Produkt bietet eine hohe Prüfsicherheit durch das Prinzip „unverpresst undicht“, was eine sichere Dichtheitsprüfung mit 150 mbar Überdruck ermöglicht. Es ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Der Übergangsnippel ist vollständig kompatibel zu bestehenden Uponor Komponenten und verfügt über eine Farbkodierung für eine einfache Identifikation.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R
• Rohraußendurchmesser Anschluss 1: 40 mm
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32 mm)
• Länge: 77,5 mm
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar

Der Uponor S-Press Übergangsnippel bietet eine zuverlässige und hygienische Verbindungslösung für Verbundrohrsysteme. Gefertigt aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, ist er für einen maximalen Arbeitsdruck von 10 bar ausgelegt und sowohl für Trinkwasser- als auch Heizungsinstallationen mit Temperaturen bis 80 °C geeignet. Die DVGW- und KIWA-Zertifizierungen unterstreichen die hohe Qualität und Sicherheit dieses Fittings.
