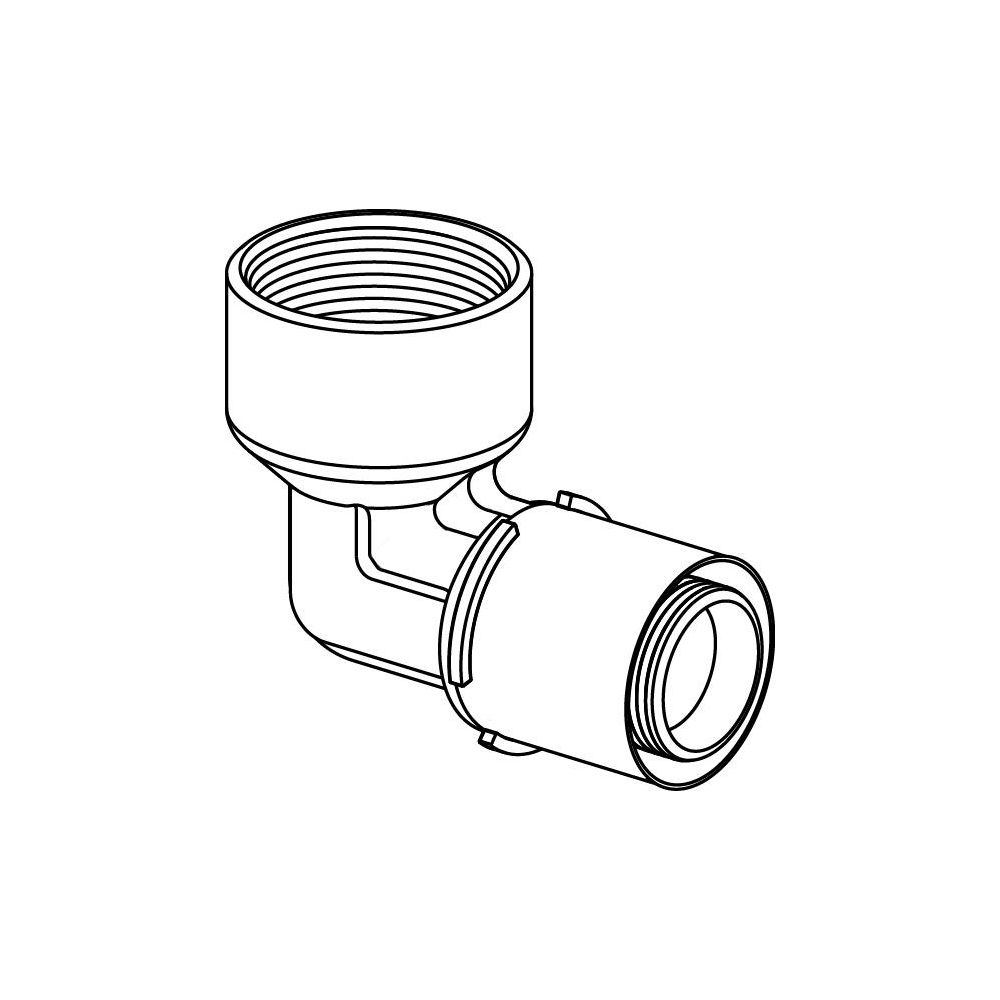

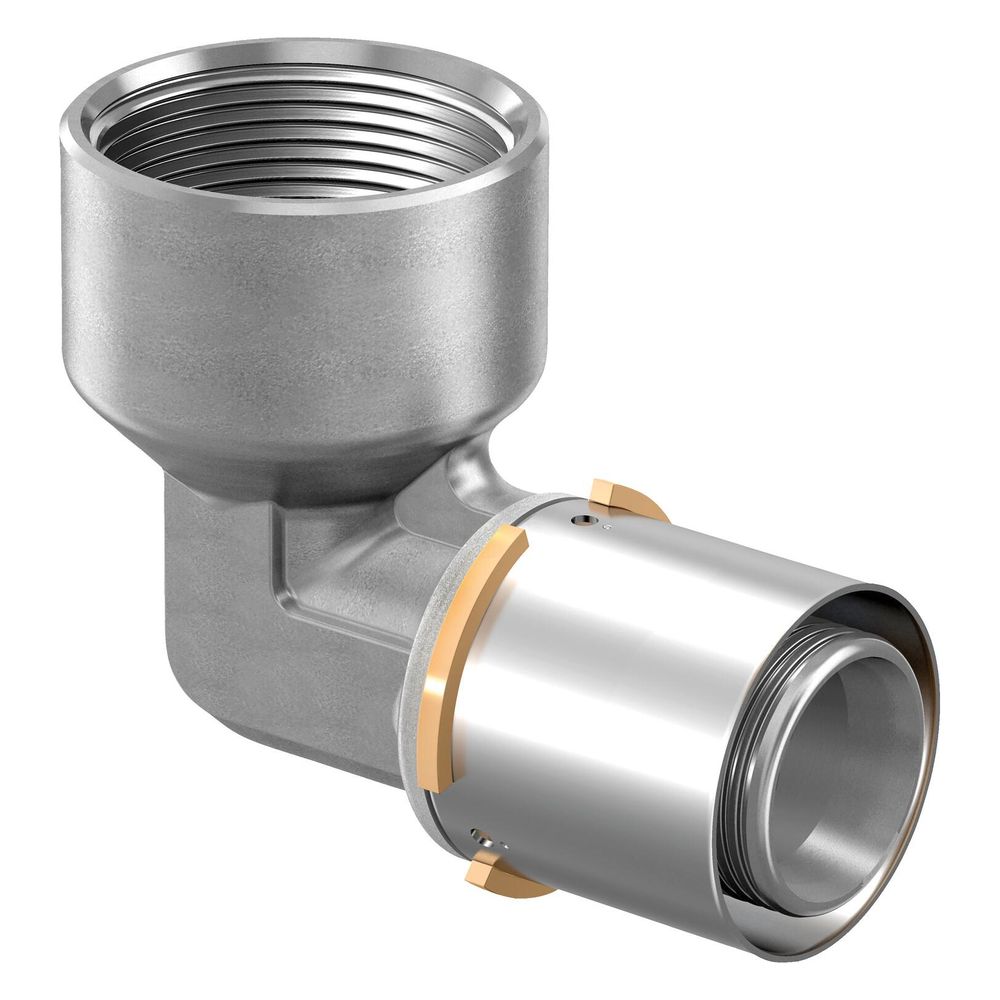

Uponor S-Press Winkelmuffe, 40mm x Rp 1 1/2" FT, 1046910
Die Uponor S-Press Winkelmuffe 40mm x Rp 1 1/2" FT aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der für zuverlässige Rohrverbindungen in Verbundrohrsystemen entwickelt wurde. Gefertigt aus entzinkungsbeständiger Messinglegierung mit zweischichtiger Innenverzinnung, bietet dieser 90-Grad-Winkel optimalen Korrosionsschutz und erfüllt strenge Hygieneanforderungen. Er ist ideal für den Einsatz in Trinkwasser- und Heizungsinstallationen mit einem maximalen Betriebsdruck von 10 bar.
Welche Materialien und Schutzmerkmale zeichnen die Winkelmuffe aus?
Die Uponor S-Press Winkelmuffe besteht aus einer entzinkungsbeständigen Messinglegierung (DZR), die den Anforderungen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen entspricht. Eine zusätzliche zweischichtige Innenverzinnung schützt effektiv vor Korrosion. Die Bleiabgabe des Messingwerkstoffs erfüllt die verschärften Anforderungen der Trinkwasserverordnung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) sind KTW-konform und erfüllen die Hygieneanforderungen des Umweltbundesamtes sowie des DVGW Arbeitsblattes W 270. Dies stellt eine hygieneoptimierte und totraumfreie Verbindung zwischen Fittingkörper und Rohr sicher.
Wie funktioniert die sichere Verbindungstechnik?
Dieser Pressfitting nutzt eine längskraftschlüssige Radial-Pressverbindung mit einer fixierten Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle bietet. Ein integrierter Pressanschlag erleichtert die korrekte Montage. Eine besondere Eigenschaft ist die Prüfsicherheit „unverpresst undicht“, die bei einer Dichtheitsprobe mit 150 mbar Überdruck vor und während der Installation eine sofortige Erkennung nicht verpresster Verbindungen ermöglicht. Dies erhöht die Sicherheit und Zuverlässigkeit der gesamten Installation erheblich.
Für welche Anwendungen ist die Winkelmuffe geeignet?
Die Uponor S-Press Winkelmuffe ist vielseitig einsetzbar in verschiedenen Haustechnikbereichen. Für Trinkwasserinstallationen ist der Fitting für eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. In Heizungsanlagen kann der Winkel bei einer Dauerbetriebstemperatur von bis zu 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden, wobei kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer toleriert werden.
Welche Kompatibilität und Installationsvorteile bietet der Fitting?
Die Uponor S-Press Winkelmuffe ist zu 100 % kompatibel mit bestehenden Uponor Komponenten und fügt sich nahtlos in das Uponor S-Press PLUS Verbundrohrsystem ein. Die Außen- und Innengewinde sind nach DIN EN 10226-1 genormt. Die Installation wird durch Merkmale wie die Farbkodierung und die Möglichkeit des einfachen Entgratens ohne Kalibrieren des Rohres vereinfacht, was Zeit spart und die Fehleranfälligkeit reduziert. Die Verbindung ist zudem systemgebunden und zugfest.
Technische Daten
- Form: Winkel 90 Grad
- Anschluss 1: Pressmuffe
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Rohraußendurchmesser Anschluss 1: 40 mm
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40 mm)
- Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
- Max. Dauerbetriebstemperatur Heizung: 80 °C

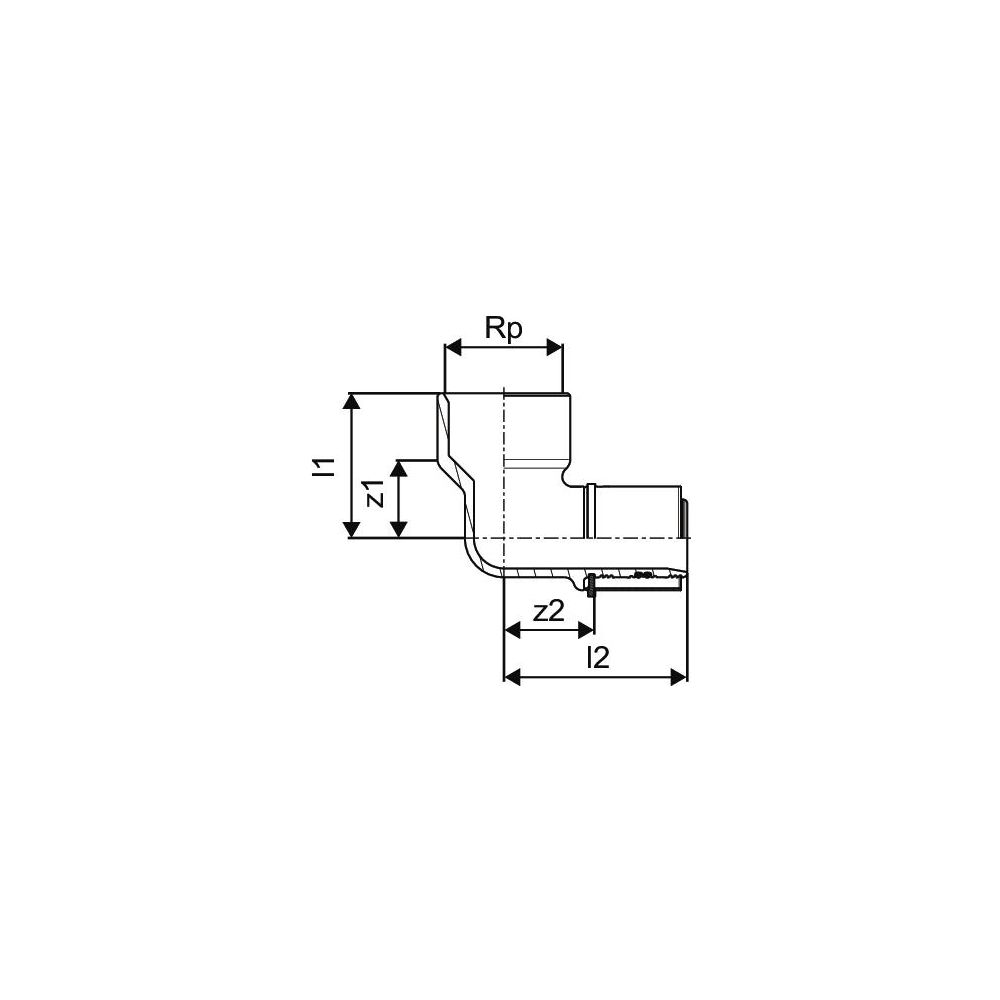

- Arbeitslänge Anschluss 1: 36,8 mm
- Arbeitslänge Anschluss 2: 37,6 mm
Die Uponor S-Press Winkelmuffe überzeugt durch ihre hochwertige Messingausführung mit Korrosionsschutz und geprüfte Sicherheit bei der Verbindungstechnik. Sie ist für den Einsatz in Trinkwasser- und Heizungsanlagen mit einem Betriebsdruck von bis zu 10 bar und Temperaturen bis 80 °C geeignet und bietet eine zuverlässige und hygienische Verbindungslösung. Die einfache Handhabung und die 100 %ige Kompatibilität mit Uponor Komponenten machen diesen Pressfitting zu einer effizienten Wahl für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1046910 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 36,8 |
| Arbeitslänge Anschluss 2 | 37,6 |
| Artikelnummer | UPONOR-1046910 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 4021598114074 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,524 kg |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 74,5 |
| Länge Anschluss 2 | 59 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1 1/2 Zoll (40) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
