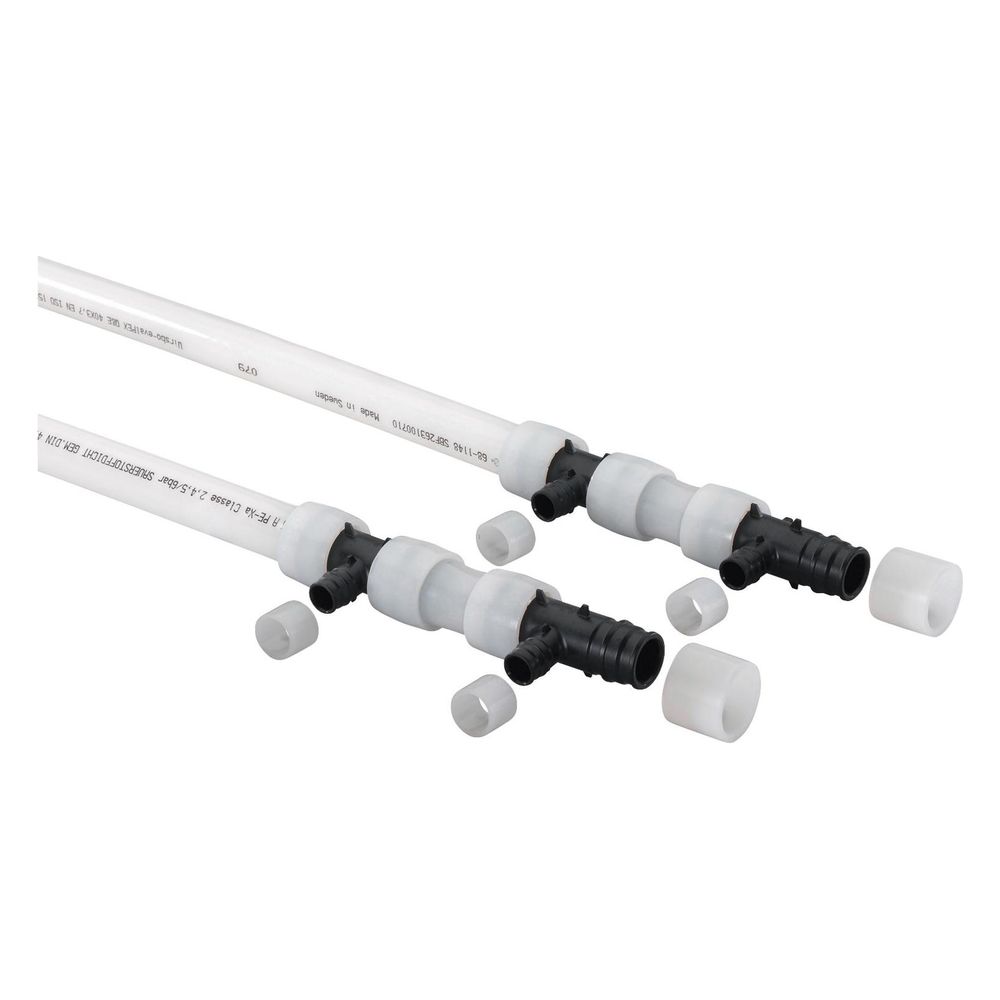

Uponor Sport Q und E Tichelmann-Segment, 2x25mm, 1046747
Das Uponor Sport Q und E Tichelmann-Segment, 2x25mm, ist ein zentrales Element für Schwingbodenheizungen, die nach dem Tichelmann-Prinzip arbeiten. Es dient als Verteiler und Sammler und ermöglicht den Übergang auf Uponor Comfort Pipe PLUS Rohr 25 x 2,3mm. Ausgestattet mit der Uponor Quick & Easy Verbindungstechnik, besteht es aus robustem Uponor PE-Xa Rohr und PPSU T-Stücken. Dieses systemgebundene Segment ist für Heizungswasser, Kühlwasser und Glykol geeignet und verfügt über zwei Abzweige mit einem Rohraußendurchmesser von 25.
Wofür ist das Uponor Sport Q und E Tichelmann-Segment konzipiert?
Dieses Segment ist speziell für den Einsatz in Schwingbodenheizungen nach dem Tichelmann-Prinzip entwickelt worden, wo es die Funktion eines Verteilers und Sammlers übernimmt. Es ist kompatibel mit Uponor Comfort Pipe PLUS Rohr 25 x 2,3mm und nutzt die bewährte Uponor Quick & Easy Verbindungstechnik für eine schnelle und sichere Installation. Das System ist vielseitig einsetzbar, da es für Heizungswasser, Kühlwasser und Glykol geeignet ist.
Welche Materialien und Anschlüsse zeichnen das Segment aus?
Das Verteilerrohr des Tichelmann-Segments besteht aus hochwertigem Uponor PE-Xa Rohr in Stangenform, bekannt für seine Langlebigkeit und Beständigkeit. Die Q&E T-Stücke sind aus PPSU (Polyphenylsulfon) gefertigt, einem robusten Kunststoff, der auch unter anspruchsvollen Bedingungen zuverlässig funktioniert. Die Anschlüsse der Abzweigungen sind als Klemmring ausgeführt, während die Hauptanschlüsse einen Rohraußendurchmesser von 40 aufweisen. Die Abzweigungen selbst haben einen Rohraußendurchmesser von 25.
Welche Abmessungen und Konfigurationen sind verfügbar?
Das Uponor Sport Q und E Tichelmann-Segment ist in einer einfachen Ausführung mit zwei Abzweigungen erhältlich. Die Gesamtlänge des Verteilers beträgt 2084. Der Abstand zwischen den Abzweigungen ist einheitlich 150, was eine präzise Planung und Installation unterstützt. Es ist als Durchgang mit geraden Abzweigen konzipiert und kommt ohne integrierte Entlüftung, Absperrventile oder Füll-/Entleerungshähne aus.
Technische Daten
- Anzahl der Abzweige: 2
- Länge Verteiler: 2084
- Abstand zwischen den Abzweigungen: 150
- Rohraußendurchmesser Hauptanschlüsse: 40
- Rohraußendurchmesser Abzweigungen: 25
- Werkstoff Verteilerrohr: Uponor PE-Xa Rohr
- Werkstoff Q&E T-Stück: PPSU (Polyphenylsulfon)
- Geeignet für Heizungswasser: ja
- Geeignet für Kühlwasser: ja
- Geeignet für Glykol: ja
Das Uponor Sport Q und E Tichelmann-Segment bietet eine spezialisierte und robuste Lösung für Schwingbodenheizungen. Mit seiner Konstruktion aus PE-Xa Rohr und PPSU T-Stücken, zwei Abzweigungen mit 25 Rohraußendurchmesser und der Eignung für Heizungswasser, Kühlwasser und Glykol, stellt es eine zuverlässige Komponente für effiziente Flächenheizungs- und -kühlungssysteme dar. Die Quick & Easy Verbindungstechnik erleichtert die Montage und sorgt für eine dauerhafte Funktion.
Lieferumfang
- 1x Satz Verteiler / Sammler
- 4x Q&E Sicherungsringe 25
- 2x Q&E Sicherungsringe 40
- 4x Q&E Ringe 25
- 2x Q&E Ringe 40
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Sport |
| Hersteller-Produktgruppe | Uponor Sport |
| Hersteller-Artikelnummer | 1046747 |
| Hersteller | Uponor |
| Abstand zwischen den Abzweigungen | 150 |
| Anschluss Abzweigungen | Klemmring |
| Anzahl der Abzweige | 2 |
| Artikelnummer | UPONOR-1046747 |
| Ausführung | einfach |
| EAN-13 | 4021598113541 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 3,15 kg |
| Länge Verteiler | 2084 |
| Mit Absperrventil | nein |
| Mit Entlüftung | nein |
| Mit Füll-/Entleerungshahn | nein |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Wandbefestigungsbügel | nein |
| Rohraußendurchmesser Abzweigungen | 25 |
| Rohraußendurchmesser Anschluss 1 | 40 |
| Rohraußendurchmesser Anschluss 2 | 40 |
| Systemgebunden | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 16532378 |
