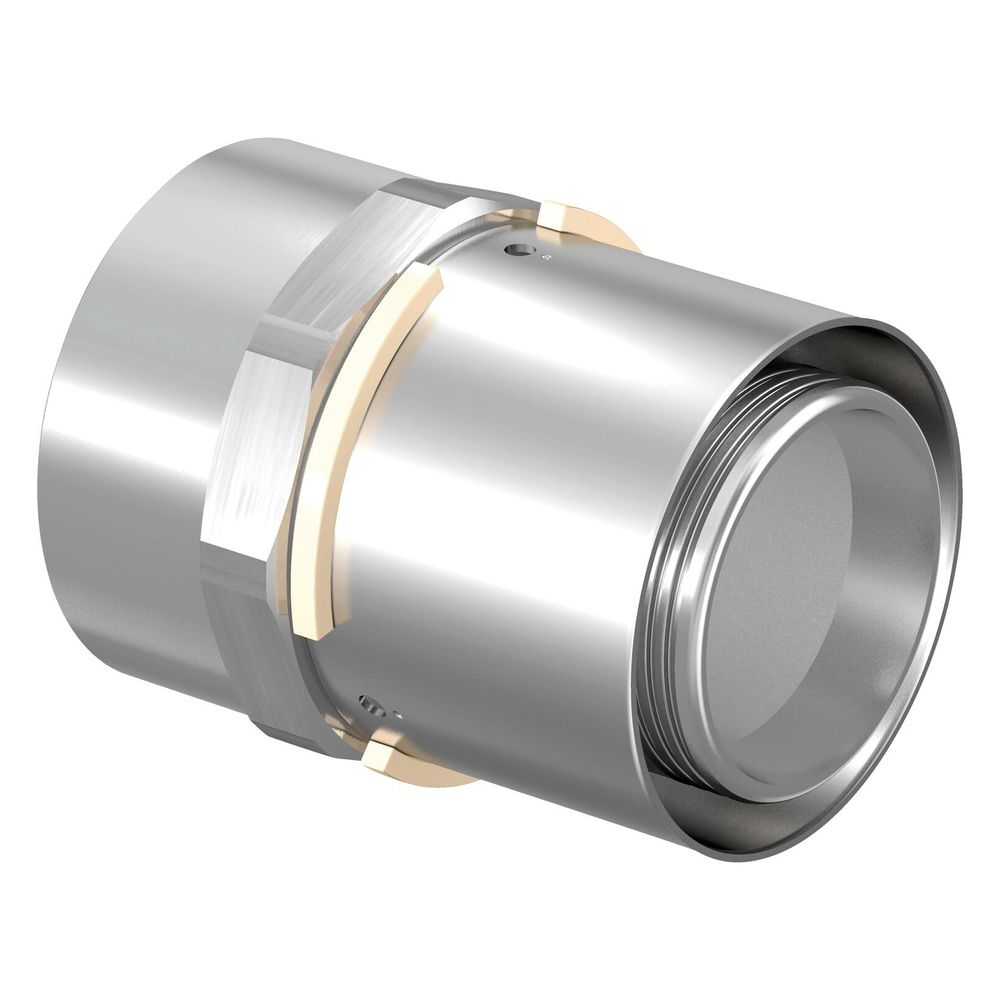

Uponor S-Press Übergangsmuffe 50mm x Rp 1 1/2" FT

Die Uponor S-Press Übergangsmuffe 50mm x Rp 1 1/2" FT aus der S-Press PLUS Serie ist ein hochwertiges, einteiliges Pressfitting für Verbundrohrsysteme. Sie verbindet einen 50 mm Pressmuffen-Anschluss mit einem zylindrischen Innengewinde Rp 1 1/2 Zoll (BSPT-Rp) und ist speziell für den Einsatz in Trinkwasser- und Heizungsinstallationen konzipiert. Das Fitting besteht aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung und bietet eine hohe Korrosionsbeständigkeit sowie geprüfte Dichtheit und Hygiene.

Welche Materialien und Konstruktionsmerkmale zeichnen die Übergangsmuffe aus?

Die Uponor S-Press Übergangsmuffe ist aus einer entzinkungsbeständigen Messinglegierung (DZR) gefertigt und zusätzlich innen zweischichtig verzinnt, um den Korrosionsschutz zu erhöhen. Der Messingwerkstoff entspricht der Positivliste des Umweltbundesamtes und ist für Trinkwasserinstallationen geeignet, wobei die Bleiabgabe den verschärften Anforderungen der Trinkwasserverordnung entspricht. Die längskraftschlüssige Radial-Pressverbindung erfolgt mit einer fixierten Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle der Pressung bietet. Die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Ein einfaches Entgraten des Rohres ist ohne Kalibrieren möglich.

Welche Anschlussarten und Abmessungen bietet das Fitting?

Das Fitting verfügt auf der einen Seite über eine gerade Pressmuffe mit einem Rohraußendurchmesser von 50 mm und einer Länge von 44,55 mm. Die andere Seite besitzt ein zylindrisches Innengewinde Rp 1 1/2 Zoll (entspricht 40 mm Nenndurchmesser) mit einer Länge von 28,35 mm. Beide Anschlüsse sind verzinnt und unbehandelt. Die Arbeitslänge beträgt jeweils 6,95 mm. Die Gesamtlänge der Übergangsmuffe beträgt 72,9 mm.

Für welche Einsatzbereiche ist die Uponor S-Press Übergangsmuffe geeignet?

Die Übergangsmuffe ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C bei 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Die Muffe ist somit vielseitig einsetzbar in Sanitär- und Heizungsanlagen.

Welche Sicherheits- und Qualitätsmerkmale bietet das Uponor Fitting?

Die Übergangsmuffe ist mit einem Pressanschlag und einer fixierten Presshülse ausgestattet, die eine längskraftschlüssige Radial-Pressverbindung sicherstellen. Die Prüfsicherheit wird durch das "unverpresst undicht"-Prinzip bei einer Dichtheitsprobe mit 150 mbar Überdruck ermöglicht, was eine einfache und sichere Montage unterstützt. Das Produkt ist 100 % kompatibel zu bestehenden Uponor Komponenten und mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgezeichnet. Außen- und Innengewinde entsprechen der DIN EN 10226-1.

Technische Daten

• Anschluss 1: Pressmuffe, 50 mm Rohraußendurchmesser
• Anschluss 2: Innengewinde zylindrisch Rp 1 1/2 Zoll (40)
• Gesamtlänge: 72,9 mm
• Material: Messing, entzinkungsbeständig (DZR), verzinnt
• Dichtungsmaterial: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Die Uponor S-Press Übergangsmuffe 50mm x Rp 1 1/2" FT überzeugt durch ihre hochwertige Messinglegierung mit Korrosionsschutz und geprüfte Dichtheit. Sie ist für den Einsatz in Trinkwasser- und Heizungsanlagen mit bis zu 10 bar Druck und Temperaturen bis 80 °C geeignet. Die Kombination aus Pressmuffe und zylindrischem Innengewinde ermöglicht eine flexible und sichere Verbindung in Verbundrohrsystemen.
