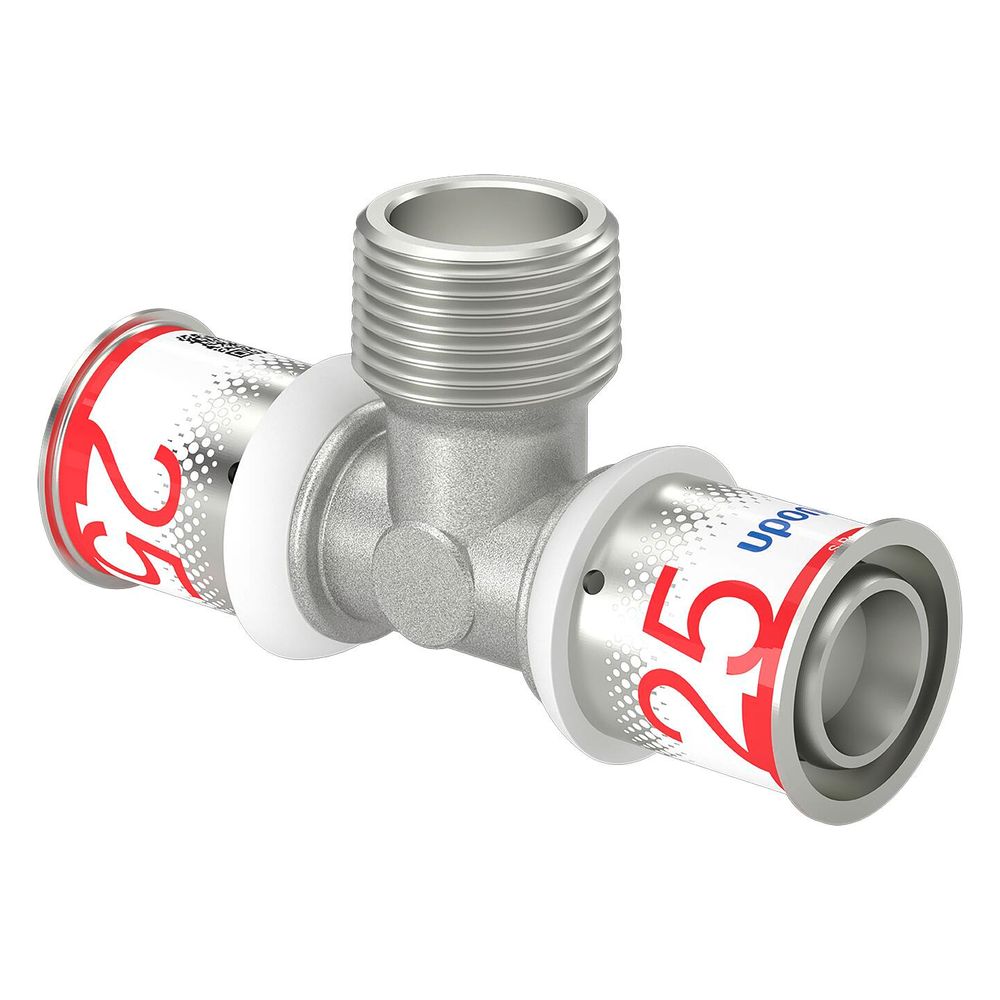

Uponor S-Press Plus T-Stück mit Außengewinde, 25mm x R 3/4" MT-25

Das Uponor S-Press Plus T-Stück mit Außengewinde, 25mm x R 3/4" MT-25 aus der S-Press PLUS Serie ist ein hochwertiger Metall-Pressfitting, der für Trinkwasser- und Heizungsinstallationen konzipiert wurde. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet es eine zuverlässige und hygienische Verbindung. Das T-Stück ermöglicht eine längskraftschlüssige Radial-Pressverbindung ohne Kalibrieren und Entgraten des Rohres und ist für einen maximalen Dauerbetriebsdruck von 10 bar ausgelegt.

Wie ist das Material und die Verarbeitung des Uponor S-Press Plus T-Stücks beschaffen?

Das T-Stück besteht aus einer hoch entzinkungsbeständigen Messinglegierung, die zusätzlich eine zweischichtige Innenverzinnung zum Korrosionsschutz aufweist. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für Trinkwasserinstallationen geeignet. Die Migration wurde gemäß DIN EN 12873-1 geprüft. Eine fest fixierte, außenkorrosionsbeständige Edelstahl-Presshülse mit Sichtfenster sorgt für eine sichere Verbindung. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei.

Welche Vorteile bietet die Installation des S-Press Plus T-Stücks?

Die Installation des Uponor S-Press Plus T-Stücks zeichnet sich durch eine hohe Prüfsicherheit aus, die durch eine Verpresst-Kennzeichnung vor und während der Dichtheitsprobe sichergestellt wird. Die Funktion „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck erhöht die Sicherheit zusätzlich. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montage vereinfacht. Der Fitting ist durchflussoptimiert, was zu geringen Druckverlusten führt. Eine schnelle Dimensionserkennung wird durch Farbkodierung unterstützt, und ein QR-Code ermöglicht den direkten Zugang zu weiteren Informationen.

Welche Anschlussarten und Maße bietet das T-Stück?

Das T-Stück ist als Ausführung mit zwei Pressmuffenanschlüssen und einem Außengewindeanschluss konzipiert. Die Pressmuffenanschlüsse (Anschluss 1 und 3) sind für einen Rohraußendurchmesser von 25 mm ausgelegt. Der Außengewindeanschluss (Anschluss 2) ist ein konisches BSPT-R Gewinde nach DIN EN 10226-1 mit einem Nenndurchmesser von 3/4 Zoll. Die Anschlüsse sind im Winkel von 90 Grad angeordnet. Die Längen der Anschlüsse 1 und 3 betragen 48 mm, Anschluss 2 hat eine Länge von 36 mm. Die Arbeitslängen für Anschluss 1 und 3 liegen bei 19 mm, für Anschluss 2 bei 21 mm.

Für welche Anwendungen ist das Uponor S-Press Plus T-Stück geeignet?

Das T-Stück ist für Trinkwasserinstallationen mit einer zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar vorgesehen. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Im Heizungsbereich ist eine maximale Dauerbetriebstemperatur von 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer. Das T-Stück ist kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.

Technische Daten

• Ausführung: T-Stück
• Anschluss 1 & 3: Pressmuffe 25 mm
• Anschluss 2: Außengewinde konisch BSPT-R 3/4 Zoll
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Winkel: 90 Grad
• Dauerbetriebstemperatur Trinkwasser: 0 °C bis 70 °C
• Dauerbetriebstemperatur Heizung: 80 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO

Das Uponor S-Press Plus T-Stück bietet eine sichere und hygienische Verbindung für Trinkwasser- und Heizungsinstallationen. Die Fertigung aus entzinkungsbeständigem Messing mit Verzinnung und die EPDM-Dichtungen stellen Langlebigkeit und Zuverlässigkeit sicher. Mit einem maximalen Betriebsdruck von 10 bar und der Kompatibilität zu Uponor Systemen ist es eine flexible und bewährte Lösung für vielfältige Installationsanforderungen.
